异形腔体式机械连接基座结构设计

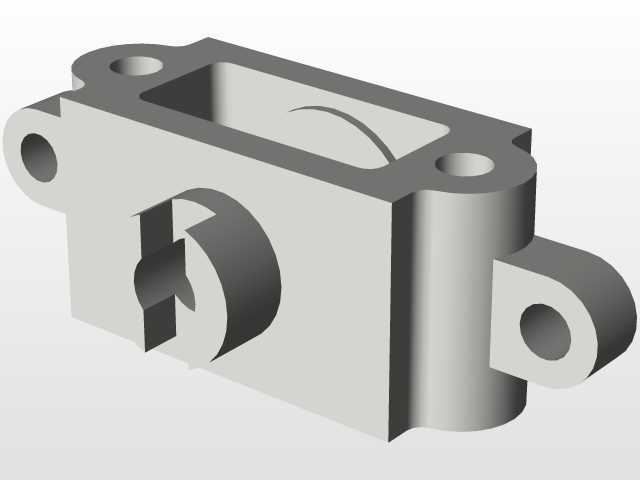

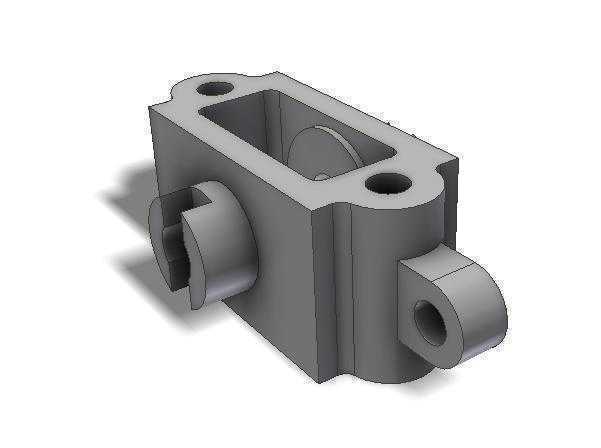

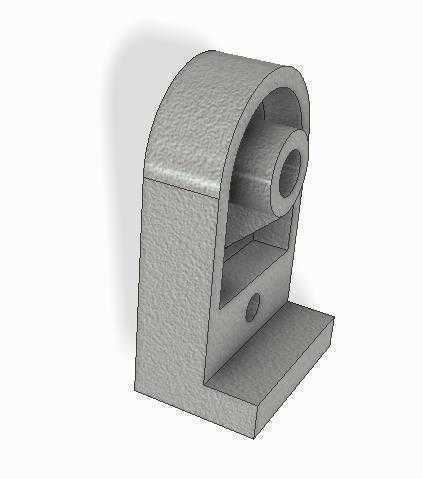

　　这类带中空腔体的异形连接基座，多应用在轻工输送设备、小型自动化传动模组的动力衔接区段，承担着容纳内置传动构件、对接两侧动力输入输出端、为整体模组提供安装定位基准的多重作用。从实际工况适配角度看，这类基座的中空腔体并非简单的减重设计，腔体内壁的圆弧过渡面是为了适配内置的滚轮类传动件，预留出足够的转动空间，避免传动件运转过程中与壳体内壁发生剐蹭干涉，同时腔体的敞口结构也方便后期对内置传动件做润滑维护、磨损件更换，无需完全拆解整个基座结构。

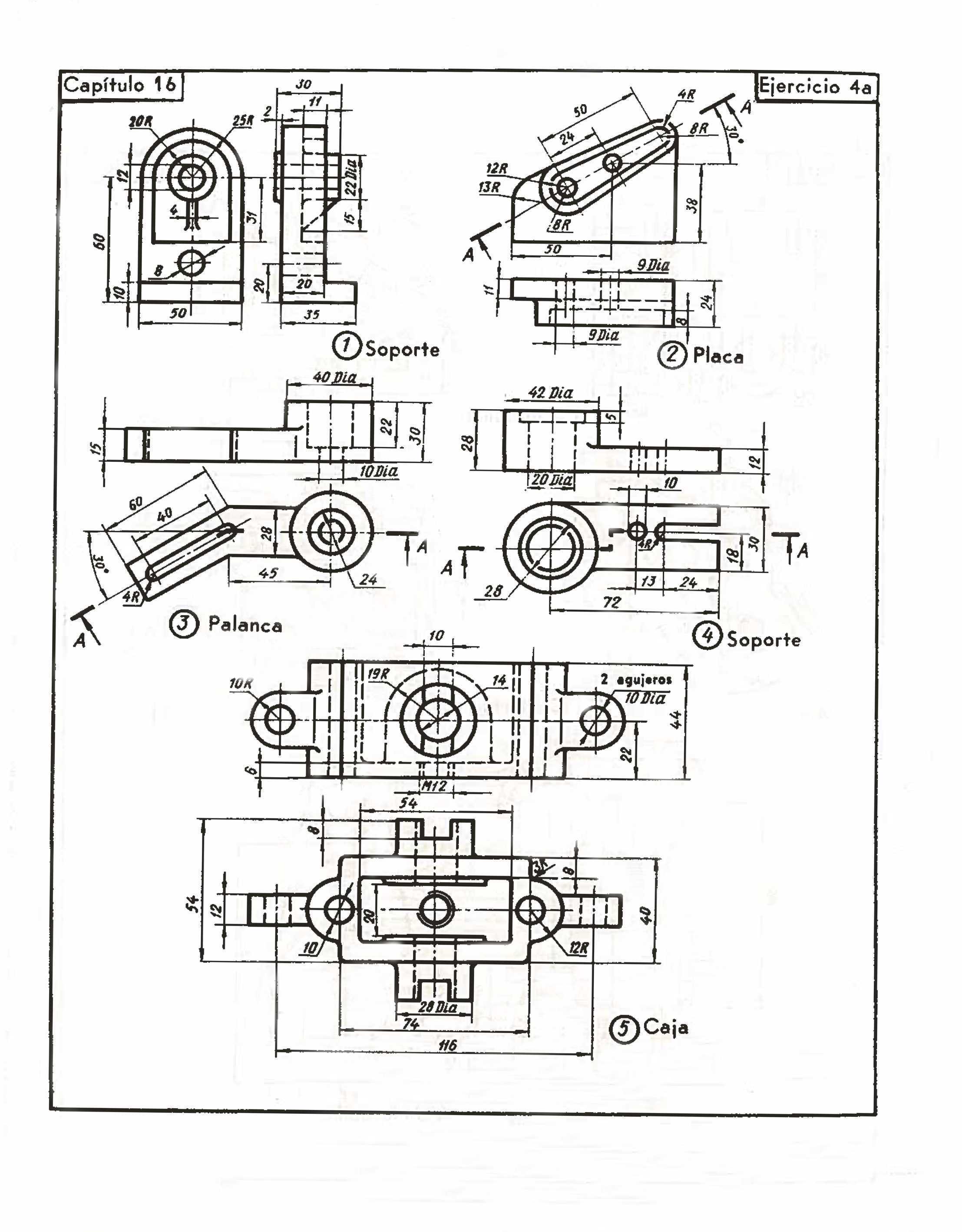

　　设计这类基座时，首先要敲定的是两侧伸出的轴接结构的同轴度公差，这两个带通孔的圆柱凸台是用来穿设传动销轴、对接外部连杆或摆臂的，一旦同轴度偏差超过0.05mm，就会导致传动过程中出现卡滞、附加载荷过大的问题，加速销轴和衬套的磨损。基座顶部的两个带沉孔的安装耳，是整个基座与设备机架连接的核心受力点，沉孔的深度设计刚好可以容纳内六角螺栓的头部，避免螺栓突出基座表面干涉其他周边构件，两个安装耳的中心距需要严格匹配机架上的预装孔位，同时安装耳与基座主体的衔接处做了加厚的圆角过渡，避免螺栓锁紧时应力集中导致衔接处开裂。

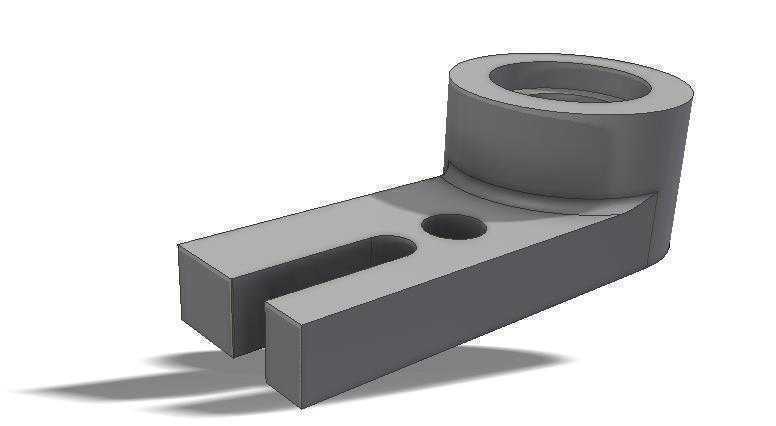

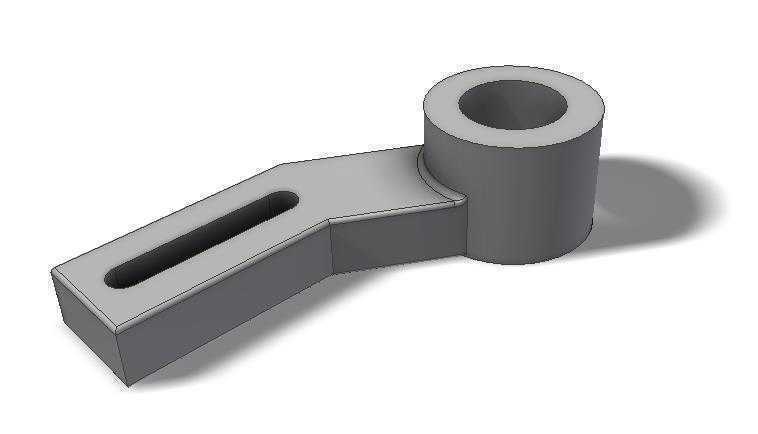

　　从安装边界来看，基座整体的外轮廓尺寸适配小型传动模组的安装空间，底部的平整基面可以直接贴合机架的安装平面，不需要额外加装调整垫片，侧面伸出的圆柱凸台的轴向长度，刚好满足外部摆臂的安装宽度需求，不会因为凸台过长导致摆臂窜动，也不会因为长度不足导致摆臂无法完全定位。基座侧壁的厚度设计兼顾了结构强度和轻量化需求，在传动受力的主要路径上，也就是两侧轴接凸台与腔体衔接的位置，壁厚做了局部加厚，而不受直接冲击力的腔体侧壁则保持均匀壁厚，既可以满足铸造或机加工的工艺要求，避免出现壁厚不均导致的铸件缩孔问题，也能控制整体零件的重量，降低设备整体的负载。

　　在实际选型适配时，需要注意基座腔体的内部净空尺寸，要确保内置传动件的最大回转半径小于腔体内壁的最小间距，同时两侧轴接孔的孔径要匹配所选用的销轴直径，安装耳的沉孔尺寸要适配对应规格的锁紧螺栓。这类基座的结构设计没有多余的冗余特征，每一处凸台、通孔、腔体的设计都对应明确的功能需求，比如侧面凸台上的径向通孔，是用来加装紧定螺钉锁定穿入的销轴，避免销轴在传动过程中发生轴向窜动，顶部腔体的边缘做了小尺寸的倒角处理，既可以去除机加工后的毛刺，也方便内置传动件的装配导入，不会因为锐边刮伤传动件的表面镀层。

　　从工况适配性来看，这类基座可以承受中等强度的周期性传动载荷，适合用在往复摆动类的传动机构中，比如小型物料分拣机构的摆臂基座、自动化料仓的启闭传动支座，其封闭的腔体结构可以一定程度上阻挡车间内的粉尘、碎屑进入内部传动区域，减少内置传动件的磨粒磨损，延长整体机构的维护周期。设计过程中没有采用复杂的曲面结构，所有的加工面都是平面或者规则圆柱面，既可以采用铸造毛坯后二次机加工的工艺生产，也可以直接采用型材铣削加工，适配不同批量的生产需求，降低加工成本。
