楔形带孔定位锁紧机械构件

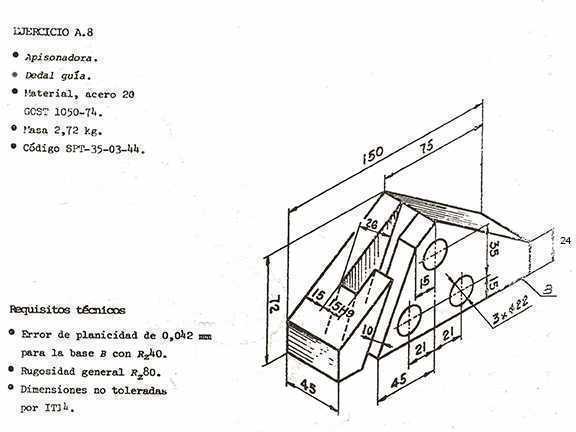

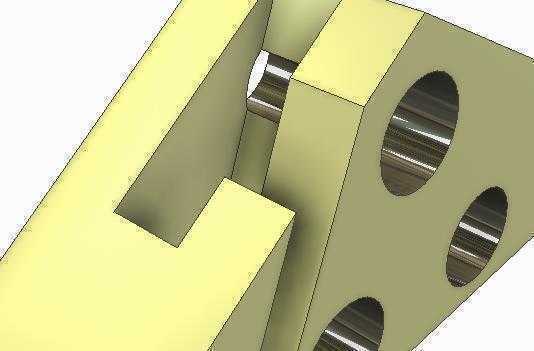

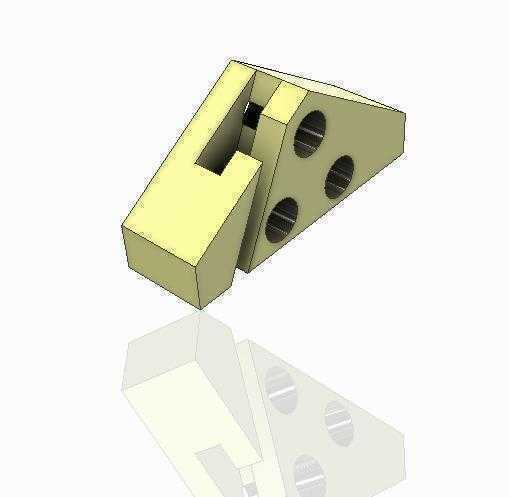

　　这类楔形带孔构件在工装夹具、非标自动化生产线的定位工位应用十分广泛，日常接触的产线换型快夹结构、工位挡停定位组件里，经常能看到同类型结构的身影。从结构形态来看，整体采用楔面作为主体定位基准，斜度设计完全匹配对应工位的导向间隙，在装配时可以借助楔面的自紧特性，抵消工位长期运行产生的累计间隙，避免定位件反复受载后出现窜动偏移。构件上开设的三个同轴通孔为安装过孔，孔位的中心距严格匹配对应安装基座的螺孔排布，安装时可以直接穿入内六角螺栓完成固定，不需要额外加工适配沉孔，孔壁与螺栓杆部预留的间隙控制在0.2mm以内，既可以降低装配时的对位难度，也能避免间隙过大导致的受载偏移。构件一侧开设的矩形卡槽为锁紧配合位，卡槽的宽度与配套的锁紧压片厚度公差控制在h7级别，装配时压片卡入卡槽后，可以在垂直于楔面的方向提供额外的锁紧力，抵消构件受侧向冲击时产生的脱开趋势。

　　设计这类构件的时候，首先要确认的是安装边界的尺寸限制，构件的整体长度、楔面高度都要适配安装工位的预留空间，不能出现装配后和周边运动部件产生干涉的问题，尤其是楔面的探出长度，既要保证定位时的接触面积足够，也要避免过长导致工件上下料时出现磕碰。选材方面这类构件一般选用45号钢做表面淬火处理，楔面和卡槽的配合面硬度可以达到HRC40-45，能够承受长期反复的工件撞击与摩擦，不会短时间内出现磨损凹陷导致定位精度下降；如果是用在有腐蚀介质的工位，也可以替换为304不锈钢材质，表面做钝化处理即可满足使用需求。

　　实际使用过程中，这类构件的受力方向需要重点校核，楔面的受力点要尽量落在三个安装孔的围合区域内，避免长期受偏载导致螺栓松动、构件变形。日常维护时只需要定期清理楔面和卡槽内积攒的切削碎屑、加工灰尘，检查固定螺栓的预紧力即可，不需要做额外的润滑保养，因为楔面本身是刚性定位面，润滑油黏附碎屑反而会加速配合面的磨损。在做产线改造适配的时候，也可以在这个基础结构上调整楔面角度、孔位间距，适配不同的定位高度和安装尺寸，不需要重新做整体的结构拓扑，只需要调整对应参数就能快速完成变型设计，大幅缩短非标设计的出图周期。很多新手设计这类定位件的时候容易忽略卡槽的位置设计，把卡槽开在距离安装孔过远的位置，导致锁紧力的力臂过长，受载时构件出现翘曲变形，实际建模时要把卡槽的受力中心尽量靠近中间的安装孔，让锁紧力直接传递到安装基座上，减少构件本身的弯曲应力。另外三个安装孔的沉头深度也要匹配所选螺栓的头部高度，保证螺栓锁紧后头部不会高出构件表面，避免和待定位的工件产生刮蹭，影响工件的定位精度。
