侧向铰接合页机械结构三维设计

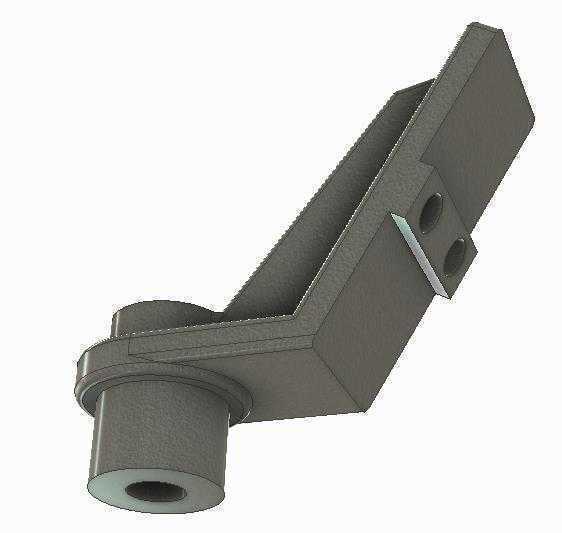

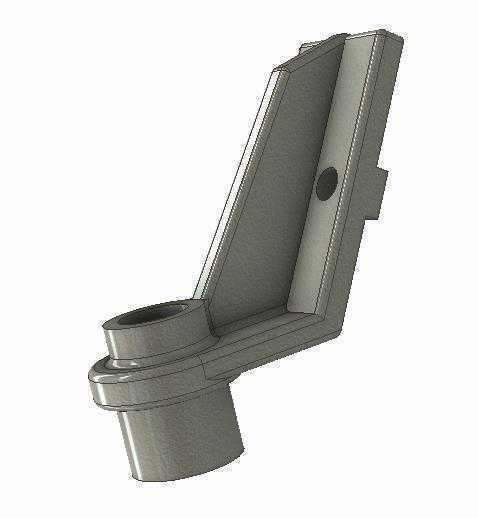

　　在各类需要实现绕固定轴往复转动、同时承担侧向限位与载荷传递的设备结构中，这类侧向铰接构件是十分常见的基础功能件，从工业设备的检修门开合、工装夹具的翻转定位，到小型自动化设备的活动挡板启闭，都能见到这类结构的应用场景。不同于普通平面合页仅承担绕轴转动的功能，这款侧向铰接结构在设计时额外考虑了侧向安装面的贴合定位需求，主体采用一体化铸造成型的结构思路，避免了多零件拼接带来的装配间隙与累积误差，整体结构的刚性表现更优，在频繁开合的工况下也不容易出现松动错位的问题。从结构细节来看，构件下部设置了同轴的双层轴套结构，内层轴孔用于穿装铰接销轴，外层的凸台结构一方面可以作为轴向定位的止口，卡在安装基座的对应开孔内，限制铰接轴的轴向窜动，

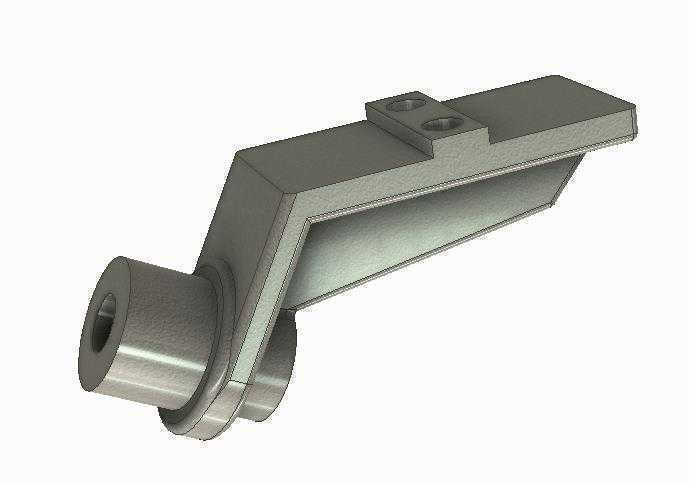

　　另一方面也能增大轴段与基体的连接面积，降低销轴孔处的接触应力，延长构件在反复转动工况下的使用寿命。构件上部的侧向安装板做了斜向过渡的加强筋设计，安装板平面与下部轴套的轴线呈固定夹角，这个角度是根据实际安装场景的开合轨迹确定的，能够保证活动件在转动到闭合位置时，安装板与固定基面完全贴合，不会出现干涉或者贴合不严的问题。安装板上预留的沉头孔用于穿装固定螺钉，将活动门板或者挡板牢牢固定在铰接件上，孔位的位置经过反复校核，保证螺钉锁紧后头部不会突出安装平面，避免开合过程中与周边结构发生刮擦。在实际选型应用时，需要重点核对几个关键的安装边界尺寸：首先是下部轴套的外径与长度，要匹配安装基座上的开孔尺寸与基座壁厚，

　　保证轴套穿入后既不会因为外径过大无法装配，也不会因为间隙过大出现转动晃量；其次是上部安装板的平面角度与安装孔位间距，要和待连接的活动件安装面对应，避免出现孔位对不上、安装后活动件开合轨迹偏移的问题；另外还要注意铰接件整体的转动行程范围，确认活动件从完全闭合到完全打开的角度区间内，构件的加强筋与边角位置不会和周边的固定结构发生碰撞，必要时可以对边角位置做倒圆角处理，预留足够的安全间隙。设计这类铰接构件时，通常会优先选用压铸铝合金或者锌合金作为毛坯材料，这类材料具备足够的结构强度，同时自重较轻，适合在需要频繁开合的轻型结构上使用，如果是应用在载荷较大的工业设备防护门上，也可以更换为碳钢冲压焊接或者铸钢材质，

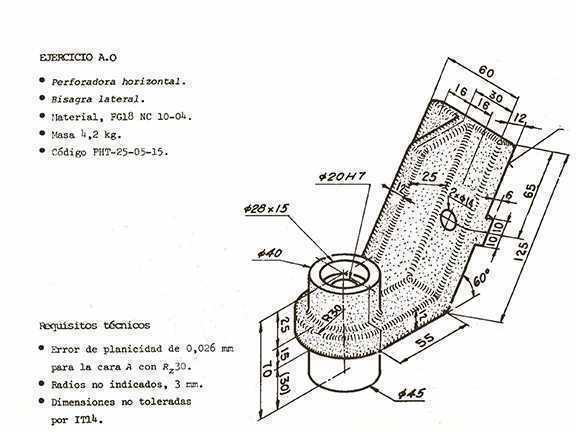

　　对应调整轴孔与安装板的壁厚尺寸，满足强度校核要求。轴孔位置在加工时需要保证足够的同轴度与表面光洁度，减少销轴转动时的摩擦阻力，如果是长期免维护的应用场景，还可以在轴套内壁预先压入铜套或者含油轴承，进一步降低磨损速率，延长构件的整体使用寿命。在三维建模过程中，这类构件需要重点关注各个安装特征的位置公差，比如轴孔轴线与安装板平面的平行度、安装孔位相对于轴孔的位置度，这些公差如果控制不好，实际装配时很容易出现转动卡滞、安装面贴合不严的问题，建模时可以通过全局基准轴与基准面的约束来保证各个特征的位置精度，同时对所有的锐边做倒钝处理，避免装配时划伤操作人员，也减少应力集中带来的断裂风险。
