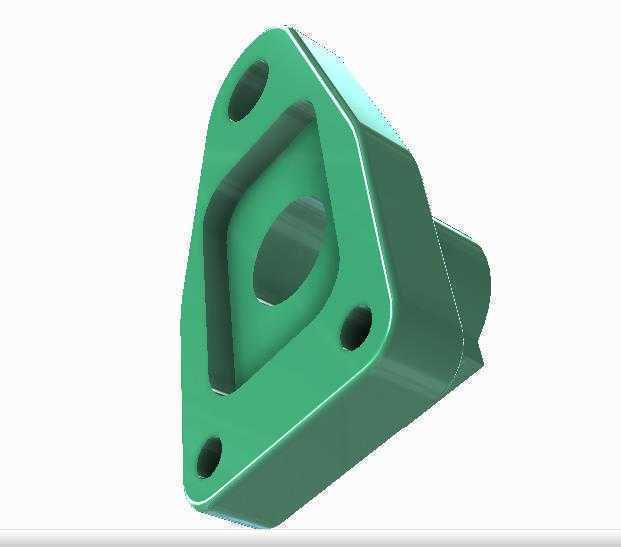

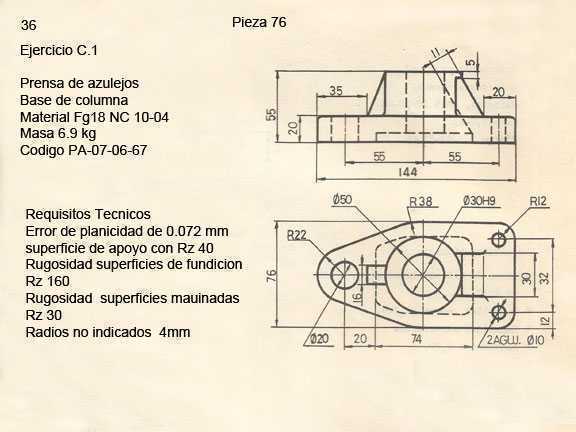

带加强筋异形法兰安装柱基座结构

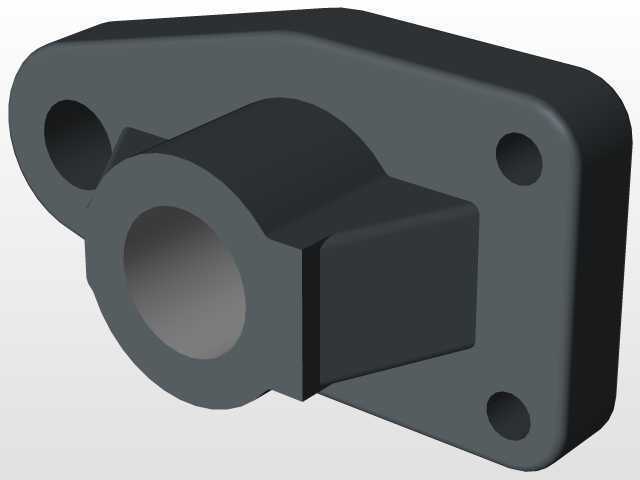

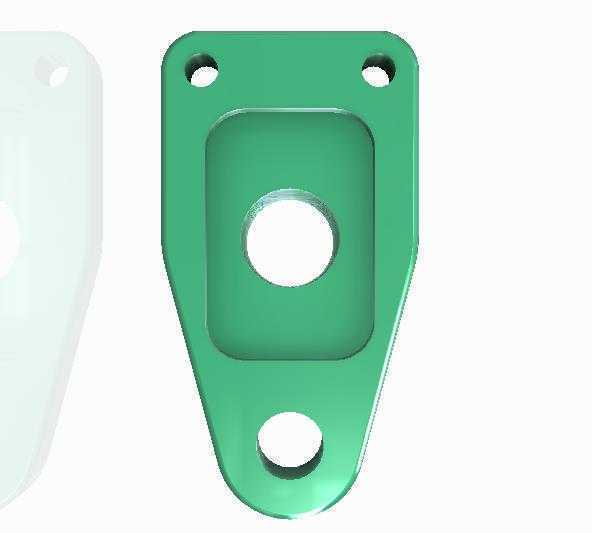

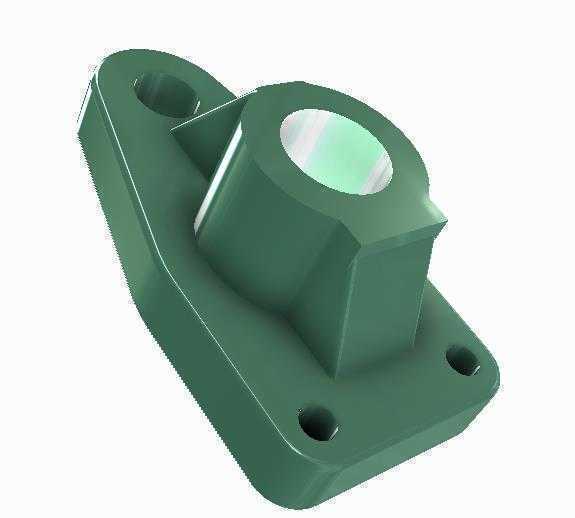

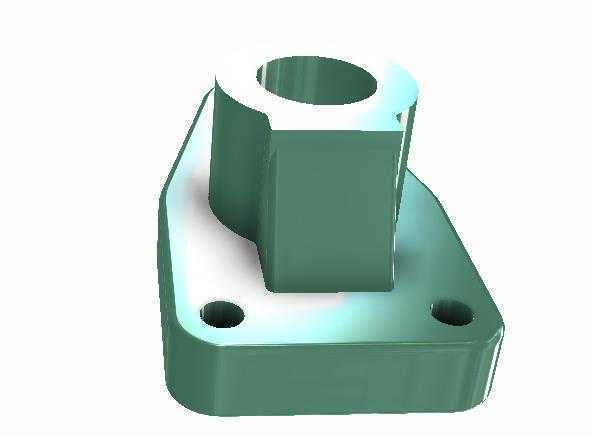

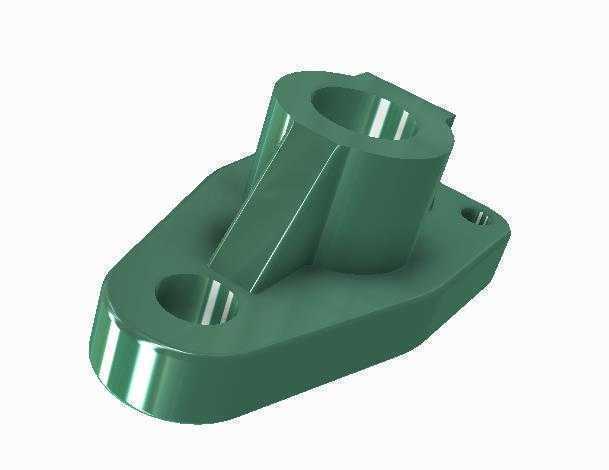

　　这类带加强筋的异形法兰柱基，在轻工输送线、小型自动化工作站的辅件安装场景里使用率不低，多数时候用来承托导向轴、小型传感器支架或者气动元件的安装立柱，替代传统的方形焊接支座，减少现场焊接的形变误差。从结构上看，底部是切边式的异形法兰安装面，两个安装孔位做了沉孔设计，安装时螺栓头可以完全沉入安装面以下，不会出现螺栓凸起干涉立柱安装的问题，法兰边缘做了圆角过渡，避免锐边在装配时划伤操作人员或者线缆。中间的竖向承托筒体是核心承载部位，筒体和底部法兰之间设置了两道三角形加强筋，筋板的厚度和筒体壁厚保持一致，从法兰面一直延伸到筒体三分之二高度位置，既可以抵消立柱受侧向力时产生的弯矩，避免筒体和法兰连接位置出现应力集中断裂，

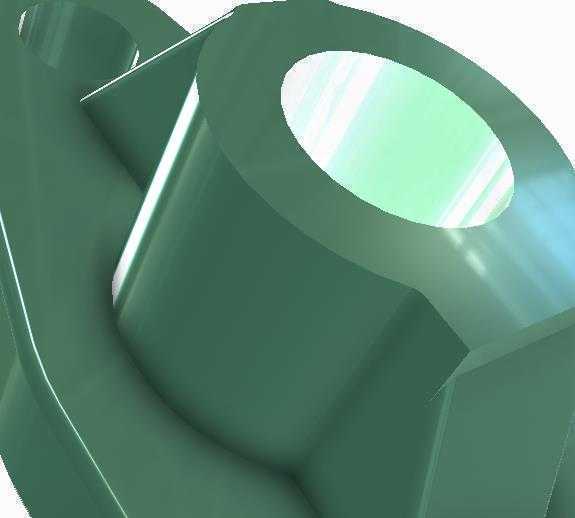

　　也不会因为筋板过高影响立柱的插入深度。筒体的内孔做了公差适配，常规是和配套的圆形立柱做间隙配合，装配时可以直接将立柱插入筒体内，侧面预留的紧定螺钉孔可以用来锁死立柱，调整立柱伸出高度时只需要松紧紧定螺钉即可，不需要拆卸整个基座。设计这类基座的时候，首先要确认安装面的边界尺寸，底部法兰的长轴尺寸要覆盖两个安装孔的中心距，同时留出足够的螺栓扳手空间，短轴方向做切边处理是为了在狭窄的安装工位上避让相邻的型材或者其他零部件，相比整圆形法兰能节省至少百分之二十的安装空间。筒体的高度要根据立柱的受力情况确定，一般筒体的有效插接深度不小于立柱直径的1.5倍，这样才能保证立柱插接后的稳定性，不会出现晃动。加强筋的位置要避开安装孔的正上方，

　　避免锁螺栓时筋板遮挡扳手操作空间，筋板和筒体、法兰的连接位置都做了R角过渡，铸造或者注塑加工的时候不会出现应力开裂的问题，也能减少加工时的应力集中。实际选型使用的时候，要先确认安装面的平面度，这类基座的底部安装面不需要做额外的精加工，只要安装基面的平面度误差在0.2mm以内，锁紧螺栓后基座就不会出现倾斜，筒体的轴线垂直度可以控制在0.1mm以内，满足大部分轻载导向、元件安装的精度要求。如果是用于有振动的工位，可以在法兰安装面和安装基面之间加薄橡胶垫片，减少振动传递到立柱上，避免紧定螺钉松动。这类基座相比焊接式的支座，一致性更好，批量安装的时候不需要逐个调整焊接位置，装配效率能提升不少，而且因为是一体成型结构，

　　长期受侧向力的时候不会出现焊缝开裂的问题，维护成本更低。在一些小型物料分拣设备的导向立柱安装、气动管路的支架固定、安全光栅的立柱安装场景里，这种结构的柱基都能适配，不需要额外定制焊接件，直接用标准件装配即可。建模的时候要注意沉孔的深度要匹配常用的内六角螺栓头高度，不能出现沉孔过浅螺栓头凸起，或者沉孔过深打穿法兰面的问题，筒体的内孔粗糙度不需要太高，满足插接配合即可，减少不必要的加工成本。加强筋的拔模角度要符合加工工艺要求，如果是铸造件拔模角度取1到1.5度，如果是注塑件可以适当加大拔模角度，避免脱模时出现拉伤。两个安装孔的中心距公差要控制在±0.1mm以内，保证和安装基面上的预钻孔位对齐，不会出现锁螺栓时强行拉扯基座导致安装应力的问题。筒体顶部的边缘做了倒角处理，方便立柱插入的时候导向，不需要反复对准孔位，提升装配的顺畅度。
