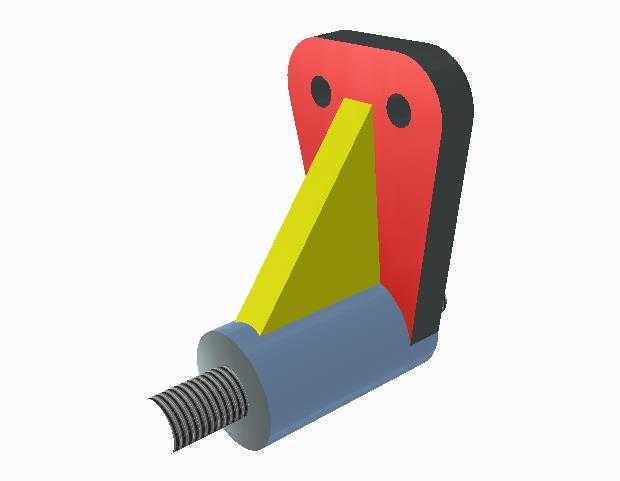

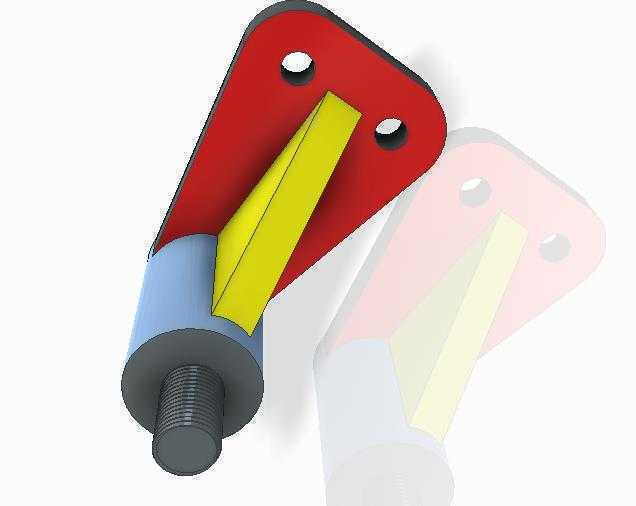

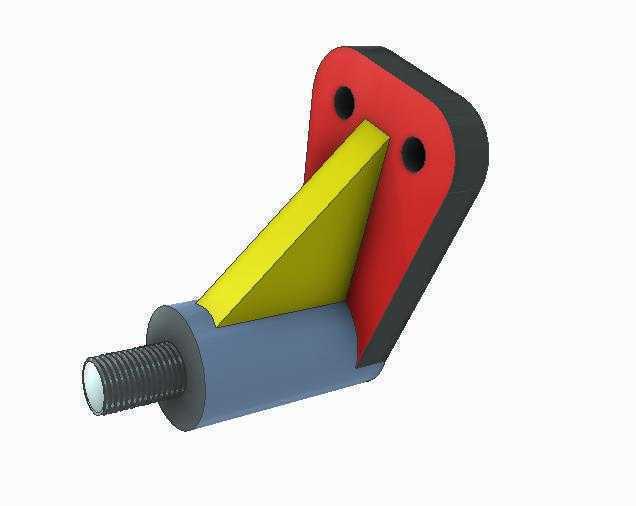

这类侧向支撑构件多应用在中小型工装夹具、非标自动化输送线的侧边定位工位,以及小型专用设备的辅助支撑点位,主要承担侧向载荷的传递、部件位置的固定以及相邻组件的连接限位作用,在设备运行过程中抵消横向的剪切力与小幅振动载荷,避免被支撑部件出现位置偏移或者受力变形的情况。从结构设计来看,构件主体采用三角加强的构型逻辑,红色的安装基板设置两个同轴度经过公差校验的安装通孔,孔位周边做了局部加厚处理,避免螺栓锁紧时基板出现应力集中导致的开裂,基板与下方的柱状连接段之间设置了一体化的黄色加强筋,筋板的厚度根据载荷计算结果做了梯度设计,靠近基板侧厚度更大,向柱体延伸段逐步收窄,既保证了支撑刚度,又尽可能控制了构件整体重量,
不会给安装基体带来额外的载荷负担。下方的蓝色柱体是主要的承载段,端部设置的外螺纹结构用于和被支撑部件的内螺纹孔配合,实现快速的装配对接,螺纹段的长度经过匹配计算,既保证足够的啮合牙数满足连接强度要求,又不会因为螺纹过长导致装配时出现顶死或者干涉的问题。在实际安装场景中,这类支撑件的安装边界需要重点关注,基板的两个安装孔中心距是核心安装尺寸,装配时需要保证安装基体上对应的螺纹孔或者光孔位置度公差在0.1mm以内,避免强行装配导致构件出现内应力,长期运行下出现疲劳断裂;柱体的轴线与安装基板平面的垂直度公差控制在0.05mm范围内,保证被支撑部件安装后不会出现角度偏斜,影响设备整体的运行精度。设计过程中,
这类构件的建模需要重点处理几个细节:一是安装孔的倒角处理,孔端做C1倒角,既方便螺栓穿入,又能去除加工毛刺,避免装配时刮伤螺栓表面的防腐层;二是加强筋与基板、柱体的衔接位置做R3的圆角过渡,避免直角位置的应力集中,提升构件的抗疲劳性能;三是螺纹段的收尾处做退刀槽设计,保证螺纹加工的精度,同时让被支撑部件能够贴合到柱体的定位端面,保证轴向安装尺寸的准确性。从应用场景的适配性来看,这类支撑件可以根据实际载荷需求调整材质,常规工况下采用45号钢做表面喷塑处理即可满足强度与防腐要求,在有腐蚀介质的工况下可以更换为304不锈钢材质,在需要轻量化的工位也可以采用高强度铝合金做阳极氧化处理,不同材质的构件结构尺寸保持一致,
仅调整局部厚度参数即可适配不同的载荷要求。在设备维护过程中,这类支撑件属于易检查的外围构件,日常巡检只需要检查安装螺栓是否松动、螺纹连接位置是否出现磨损间隙即可,不需要复杂的拆解检测,一旦发现构件出现变形或者裂纹,可以直接整体更换,备件的互换性较强,不需要做额外的适配加工。建模时还需要考虑构件与周边部件的干涉问题,柱体的外径尺寸、加强筋的外伸宽度都需要在装配环境下做间隙校验,保证构件安装后与周边的运动部件保留至少2mm的安全间隙,避免设备运行过程中出现碰撞摩擦,导致部件损坏或者运行卡滞。
