红色槽型带孔机械连接支撑构件

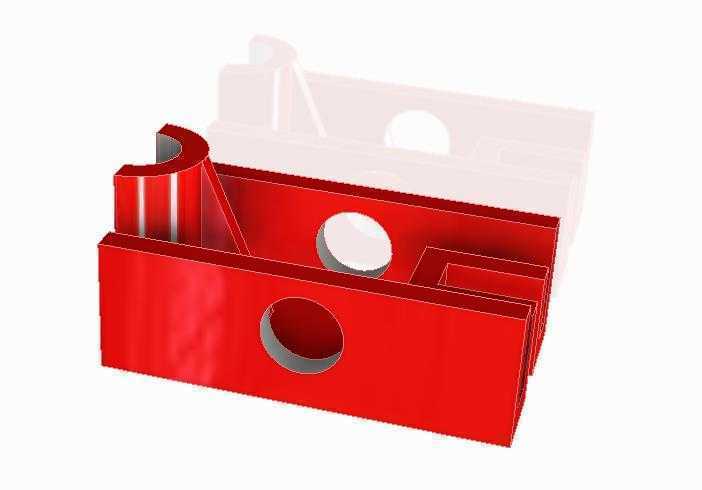

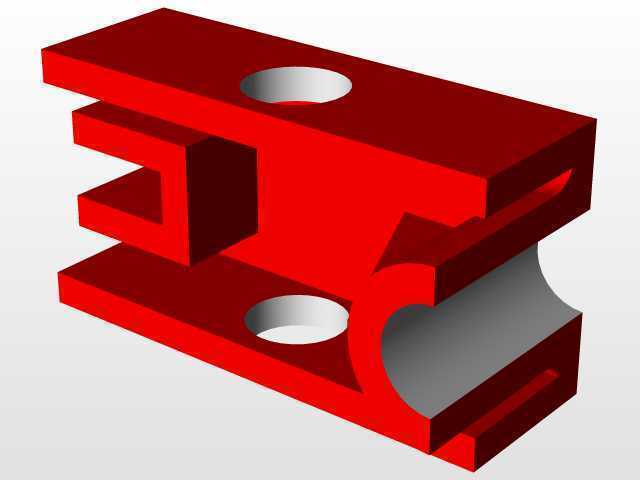

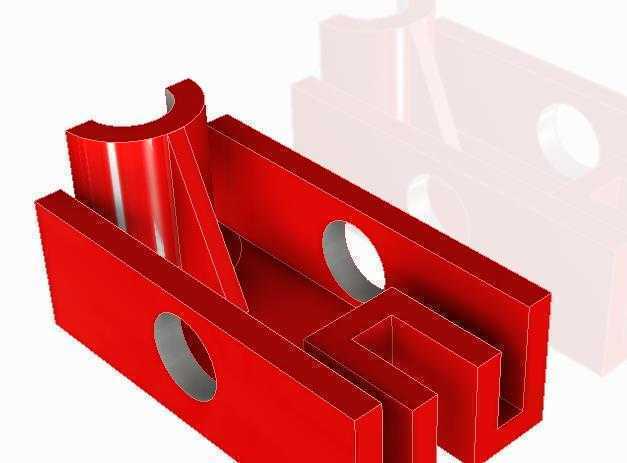

　　这类槽型带孔支撑构件，多应用在中小型自动化生产线的工位辅件安装、轻型物料承载架的节点连接，以及小型试验台架的功能模块固定场景中，日常工况下主要承担两个方向的载荷传递：一是垂直于构件主平面的竖向安装载荷，用来承托固定在其上方的传感器、小型导向块或者管路固定夹；二是沿槽体长度方向的水平限位载荷，通过侧边的半开放卡槽与相邻型材卡合，抵消设备运行时产生的小幅振动位移。从结构设计逻辑来看，构件主体采用等壁厚槽型截面，在保证整体抗弯刚度的前提下尽可能削减了非受力区域的材料用量，避免不必要的重量冗余，适合对安装件自重有要求的移动工位或者悬臂式安装场景。构件上分布的两处圆形通孔，一处位于槽体侧壁中部，一处位于槽底平面靠近端部的位置，

　　两处孔的轴线互相垂直，分别对应两个不同方向的紧固件安装需求：侧壁的通孔用来穿装销轴或者螺栓，实现与相邻摆动构件的铰接或者侧装件的锁紧；槽底的通孔则用来将整个构件固定在安装基准面上，孔口位置做了轻微的沉台处理，能够让螺栓头完全沉入构件平面以下，避免突出的螺栓头干涉槽内滑动件的移动路径。构件端部的半圆弧凸耳结构，是专门为铰接场景设计的连接位，凸耳的圆弧半径与配套销轴的转动半径匹配，凸耳内侧与槽体内壁之间设置了三角形加强筋，筋板的厚度与主体壁厚保持一致，从凸耳根部一直延伸到槽体侧壁的中部位置，能够有效分散铰接点承受的交变载荷，避免长期转动受力后凸耳与主体连接位置出现应力开裂。在安装边界方面，构件的槽体内宽尺寸与常用的轻型铝型材边宽匹配，

　　安装时可以直接将型材卡入槽内，不需要额外设计转接件，槽体的深度刚好覆盖型材的安装边高度，卡合后不会出现型材晃动的问题；两处安装孔的中心距经过标准化设计，与常见的工位安装板孔位完全适配，不需要现场二次打孔就能直接装配。实际使用中，这类构件常被用来做小型气动元件的安装座，将气缸尾部通过销轴铰接在端部凸耳位置，气缸杆伸出收回时，凸耳位置的加强筋能够承受气缸动作产生的反作用力，槽体本身的刚度也能避免铰接点出现形变偏移，保证气缸的动作直线度；也有部分场景将其作为管路固定座使用，槽内卡装管线固定卡扣，通过槽底的孔将整个构件固定在设备机架上，侧壁的孔可以用来穿装束线带，对管线进行二次固定，避免设备运行振动导致管线松脱。设计这类构件时，

　　需要重点关注几个受力位置的尺寸匹配：首先是端部凸耳的内孔与销轴的配合间隙，间隙过大会导致铰接位置晃动量超标，间隙过小则会出现装配卡滞，转动阻力过大的问题；其次是槽体内壁的平面度，要是槽壁出现形变，配套的型材或者滑块就无法顺利卡入，甚至会出现滑动卡涩的问题；另外加强筋与主体连接的位置要做圆角过渡，避免直角位置产生应力集中，在交变载荷下出现疲劳裂纹。构件表面的红色处理层，一方面是做防锈防腐处理，适应车间内可能存在的油污、切削液溅射环境，另一方面也能在设备整体结构中起到标识作用，方便运维人员快速识别这类铰接支撑点位，日常巡检时能快速检查连接位置的螺栓是否松动、铰接点是否存在异常磨损。
