八角形双筒连接支撑机械构件

项目分类:通用机械零部件 发布时间:2022-01-29 ID:522804
  • 八角形双筒连接支撑机械构件
  • 八角形双筒连接支撑机械构件
  • 八角形双筒连接支撑机械构件
  • 八角形双筒连接支撑机械构件
  • 八角形双筒连接支撑机械构件

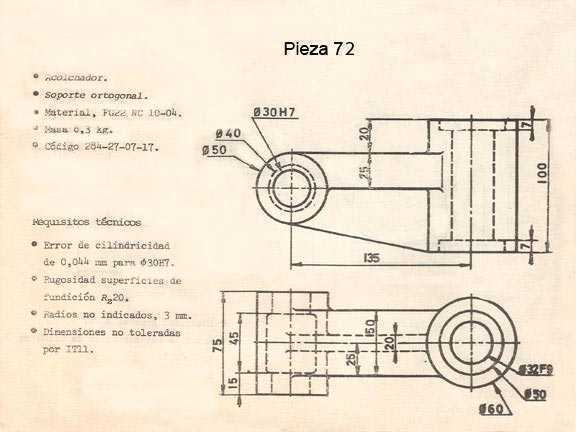

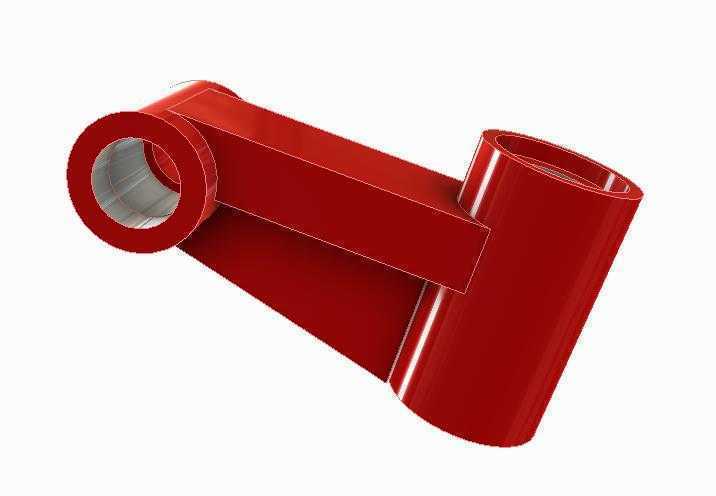

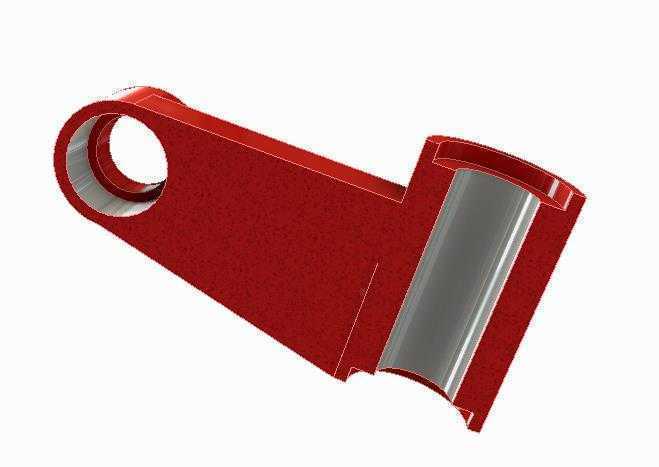

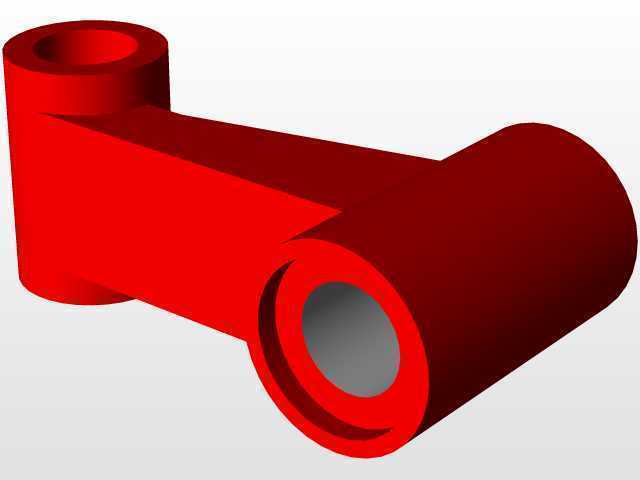

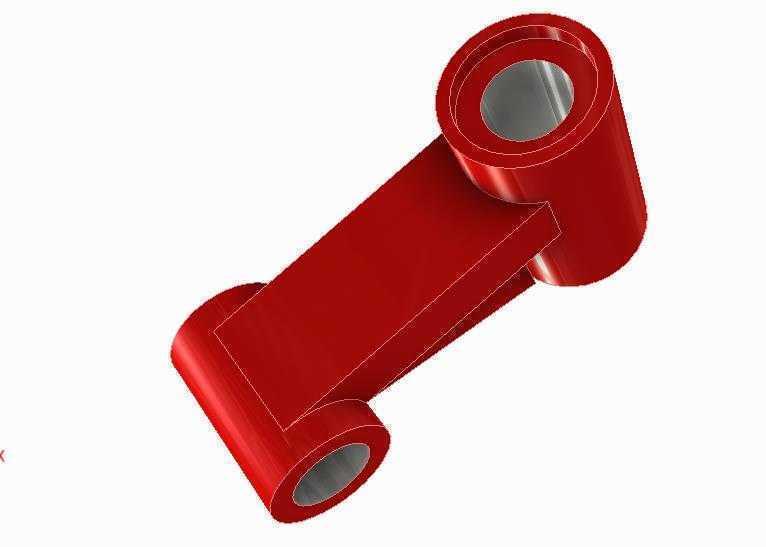

  这类双筒斜向连接的支撑构件,常见于中小型传动设备的连杆铰接点位,承担两个转动副之间的力传导与姿态固定作用,在轻工输送线、小型农用机具、非标自动化工位的摆臂机构中都能见到同结构的应用。两个同轴筒体内壁为精加工安装面,用于穿装铰接销轴或者配套衬套,安装时需要保证两筒体的轴线平行度控制在0.02mm以内,避免销轴安装后出现卡滞、偏磨的问题,直接影响摆臂的转动顺畅度与构件使用寿命。

  构件的连接臂采用八角形截面设计,并非出于外观考量,而是在等重量前提下,八角截面相比矩形截面拥有更好的抗扭截面系数,在设备启停、负载突变带来的交变扭矩作用下,能有效降低应力集中系数,尤其是连接臂与筒体衔接的圆角过渡区域,建模时特意做了R3的圆角处理,避免直角衔接带来的应力开裂风险,实际加工时该区域如果是铸件需要做清根处理,如果是机加工件则要保证圆角连续无刀痕。

  从安装边界来看,两个筒体的外圆直径一致,中心距根据配套摆臂的行程做了匹配设计,筒体的轴向长度略大于连接臂的宽度,两端伸出的部分可以作为轴向定位的贴合面,安装时配合轴用挡圈或者端盖就能完成销轴的轴向固定,不需要额外设计定位凸台,减少了零件数量与装配工序。连接臂的平面部分预留了足够的加工基准面,后续如果需要加装传感器支架、行程挡块等附属零件,可以直接在该平面钻孔攻丝,不需要额外做安装面加工,适配不同设备的改装需求。

  设计这类支撑构件时,首先要根据实际负载计算筒体的壁厚,保证销轴受径向载荷时筒体不会出现塑性变形,其次要校核连接臂的抗弯强度,当摆臂处于最大负载角度时,连接臂的最大弯曲应力要低于材料屈服强度的三分之一,预留足够的安全系数。建模过程中需要重点保证两筒体的同轴度、筒体轴线与连接臂平面的垂直度,这些形位公差直接决定了后续装配的适配性,如果公差超差,会出现销轴穿装困难、转动时异响、衬套偏磨等一系列问题。

  实际应用中,这类构件多采用铸钢或者高强度铝合金加工,重载场景下选用45号钢调质处理,轻载高速场景下选用6061铝合金硬质阳极氧化,既能保证强度要求,也能降低构件自身重量,减少摆臂转动时的惯性冲击。筒体的内孔精度一般控制在H7级别,和配套的铜衬套或者滚针轴承做过渡配合,安装时通过温差法或者压装工装完成装配,避免敲击导致筒体变形。连接臂的八角棱边做了小倒角处理,去除加工毛刺,避免装配时划伤操作人员,也能减少棱边的应力集中。

  在设备维护层面,这类支撑构件属于易损受力件,日常巡检时需要检查筒体和连接臂衔接处是否有裂纹、销轴是否有窜动,定期给铰接点位加注润滑脂,就能大幅延长构件的更换周期。相比一体式的焊接支撑,这种整体加工的构件一致性更好,互换性强,备件储备时不需要做配对加工,直接更换就能完成维修,大幅缩短设备停机时间。
