带槽法兰式空心轴连接构件

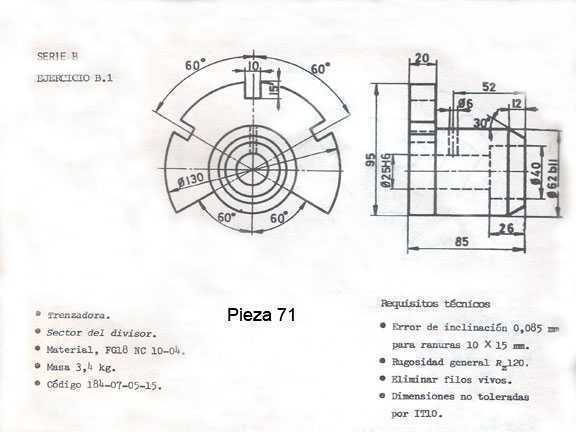

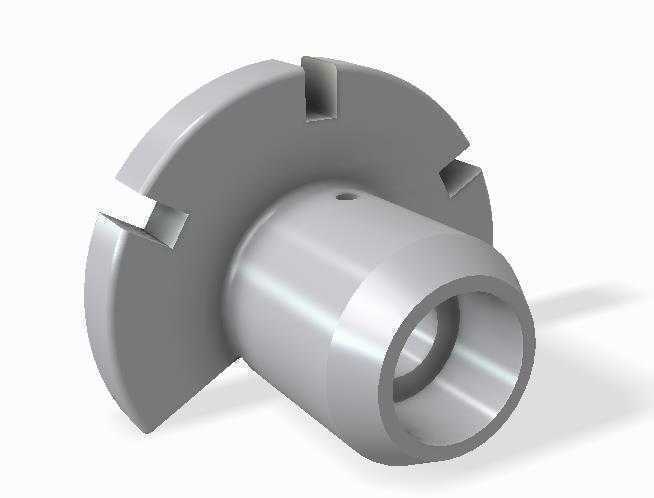

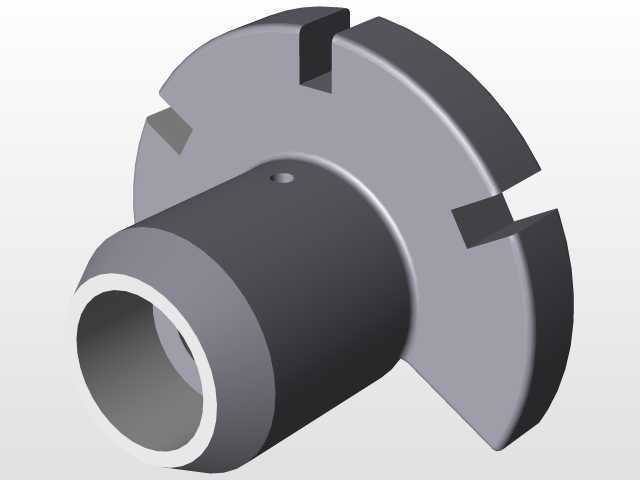

　　这类带周向槽的法兰式空心轴构件，常见于中小型轻工输送设备、间歇式分度机构的动力传递链路中，多数时候作为轴端的扭矩传递转接件使用，替代传统的平键连接结构，在需要快速拆装、频繁调整工位的设备上适配性更强。从结构上看，构件主体为空心圆柱轴身，一端集成圆盘式法兰结构，法兰端面上均匀开设三处径向开口槽，槽口方向与轴身轴线垂直，轴身靠近法兰的位置开有一处径向小孔，轴身内孔为贯通式设计，可直接穿装在对应直径的主轴上，不需要额外加工轴肩定位。

　　实际装配过程中，法兰端的三处开口槽会与配合端的三个凸爪嵌入契合，相比单键连接，三槽均布的结构能将传递扭矩时的接触应力分散到三个配合面，避免单键受力过大出现的滚键、键槽变形问题，尤其适合正反转频繁切换的传动场景，不会因为反向间隙造成配合面冲击磨损。轴身上的径向小孔为紧定螺钉安装位，当构件穿装在主轴上调整好轴向位置后，拧入紧定螺钉即可完成轴向固定，不需要在主轴上加工定位轴肩或者卡簧槽，能降低主轴的加工难度，也方便后期调整构件在轴上的安装位置，适配不同的轴向安装间距要求。

　　设计这类构件时，首先要确定的是内孔与主轴的配合公差，通常选用H7/h6的间隙配合，保证手动就能顺利推入主轴，同时不会出现过大的径向晃动；法兰端的槽宽尺寸需要与配合凸爪采用H8/f7的间隙配合，保证嵌合顺畅的同时，将周向传动间隙控制在0.1mm以内，避免间歇传动时出现过大的回程误差。槽的深度需要根据传递的额定扭矩计算，保证槽根部的剪切应力在材料许用应力范围内，通常这类构件选用45号钢加工，槽根部需要做R0.5的圆角过渡，避免应力集中造成槽根开裂，很多现场使用的失效件都是因为槽根没有做圆角，频繁正反转后出现疲劳裂纹，最终导致法兰盘断裂。

　　安装边界方面，这类构件的轴身长度通常为法兰直径的1.2倍左右，保证穿装在主轴上有足够的配合长度，不会出现悬臂受力的翘曲问题；法兰盘的厚度需要满足槽深的结构要求，通常槽深不超过法兰厚度的三分之二，保证法兰盘自身的结构强度。轴身上的紧定螺钉孔位置通常距离法兰端面10-15mm，避开轴身与其他部件的配合区间，防止紧定螺钉突出轴身表面造成运动干涉。内孔的贯通设计除了穿装主轴之外，还可以作为气路、油路的通道，在需要轴端通气通油的设备上，不需要额外加装旋转接头就能实现介质输送，简化设备的管路布局。

　　在包装机械的分度转盘、小型自动化装配线的工位切换机构上，这类构件的应用十分普遍，相比传统的联轴器连接，这种带槽法兰的转接结构体积更小，轴向占用空间更少，适合安装空间局促的紧凑型设备。日常维护时，只需要定期检查紧定螺钉的预紧力，在槽的配合面涂抹少量润滑脂，就能保证长期稳定运行，不需要频繁拆解更换，相比花键连接的结构，加工成本更低，普通的铣床就能完成槽的加工，不需要专用的花键加工设备，小批量生产时的经济性优势明显。需要注意的是，这类构件不适合传递过大扭矩的重载场景，当传递扭矩超过50N·m时，槽口的受力会急剧增大，容易出现槽口变形的问题，因此多用于中小型自动化设备的轻载传动链路中，选型时需要根据实际传递的扭矩核算槽的承压能力，避免过载失效。
