移动式铜板联动铰接支撑结构件

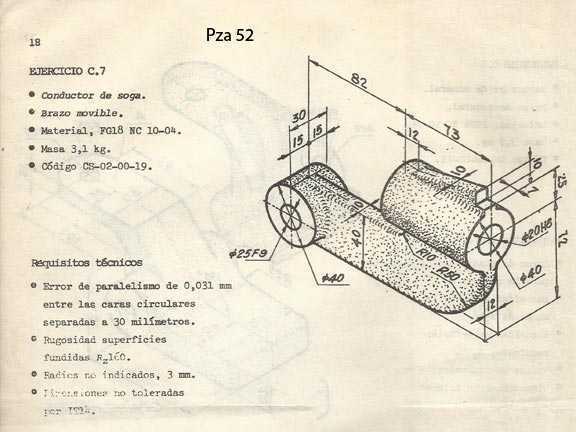

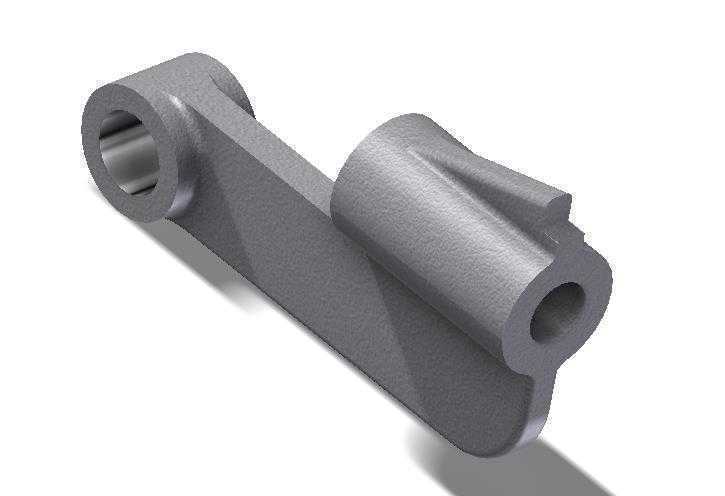

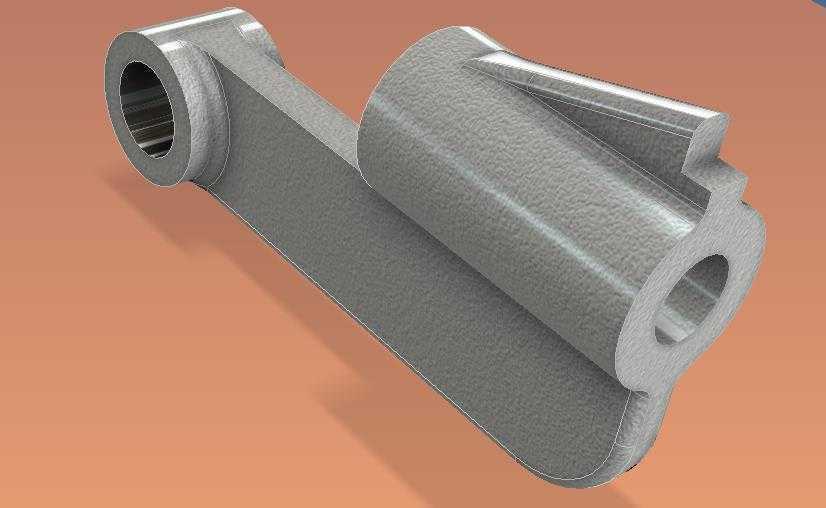

　　该结构件常见于轻工输送设备、小型工装夹具的位移调节单元中，作为执行端与固定基座之间的力传递与位移导向部件，承担铰接转动、直线滑移的复合运动承载需求，在印刷设备的走纸机构、包装生产线的料仓挡料调节组件、小型冲压设备的送料定位模块中都能见到同类结构的应用。从结构形态来看，零件一端为带内孔的同轴铰接端，内孔表面预留了键槽或轴承安装位，可直接与固定销轴、滚动轴承配合实现绕固定轴的定角度摆动，铰接端外侧做了加厚凸台处理，避免长期交变载荷下出现孔口变形、应力开裂的问题；另一端为带侧向定位凸棱的圆柱滑移段，圆柱面的粗糙度要求控制在Ra1.6以内，可嵌入配套的铜套或直线导轨滑槽内实现轴向滑动，侧向凸棱主要承担周向止转作用，

　　避免滑移过程中零件自身发生转动，保证运动轨迹的一致性。两个功能端之间通过变截面的连接臂实现刚性连接，连接臂的截面从铰接端向滑移端逐步过渡，在靠近铰接端的位置做了圆弧卸荷槽处理，分散摆动过程中产生的弯曲应力，连接臂的厚度经过载荷校核，在满足1200N径向载荷下形变量不超过0.05mm的前提下，尽可能缩减了非受力区域的材料厚度，降低零件整体自重，减少运动过程中的惯性冲击。设计阶段首先梳理了部件的运动边界：铰接端的最大摆动角度为32度，滑移端的最大行程为42mm，两个运动维度的动作需要保持同步联动，因此在连接臂的曲率设计上，通过运动学仿真反复调整了臂身的弧度，避免摆动到极限位置时与周边的机架、其他传动部件发生运动干涉，

　　同时保证滑移端在整个行程内的受力方向始终与圆柱轴线保持平行，减少滑动过程中的卡滞风险。安装层面，铰接端的销轴配合公差选用H7/g6间隙配合，既保证转动灵活性，又避免配合间隙过大导致的运动精度损失；滑移端的圆柱面与配套导套的配合选用H8/f7间隙配合，预留了润滑脂存储的微小间隙，长期运行时可在配合面形成稳定油膜，降低磨损速率。零件的整体安装空间边界控制在126mm×58mm×32mm的矩形包络范围内，不需要额外预留过大的安装避让空间，可直接集成到现有小型设备的调节机构中，替换原有易磨损的焊接式铰接部件。从受力特性来看，该结构件主要承受径向的弯曲载荷与少量的轴向冲击载荷，因此材质选用45号钢调质处理，表面做发黑防锈处理，

　　滑移段圆柱面可根据使用场景选择高频淬火提升表面硬度，硬度达到HRC45-50即可满足每分钟15次往复运动下8000小时的使用寿命要求。在实际装配过程中，铰接端的销轴需要加装轴向挡圈限位，避免销轴窜动导致零件脱落；滑移端的端部需要预留限位块安装位，在滑移行程的两个极限位置设置硬限位，防止超程运动导致连接臂发生塑性变形。不同于常规的单一铰接或单一滑移零件，该结构将两种运动功能集成在单一零件上，减少了装配环节的零件数量，降低了累计装配误差，在对安装空间要求严苛、运动轨迹需要复合联动的小型机械结构中，这类集成式结构件的应用能够有效简化整体机构设计，提升设备运行的稳定性。
