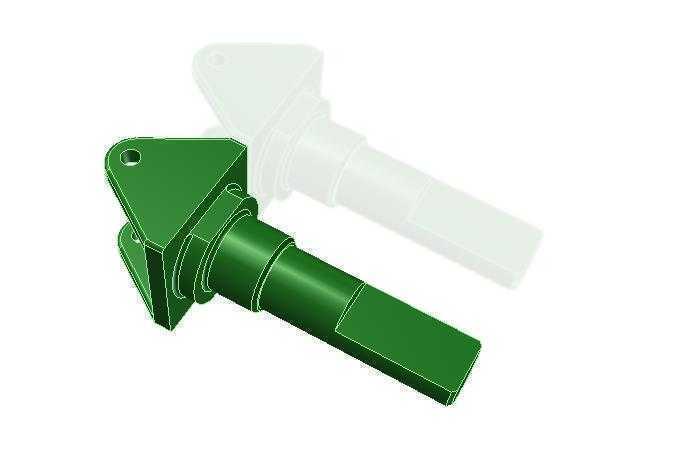

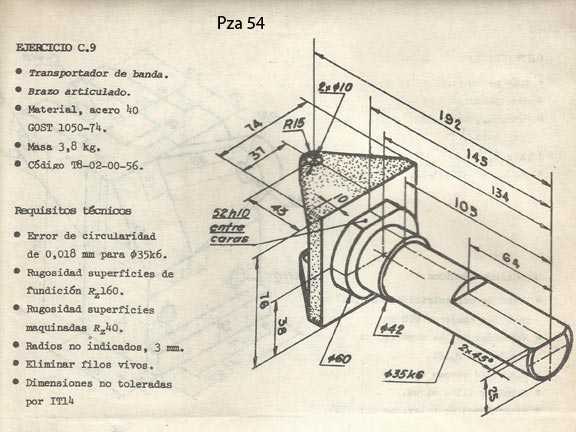

这款铰接臂结构在工业自动化生产线、物料分拣输送设备、小型专用作业机械的铰接传动部位应用十分广泛,作为多自由度运动机构的核心连接传力部件,它承担着相邻运动组件之间的扭矩传递、角度限位、载荷承载的核心作用,区别于普通刚性连接轴类零件,这类铰接臂需要同时兼顾固定端的安装可靠性与活动端的运动自由度匹配,在设计阶段需要反复校核安装边界与运动干涉区间。从结构细节来看,该零件固定端采用三角带安装孔的法兰式基座,三个安装孔呈三角分布,相比两孔安装结构拥有更好的抗扭转性能,能够在设备启停、负载突变的工况下避免连接螺栓受剪切力过载失效,基座与杆身衔接位置设计了多级阶梯轴肩,一方面可以在装配时为配套的轴套、密封件提供精准的轴向定位基准,
另一方面阶梯结构能够有效分散杆身与基座衔接位置的应力集中,避免长期交变载荷下出现根部断裂的问题。杆身主体采用等直径圆柱段搭配末端方轴的结构设计,圆柱段主要用于穿装铰接衬套,为臂体的摆动提供回转支撑面,加工时需要严格控制圆柱段的圆柱度与表面粗糙度,保证衬套装配后回转顺畅无卡滞,同时减少长期摆动带来的衬套偏磨问题;末端的方轴结构则用于和末端执行件、传动摆杆进行周向固定,相比键连接的固定方式,整体式方轴结构能够传递更大的扭矩,不存在键槽位置的应力薄弱点,在频繁正反转的铰接传动场景下可靠性更高。在实际选型适配过程中,首先需要确认基座端三个安装孔的孔位中心距,保证和设备安装面的预留螺孔完全匹配,安装面的平面度需要控制在合理范围内,
避免装配后基座出现翘曲导致杆身偏斜,进而加剧铰接部位的磨损;杆身圆柱段的直径需要和配套的衬套内径做公差匹配,通常采用间隙配合,保证铰接摆动时无卡滞,同时配合间隙不能过大,避免运动过程中出现过大的回程间隙影响设备的运动精度。设计建模阶段,需要重点关注几个核心尺寸的公差匹配:基座安装孔的位置度公差需要严格控制,避免现场安装时出现孔位错位无法装配的问题;杆身圆柱段与方轴的同轴度需要满足设计要求,否则装配后臂体摆动会出现径向跳动,导致末端执行件的运动轨迹出现偏差;基座与杆身衔接的圆角过渡位置不能做直角处理,需要保留足够的圆角半径,分散应力集中点,提升零件的抗疲劳强度。从实际应用场景来看,这类铰接臂除了在自动化输送设备的摆杆机构中使用,
还可以用于小型工程机械的操作连杆、专用设备的舱门开合铰接机构、农业机械的传动连杆部位,不同应用场景下可以根据实际负载调整杆身直径与基座厚度,重载场景下可以选用合金结构钢做调质处理提升整体强度,轻载高速场景下可以选用铝合金材料做硬质阳极氧化处理,降低零件自重同时提升表面耐磨性能。建模过程中需要还原零件的所有工艺特征,包括安装孔的倒角、轴肩位置的退刀槽、方轴末端的引导倒角,这些细节特征虽然不影响零件的核心功能,但却是实际加工装配过程中必不可少的结构,缺少这些特征的三维模型在后续出工程图、做装配仿真时都会出现与实际加工不符的问题,甚至会误导后续的工艺编制。在做装配干涉检查时,需要模拟臂体的最大摆动角度,确认基座、杆身在整个运动行程内不会和周边的机架、其他传动零件发生碰撞,同时预留出润滑管路、密封件的安装空间,铰接部位通常需要预留注油通道,方便定期加注润滑脂降低衬套磨损,建模时也需要将这类工艺辅助结构纳入考量,保证模型和实际应用的零件完全一致。
