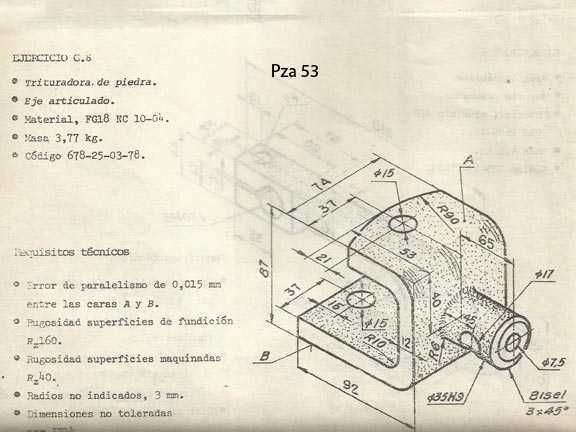

铰接式带座销轴连接支座结构

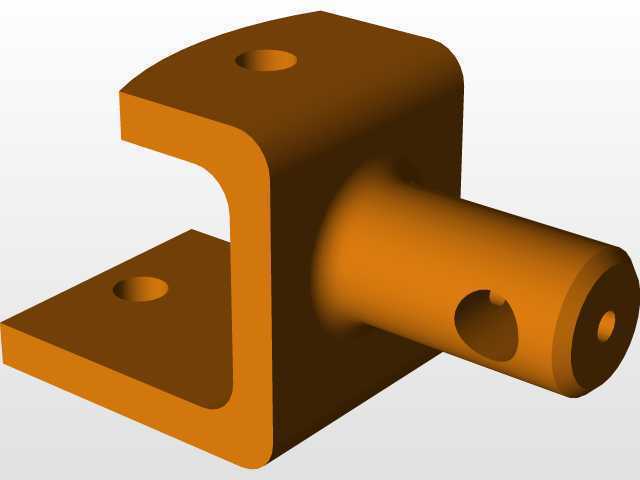

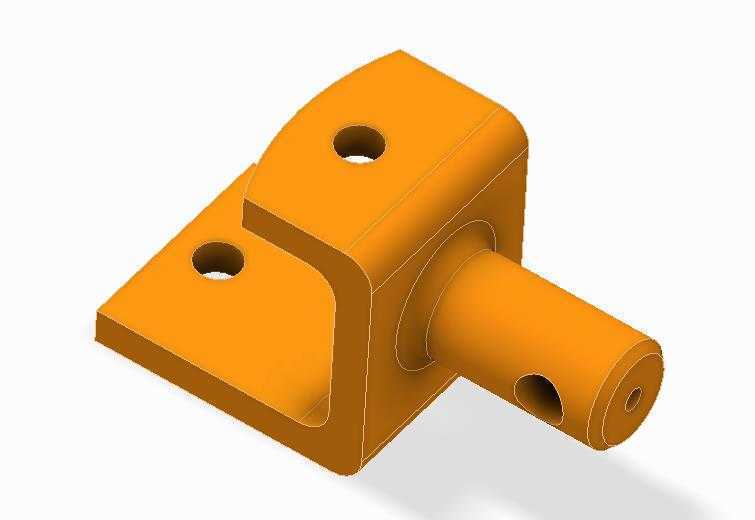

　　这类带座铰接轴结构，在轻工输送线、小型工装夹具、非标自动化工位的铰接传动环节应用十分普遍，很多需要实现小角度摆动、相对转动的工位，都会用到这类一体式带安装法兰的铰接支座，相比分体式的销轴加支座组合，一体式结构的装配公差更容易控制，也能减少现场装配的累计误差，避免铰接部位出现卡滞、旷量过大的问题。从结构功能来看，这个部件承担两个核心作用，一是通过底部的方形安装法兰，将整个铰接结构固定在设备的机架或者安装基板上，法兰上开设的两个通孔，用于穿装内六角螺栓或者六角头螺栓，安装时可以根据安装面的平面度要求，选择配装平垫或者防松垫圈，保证连接的可靠性，避免设备运行过程中因为振动导致螺栓松动，进而影响铰接部位的运动精度。

　　二是伸出的轴段部分作为铰接的回转轴，轴端开设的径向通孔，用于穿装开口销或者锁紧销，防止套装在轴上的铰接摆臂在转动过程中沿轴向窜动脱出，轴的中心位置还开设了轴向小孔，这个结构通常用于布置润滑油路，或者穿装细小的传感线路，也有部分场景下是为了减轻轴段的整体重量，在满足扭转强度、抗弯强度要求的前提下减少材料用量，降低部件的整体重量。设计这类结构的时候，首先要核算轴段的受载情况，根据铰接部位传递的扭矩、承受的径向载荷来确定轴的直径，还要校核轴根部和安装座连接位置的应力集中情况，这个位置是整个部件的应力集中高发区，设计时做了圆弧过渡处理，避免直角连接处因为交变载荷出现疲劳断裂的问题。安装法兰的尺寸设计，需要匹配常用的安装孔距标准，两个安装孔的中心距要避开机架上的加强筋、焊缝位置，保证螺栓安装时有足够的扳手操作空间，法兰的厚度也要根据螺栓的预紧力来核算，避免螺栓拧紧时法兰出现变形，导致安装面贴合不严，运行时产生异常振动。轴段的长度设计要匹配铰接摆臂的厚度，还要预留出锁紧销的安装空间，轴和摆臂配合的部位通常选用间隙配合，保证摆臂转动灵活，同时配合间隙不能过大，否则会出现铰接部位晃动，影响整个传动机构的运动精度。实际应用中，这类铰接支座常用来连接气缸推杆和摆动工位的摆臂，或者作为防护门、翻盖结构的铰接转轴，在一些小型的手动工装夹具上，也会用这类结构作为夹具的转动支点，因为一体式的结构安装便捷，不需要额外加工销轴的安装孔，

　　只需要在安装基板上加工对应的两个螺纹孔或者通孔，就可以完成整个支座的固定，大幅减少现场加工的工作量。结构的外形做了圆角处理，没有尖锐的棱角，既可以避免安装调试过程中划伤操作人员，也能减少应力集中的位置，提升部件的抗疲劳性能。轴段外圆和安装座的连接位置做了加厚处理，提升轴根部的抗弯强度，当铰接部位承受偏载的时候，这个加厚的结构可以有效分散应力，避免轴根部位出现断裂。安装法兰的底面设计为精加工平面，保证安装时和机架表面完全贴合，不会出现翘曲的问题，法兰上的安装孔做了沉孔设计吗，从这个模型的结构来看，安装孔是通孔，安装时螺栓从法兰上方穿入，在机架背面锁紧，这种安装方式适合安装板厚度不大的场景，如果是厚板安装，也可以将法兰上的孔设计为沉孔，

　　用内六角螺栓从上方锁紧，不需要在板背面预留操作空间。轴端的径向通孔位置距离轴端面有一定的距离，保证锁紧销安装后，轴端有足够的强度，不会因为开孔导致轴端开裂，轴向小孔的直径控制在轴径的三分之一以内，避免开孔过大削弱轴的扭转强度。这类结构在设计建模的时候，通常会先确定铰接点的中心高度，也就是轴的中心到安装法兰底面的距离，这个尺寸直接关系到整个铰接机构的运动轨迹，一旦尺寸出现偏差，会导致摆臂的运动行程不符合设计要求，甚至出现运动干涉的问题。然后根据载荷确定轴径、法兰厚度、安装孔大小这些核心参数，再逐步完善过渡圆角、倒角这些细节结构，建模时要注意各个特征的拔模角度，如果是采用铸造工艺生产，要预留拔模斜度，如果是采用机加工方式生产，要保证加工面的精度要求，标注好对应的形位公差，比如轴段的同轴度、安装面的平面度、安装孔的位置度，这些公差直接影响部件的装配精度和使用性能。
