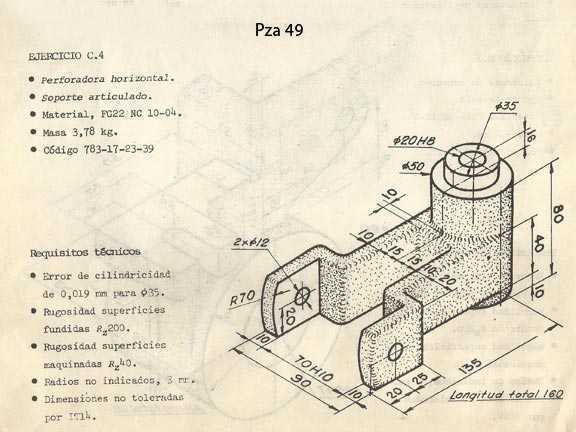

双叉耳式铰接运动关节结构件

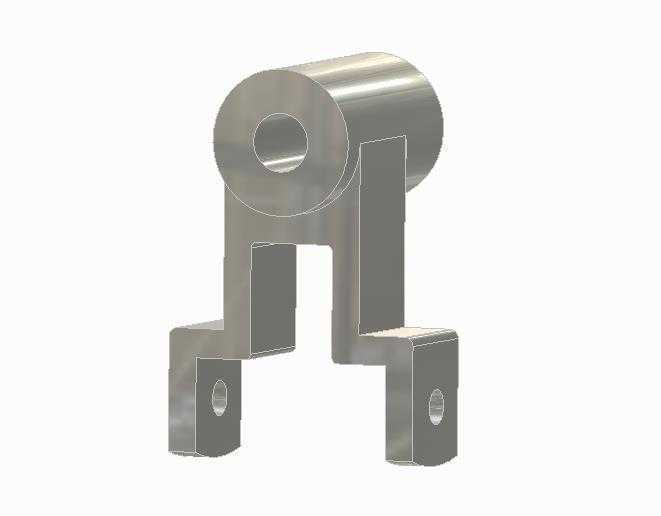

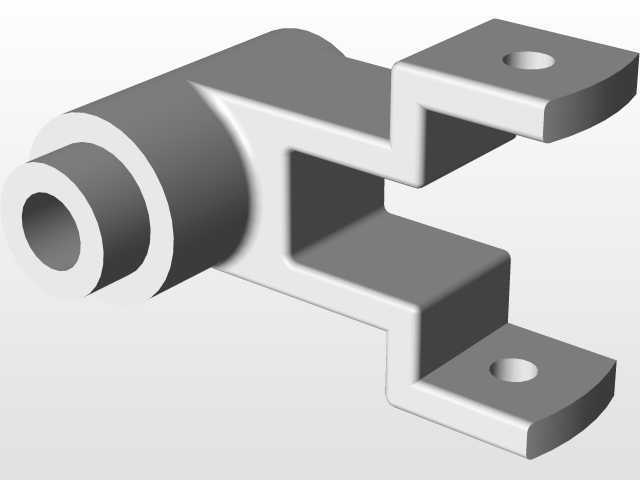

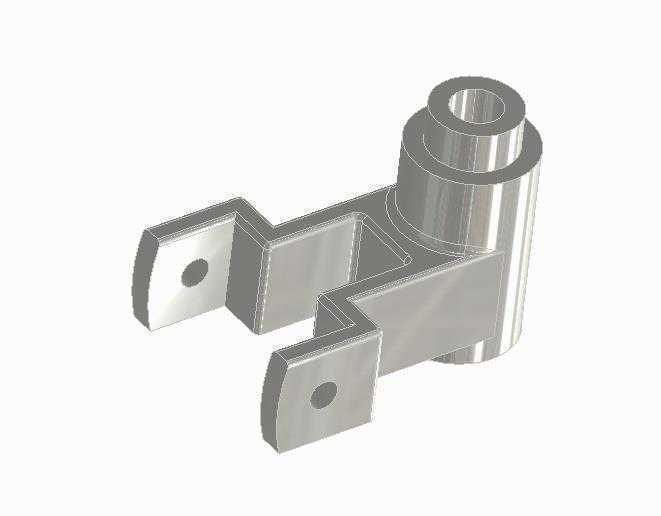

　　这类带同轴轴套的双叉耳铰接结构，在轻工自动化输送线、小型工装夹具的摆臂机构、包装设备的开合执行端都有极高的出镜率，核心作用是在两个存在相对摆动需求的构件之间，提供稳定的回转约束，同时传递工作过程中的径向与轴向载荷，避免铰接部位出现松旷、卡滞的问题。从结构布局来看，主体采用一体式铸钢或铝合金铣削成型的设计思路，上部的空心轴套是核心回转承载部位，内孔精度直接决定铰接副的转动顺畅度，设计时内孔表面粗糙度需控制在Ra1.6以下，与配套销轴的配合公差选用H7/g6间隙配合，既保证转动无卡滞，又不会因间隙过大产生回程误差。轴套外壁做了阶梯式加厚处理，靠近叉耳连接的部位壁厚更大，能够抵消叉耳传递来的弯矩，避免轴套根部出现应力集中断裂的问题。

　　下部的两个平行叉耳是对外连接的接口，两个叉耳上的安装孔保持严格同轴，孔位与上部轴套的轴线平行度公差控制在0.02mm以内，保证安装后被连接件的摆动平面与轴套回转平面完全重合，不会出现别劲的情况。叉耳的端部做了圆弧过渡处理，一方面是去除锐边避免安装时划伤操作人员，另一方面也能减少叉耳端部的应力集中，在承受冲击载荷时不会从端部产生裂纹。两个叉耳之间的间距是核心安装边界尺寸，设计时需要匹配被连接件的安装端厚度，预留0.5-1mm的装配间隙，同时在叉耳内侧预留垫片安装位，方便后期磨损后通过调整垫片补偿间隙，延长整个铰接副的使用寿命。上部轴套的长度需要匹配安装座的支撑宽度，轴套两端要伸出安装座支撑面1-2mm，避免轴套端面与安装座直接摩擦，

　　同时轴套的内孔要预留润滑脂注油通道，在长期往复摆动的工况下，可以定期加注润滑脂减少销轴与轴套的磨损。从受力角度分析，这类铰接件在工作时主要承受叉耳方向传来的径向载荷，以及摆动过程中产生的交变弯矩，因此在轴套与叉耳的连接过渡位置，设计了大圆角的加强筋结构，筋板厚度不小于叉耳壁厚的1.2倍，能够有效分散应力，避免交变载荷下出现疲劳断裂。在实际选型应用时，需要先核算铰接部位的最大工作载荷，根据载荷大小选择对应材质的坯料，轻载工况下选用6061铝合金硬质阳极氧化处理即可满足需求，重载冲击工况下则需要选用45号钢调质处理，轴套内孔还可以镶嵌铜套来提升耐磨性能。安装过程中要保证销轴的锁紧可靠，销轴端部要采用开口销或者轴用挡圈固定，

　　避免工作过程中销轴窜出导致机构失效，同时要保证两个叉耳的安装螺栓锁紧力矩一致，避免单侧受力过大导致叉耳变形。这类结构的设计难点在于平衡结构强度与整体重量，在保证承载能力的前提下，叉耳与轴套的非配合面可以做适当的减重处理，但不能破坏关键受力部位的结构完整性，同时所有的棱边都要做倒角处理，避免热处理或者表面处理时出现应力集中点。在三维建模过程中，需要重点保证各个配合孔的同轴度、平行度形位公差，装配时要模拟实际摆动工况，检查整个摆动行程内是否存在干涉问题，尤其是叉耳与轴套连接的根部位置，要预留足够的摆动空间，避免被连接件摆动时与主体结构发生碰撞。
