3AFP355M-4转子配套工业电动机结构

　　做工业传动系统选型这么多年，碰到不少现场因为电机安装尺寸匹配不到位拖慢项目进度的情况，这次梳理的3AFP355M-4转子对应的电机结构，刚好能覆盖多数通用工业场景的动力配套需求。先从实际应用场景说，这类中心高355mm的低压大功率异步电机，常配套在矿山输送线的主驱动辊、工厂空压机的动力输入端、中型水泵机组的动力源位置，也能适配建材行业的球磨机辅传、冶金车间的通风机组，对环境的适应性比较强，不管是车间内常温工况，还是带少量粉尘的一般工业环境，只要做好基础的防护，都能稳定输出动力。

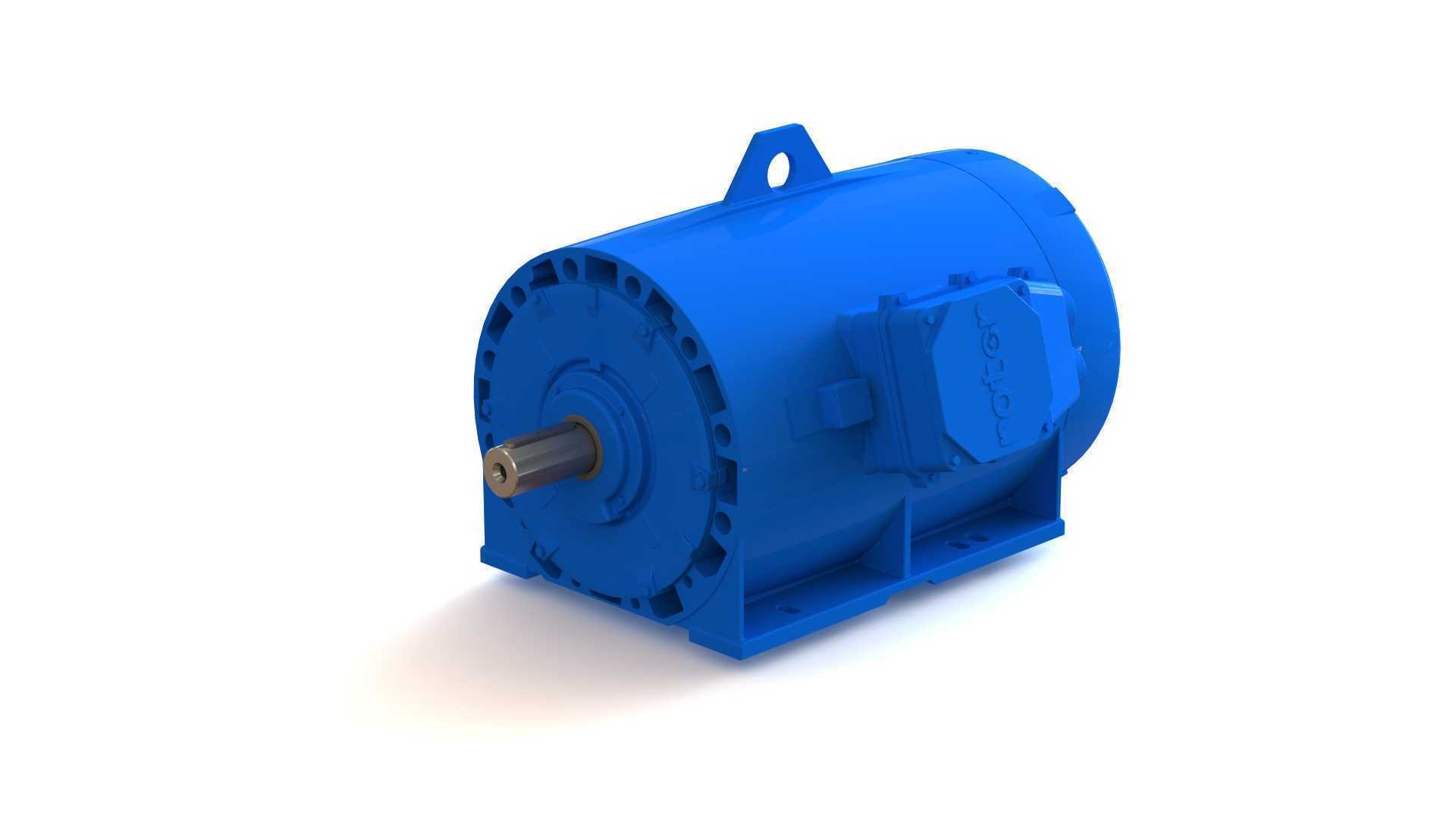

　　从设备实际用途来看，电机核心是把电能转化为旋转机械能，通过输出轴的扭矩传递带动后端负载运转，这个规格的电机属于4极机型，额定转速在1450转每分上下，刚好匹配多数通用工业设备的转速需求，不需要额外增加大减速比的减速机构就能直接适配，能减少整套传动链的部件数量，降低现场安装的复杂度。再说到功能特性，机座采用的是铸铁一体式结构，底部的安装脚是和机座一体铸造成型后再做机加工，安装面的平面度控制在0.1mm每米范围内，能保证电机固定到底座上之后不会出现应力变形，避免长期运行出现轴承偏磨的问题；顶部的吊环是按照整机重量做的载荷校核，单吊点就能完成整机的吊装转运，不需要额外做捆绑吊具，现场安装的时候能省不少辅助工装的准备时间。接线盒设置在机座侧方，预留的进线空间足够穿入大平方的动力电缆，接线端子的排布留足了安全爬电距离，就算是现场接线空间局促，也能顺利完成线缆压接，不会出现端子之间安全距离不足的隐患。输出轴端采用的是标准平键连接，键槽的对称度、轴径的公差都按照通用工业配合标准做的设计，和联轴器、带轮的配合公差选的是过渡配合，现场装拆的时候不需要做额外的修配，用标准的拉马就能完成传动件的拆装，后期维护更换密封件、轴承的时候也更方便。

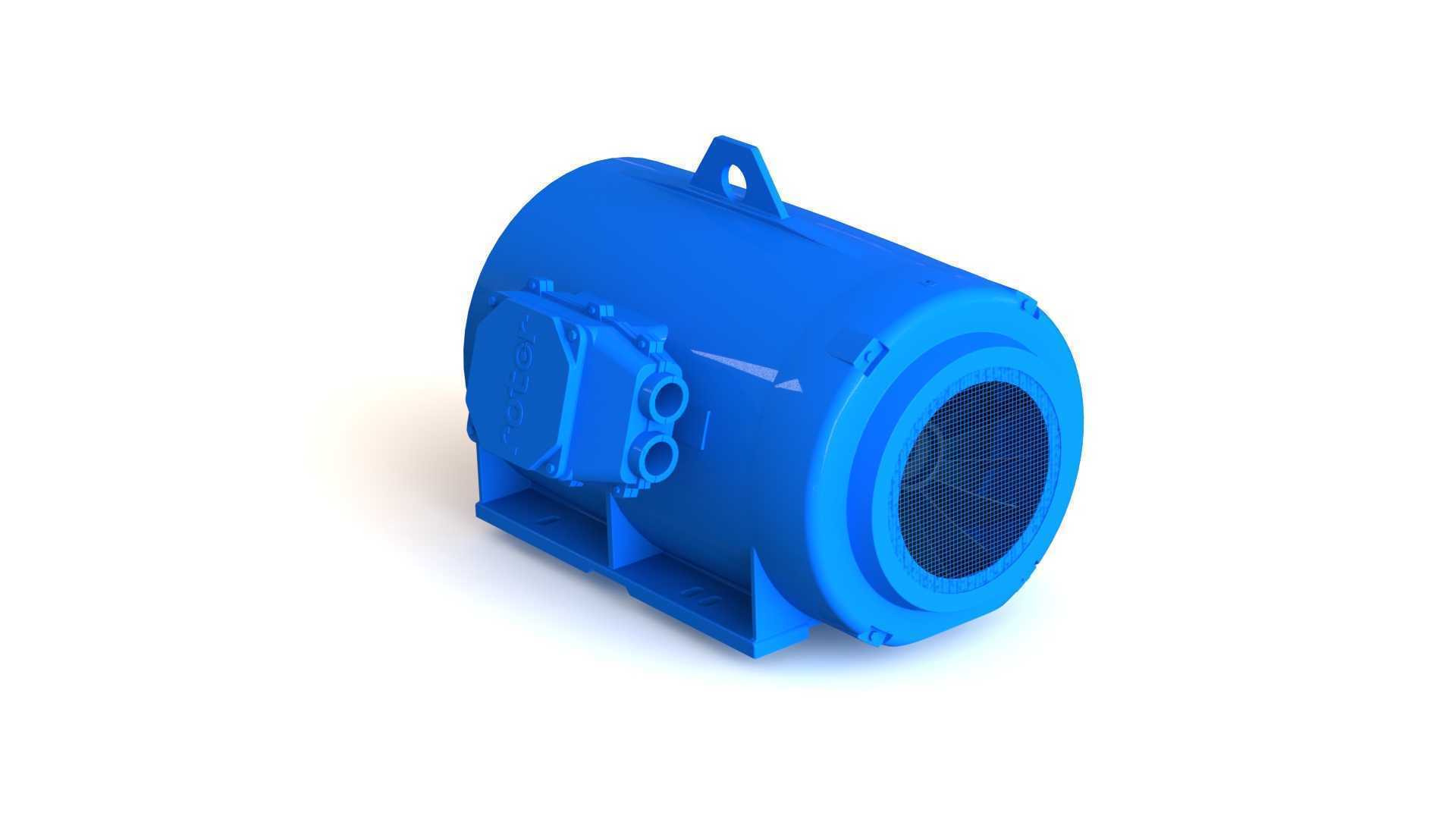

　　说到设计思路，整个结构优先考虑的是长期运行的可靠性，而不是极致的轻量化，毕竟工业场景里电机往往是连续24小时运转，结构冗余量留足才能减少非计划停机的时间。端盖和机座的配合止口做了足够的配合长度，能保证定子和转子的同轴度，就算运行过程中出现一定的振动，也不会出现定转子扫膛的问题；转子部分的铸铝结构做了动平衡校正，平衡精度达到G2.5级，能保证电机在额定转速下运行的振动值控制在标准允许范围内，不会因为振动过大导致连接的管路、紧固件出现松动。散热筋的排布是顺着电机轴向布置，和后端风罩内的散热风叶风向匹配，风叶转动的时候气流能顺着散热筋的沟槽快速带走机座表面的热量，就算是满负载连续运行，机座的温升也能控制在绝缘等级允许的范围内，不会因为过热导致绕组绝缘加速老化。

　　再说到外形尺寸和安装边界，这个规格的电机安装孔距、轴伸长度、中心高都符合IEC标准的尺寸要求，安装脚的螺栓孔是长圆孔设计，现场安装的时候如果底座的预埋螺栓位置有小范围的偏差，不需要重新扩孔就能调整到位，容错率比较高。输出轴的轴伸长度预留了足够的安装空间，不管是配弹性柱销联轴器还是皮带轮，都能保证传动件的定位台阶贴合到位，不会出现传动件轴向窜动的问题。风罩的外径比机座散热筋的最大外径略小，不会额外增加整机的安装宽度，现场布置的时候如果是多台电机并排安装，不需要预留额外的侧向间隙，能节省设备布置的空间。接线盒的朝向可以根据现场进线方向做90度调整，不管是电缆从上方、侧面还是下方进线，都能通过调整接线盒的安装方向来适配，不需要额外增加电缆弯头，减少现场布线的工作量。另外端盖上预留的注油孔位置刚好对着轴承的滚道位置，后期维护的时候不需要拆开端盖，就能直接通过注油枪给轴承补充润滑脂，能大幅缩短日常维护的停机时间，对于连续生产的产线来说，这点设计细节能减少不少运维的工作量。
