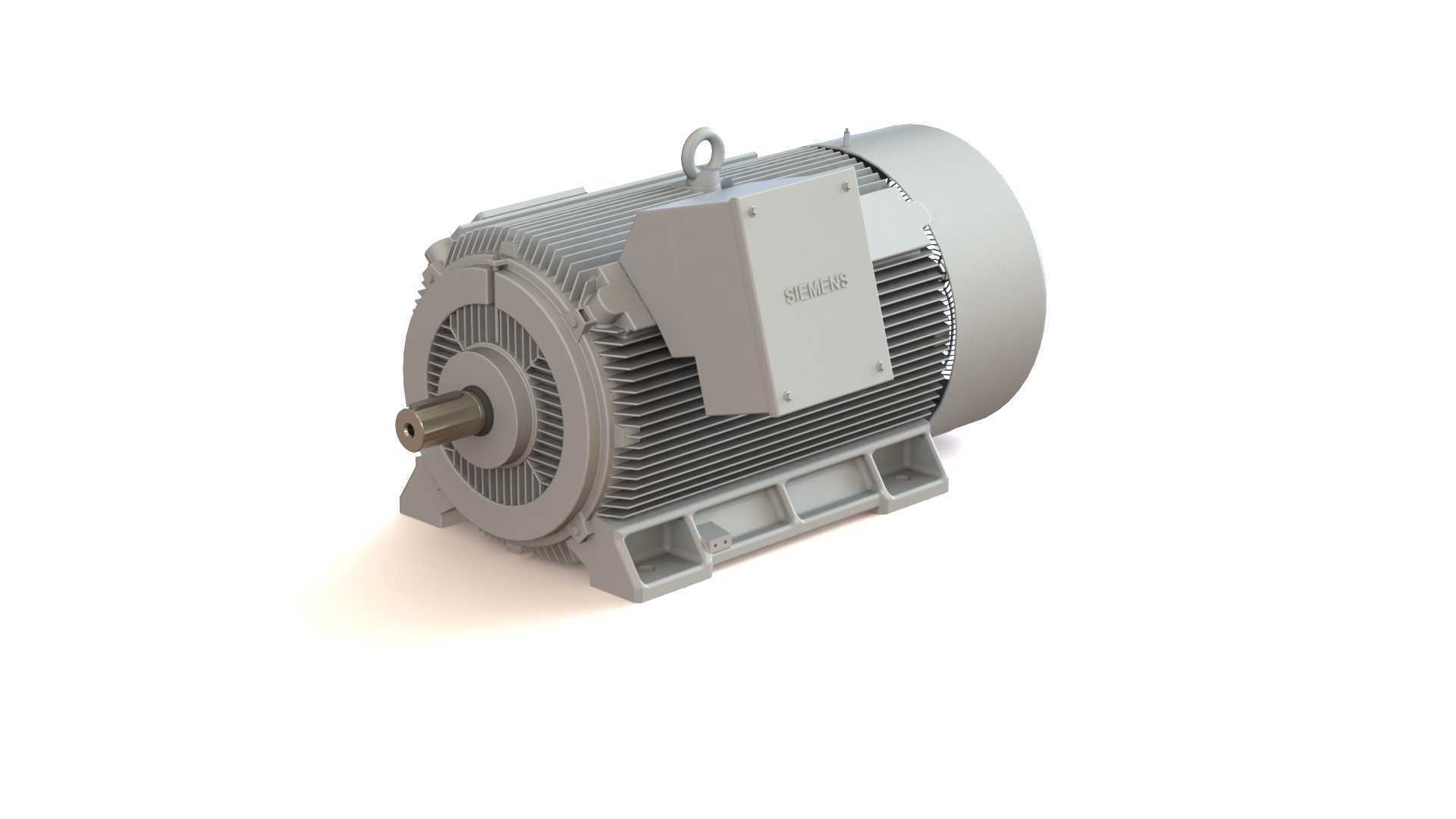

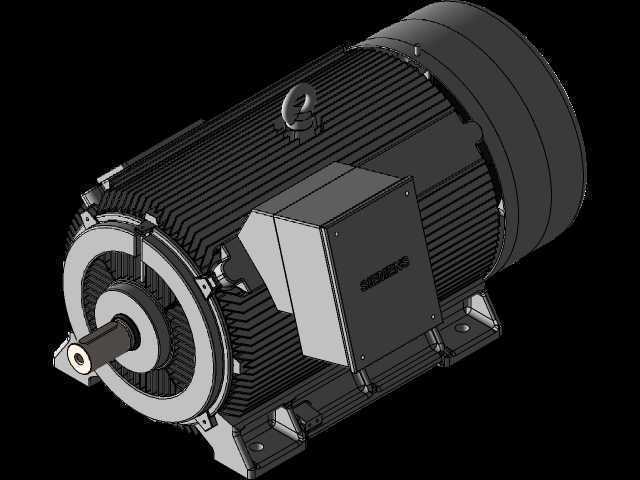

西门子1LA8系列低压大功率三相异步电机结构

　　做工业产线动力选型这么多年，碰到重载连续运行的工况，第一反应总会先捋一遍大功率低压电机的安装边界，毕竟这类设备一旦底座尺寸对不上、轴伸配合公差超差，后续整改的成本远高于前期建模核对的投入。这次拆解的这款1LA8系列电机，是我之前做冶金辊道输送线动力匹配时反复核对过结构的型号，当时整条线12个传动位，有4个重载工位需要200kW级的低压电机驱动，一开始选高压电机的话现场配电改造成本太高，最后敲定这个系列，就是因为它的安装尺寸兼容性够好，能直接替换老线里用了快十年的同机座号旧电机，不用重新打地基螺栓孔。

　　先从实际安装的边界说，这个机座号的电机底脚安装孔是横向长圆孔设计，现场安装的时候允许有±2mm的轴向调整余量，这点对旧线改造太友好了——老设备的底座经过多年运行难免有轻微形变，要是安装孔是严格的圆孔，现场扩孔费工费时，长圆孔的设计直接省了这道工序。轴伸端采用的是标准平键配合，轴径公差选的是m6级，和联轴器的配合间隙控制在0.02到0.04mm之间，既不会因为过紧导致装配时敲坏轴端，也不会因为间隙过大运行时产生窜动异响。接线盒的位置是机顶侧置，不是传统的顶置或者侧装，现场布线的时候不管是从桥架从上引线，还是从电缆沟从下走线，都能通过调整接线盒的旋转方向适配，不用额外做弯头转接，这点在空间局促的车间里实用性很强，我之前碰到过接线盒顶置的电机，上方桥架离电机顶只有30cm，接线的时候工人得蜷着身子操作，换这个型号就没这个问题。

　　再讲功能特性，这个系列的电机散热结构是全肋条外置的机壳设计，散热筋的高度比普通Y系列电机高15mm左右，而且筋条是沿轴向通长布置，没有分段阻断，风路从非轴伸端的风扇罩进风，顺着散热筋直吹到轴伸端，风阻比分段式筋条小近30%，连续满载运行的时候机壳温度能控制在70K温升以内，比国标要求的80K温升留了足够的余量，就算夏天车间环境温度到40℃，也不会因为过热触发绕组保护。吊环是集成在机座顶部的两个铸钢吊点，不是那种拧在机壳上的小吊环，起吊的时候能直接挂两个吊点水平起吊，不用担心吊点受力不均把电机吊歪，之前有次现场起吊小功率电机，单吊点起吊的时候电机倾斜，差点把轴端碰坏，这种双铸钢吊点的设计就稳妥很多。

　　设计思路上能看出来是面向重载工业场景做的优化，端盖的轴承室是双层加强结构，非轴伸端用的是深沟球轴承承受径向力，轴伸端用的是圆柱滚子轴承，能承受皮带传动或者直联传动带来的额外径向载荷，就算是驱动破碎机、辊压机这类冲击载荷大的设备，轴承的使用寿命也能比普通结构的电机长一倍以上。绕组的浸漆工艺是真空压力浸漆，绕组端部的固定用的是绝缘端板加绑扎带双重固定，就算是频繁正反转的工况，绕组也不会因为电磁震动出现绝缘磨损。我之前做过一次同功率不同品牌电机的拆解对比，这个系列的绕组端部绑扎密度比其他品牌高近40%，每厘米的绑扎带匝数多两匝，频繁启停的时候端部的形变量能控制在0.1mm以内，不会出现绕组蹭端盖的故障。

　　实际应用场景里，这款电机除了冶金辊道，还能用在水泵站的离心水泵驱动、水泥厂的皮带输送机主传动、空压机站的主机驱动这类连续运行的场合，它的安装尺寸符合IEC标准的机座号对应要求，不管是出口项目还是国内的老旧设备改造，都能找到对应的安装尺寸匹配。之前有个污水处理厂的改造项目，原来的电机因为常年在潮湿环境运行，绕组绝缘下降频繁跳闸，换这个系列的时候，因为底脚尺寸、轴伸尺寸、中心高完全和旧电机一致，整个更换过程单台只用了两个小时，没影响当天的污水处理进度。还有个细节是它的风扇罩是加厚钢板冲压的，不是薄铁皮，现场如果有飞溅的金属碎屑或者小颗粒物，不会打穿风扇罩碰坏风叶，我之前在机加工车间见过薄铁皮风扇罩被飞出来的铁屑打穿，风叶被打变形导致电机震动超差，换这种加厚罩壳就没这个隐患。

　　建模的时候要特别注意几个公差配合的位置，首先是底脚的安装平面平面度，要求是每米长度内不超过0.1mm，要是建模的时候把底脚做的有翘曲，实际安装的时候电机就会出现“三条腿”的情况，运行时震动会超标。然后是轴伸的键槽对称度，要求不超过0.03mm，要是键槽偏了，联轴器装上去之后会出现偏心，带动整个传动系统震动。还有轴承室和轴承的配合公差，端盖的轴承室内径公差选H7级，和轴承外圈的配合是过渡配合，既不会太松导致外圈跑圈，也不会太紧导致装配时轴承游隙变小，运行时发热烧坏轴承。另外接线盒的进线口是标准的公制螺纹，建模的时候不要做成英制的，不然现场配格兰头的时候会配不上，这点很多新手建模的时候容易忽略，到现场安装才发现螺纹不对，临时车转接接头耽误工期。

　　还有个容易被忽略的设计是机座底部的放油孔，在电机长期存放或者运行在潮湿环境的时候，机壳内部如果有凝露积水，可以拧开放油孔的螺塞把水排出去，不用拆端盖就能排水，日常维护的时候省很多事。我之前碰到过没有放油孔的电机，凝露积水积在机座底部，泡了半年之后绕组底部绝缘直接降到0.5MΩ以下，只能拆下来重新烘干浸漆，有这个放油孔的话，每个季度巡检的时候拧开螺塞看一眼，有积水及时排掉，就能避免这类故障。非轴伸端的预留了编码器安装位，要是后续需要改成变频调速控制，不用额外加工端盖，直接装编码器就能实现速度闭环控制，适配变频工况的拓展性很强，不用因为后续改工艺就更换整个电机，能省不少设备改造成本。
