FE缸尖拖车侧板防护结构设计

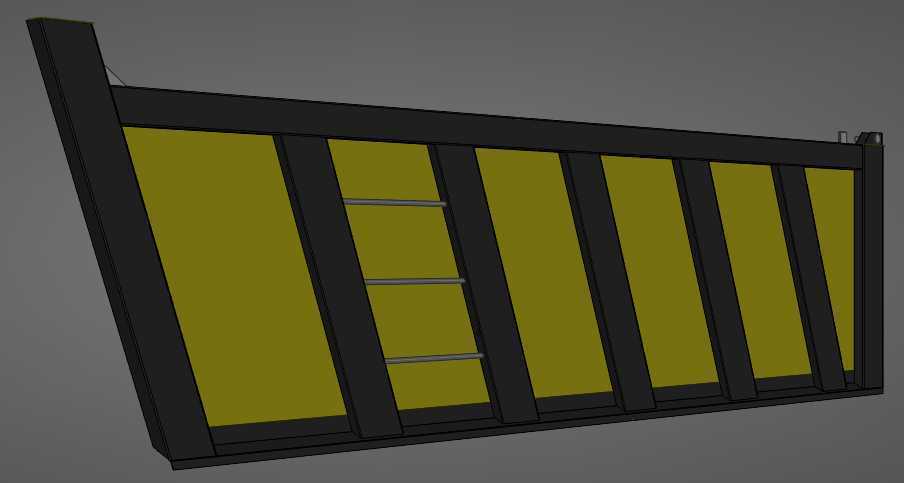

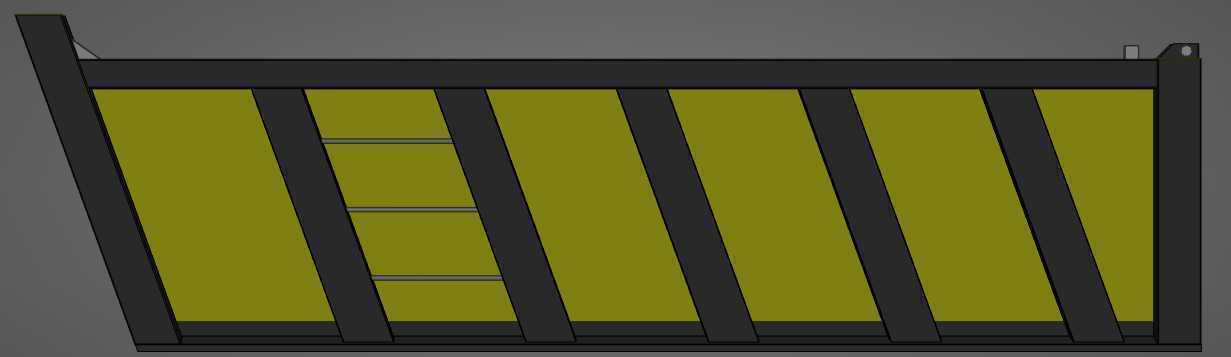

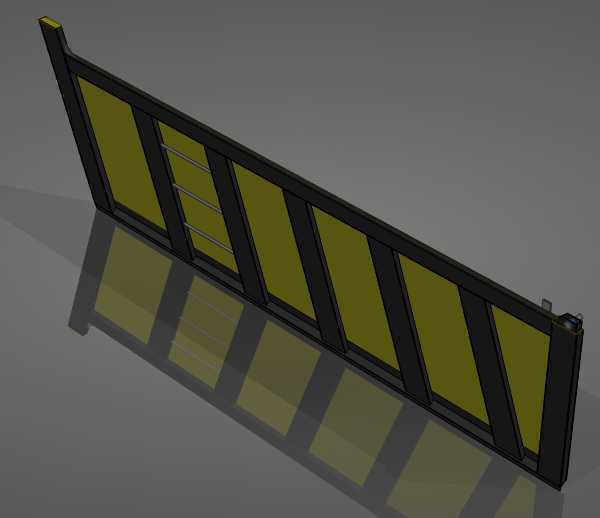

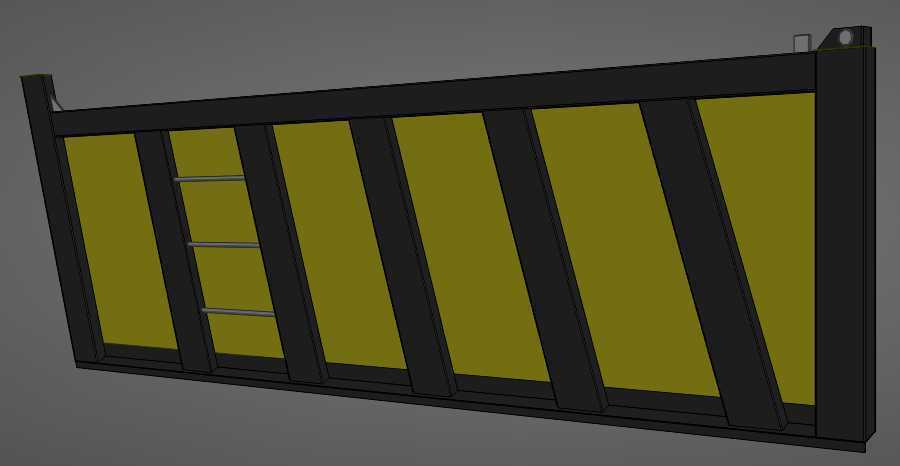

　　这款侧板结构主要配套FE缸尖类拖车使用，属于货运拖挂设备的车厢侧部防护与承载构件，在散料转运、厂区物料周转、短途工程物料运输场景中承担核心的侧围防护功能，避免运输过程中砂石、建材、零散工业物料从车厢侧部洒落，同时为车厢侧部提供足够的结构刚度，抵消堆载物料产生的侧向挤压力。从结构设计逻辑来看，整体采用框架式承载思路，外围为矩形钢管拼焊形成的主承载边框，边框内部等距设置竖向加强肋，将侧围板面分隔为多个独立的承载单元，每个单元内嵌橄榄绿色防护挡板，这种分块式设计一方面可以降低单块挡板的受力跨度，减少满载状态下挡板的挠曲变形量，另一方面当局部挡板出现磕碰损坏时，可单独拆卸更换对应单元，无需整体替换侧板，大幅降低后期运维的配件成本与工时消耗。

　　主边框靠近车厢前端的位置设置了横向爬梯结构，方便作业人员攀爬至车厢顶部进行平料、苫盖作业，爬梯的踏杆间距控制在300mm左右，符合人工攀爬的人机工程尺寸要求，踏杆表面做了防滑凹凸处理，雨天或沾附物料残渣时也能保证足够的踩踏摩擦力，避免作业人员滑倒跌落。侧板的上下边缘分别设置了铰接安装位与锁止挂接位，上边缘的铰接轴座与车厢上边框的转轴配合，可实现侧板向上翻转开启，满足侧部卸料、大型物料侧向装卸的使用需求，下边缘的锁止座与车厢底架的手动锁钩配合，锁止后可保证侧板与底架之间的贴合间隙控制在5mm以内，避免细小颗粒状物料从缝隙漏撒。从安装边界尺寸来看，整体长度适配常规5吨级单桥拖车的车厢侧围长度，高度匹配1.2米的标准车厢侧围高度，

　　安装时仅需将上端铰接孔与车厢上沿的预装转轴对齐穿入销轴，下端调整好锁止座与底架锁钩的配合间隙即可完成装配，无需对车厢主体结构做额外切割焊接改造，可直接替换同规格老旧车型的原有侧板。结构受力层面，主边框的钢管壁厚选择4mm规格，竖向加强肋采用3mm厚钢板折弯成型，通过有限元受力校核，在满载散装砂石的侧向压力作用下，边框最大变形量不超过2mm，加强肋与挡板连接位置的应力集中系数控制在1.2以内，完全满足重载运输的刚度与强度要求。挡板表面采用的橄榄绿色涂装为工程机械设备通用的防护涂装，涂层厚度不低于80μm，可适应户外露天存放、雨雪天气作业的耐腐蚀需求，避免长期使用后出现基材锈蚀穿透的问题。侧板的两端端部设置了橡胶缓冲垫块，

　　当侧板翻转关闭时，垫块可抵消侧板与车厢前后立柱之间的碰撞冲击力，减少金属构件碰撞产生的噪音与结构变形，同时可填充侧板与立柱之间的装配间隙，进一步提升侧围的密封防漏效果。在实际使用场景中，这类侧板结构不仅适用于常规工程散料运输拖车，也可配套厂区内部周转用的平板拖车加装侧围，拓展平板车的散料转运能力，加装时仅需根据平板车的侧围安装孔位调整两端铰接座的固定位置即可，具备较强的适配通用性。设计过程中充分考虑了拖车在非铺装路面行驶时的颠簸振动工况，所有焊接位置均采用满焊工艺，焊脚高度不小于5mm，避免长期振动导致焊缝开裂，同时在主边框的内部空腔预留了排水孔，避免雨天积水在框内长期留存造成内部锈蚀，延长构件的整体使用寿命。
