FE缸尖拖车侧栏板结构设计方案

　　在短途散料转运、厂区物料周转、工地土石方短驳这类作业场景里，翻斗拖车的侧栏板是直接决定装载边界、承载可靠性与卸料顺畅度的核心部件，本次设计的FE缸尖拖车侧栏板，正是针对这类高频重载、频繁翻转卸料的作业需求做的定向结构优化。不同于普通平板拖车的固定侧栏，这款侧栏板适配后倾式翻斗结构，在设计之初就先锚定了安装边界：栏板整体沿车厢侧边纵向布置，上沿与车厢前挡板、后尾板的上缘齐平，下沿通过等间距布置的铰接座与车厢底架侧边梁连接，铰接点的同轴度公差控制在0.2mm以内，避免栏板翻转启闭时出现卡滞、偏磨的问题。栏板的外侧框架采用封闭型矩形截面型钢焊接成型，相比传统的开口槽钢框架，抗扭刚度提升40%以上，能有效抵消散料装载时侧向外胀的冲击力，

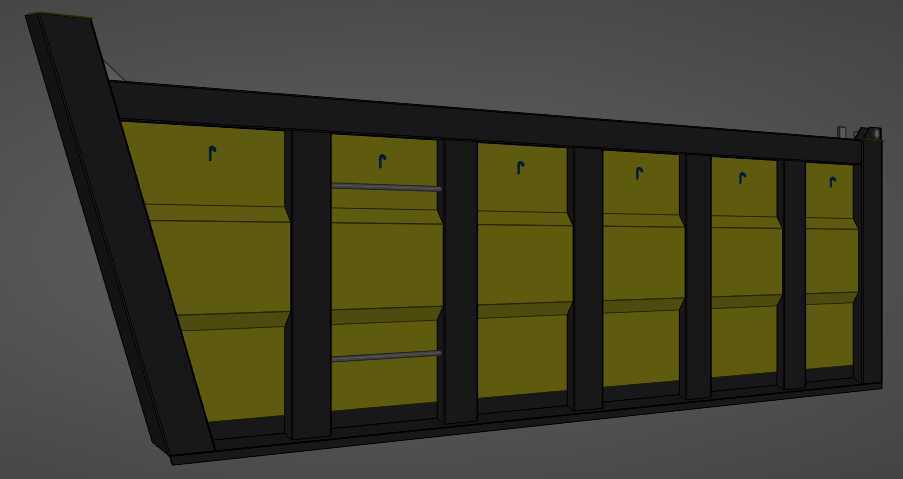

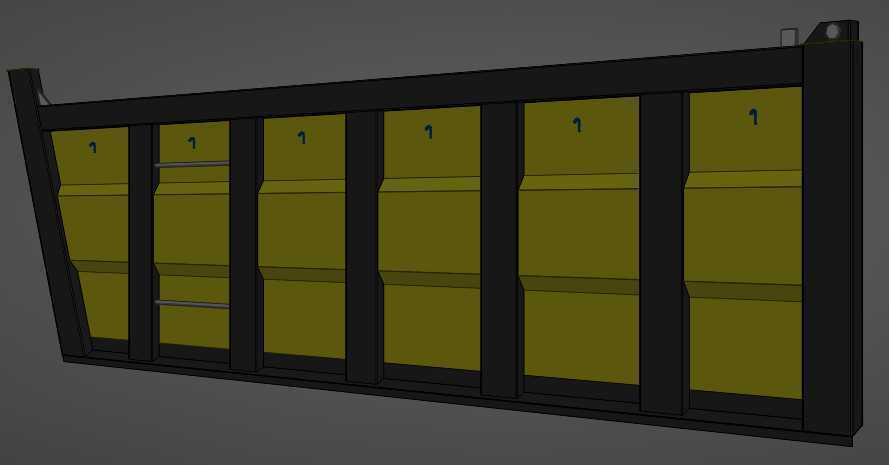

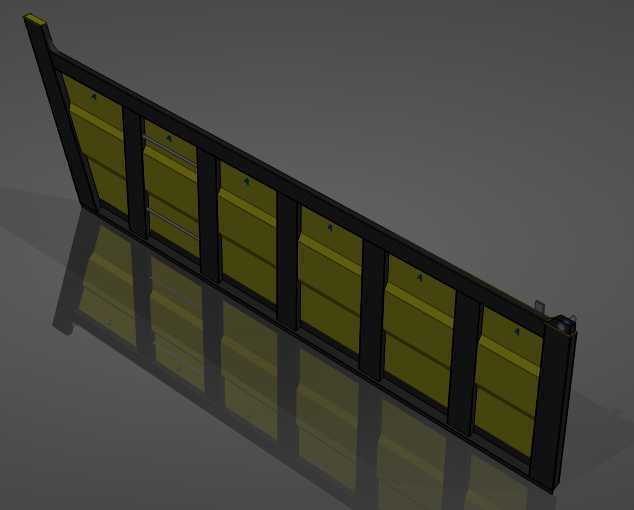

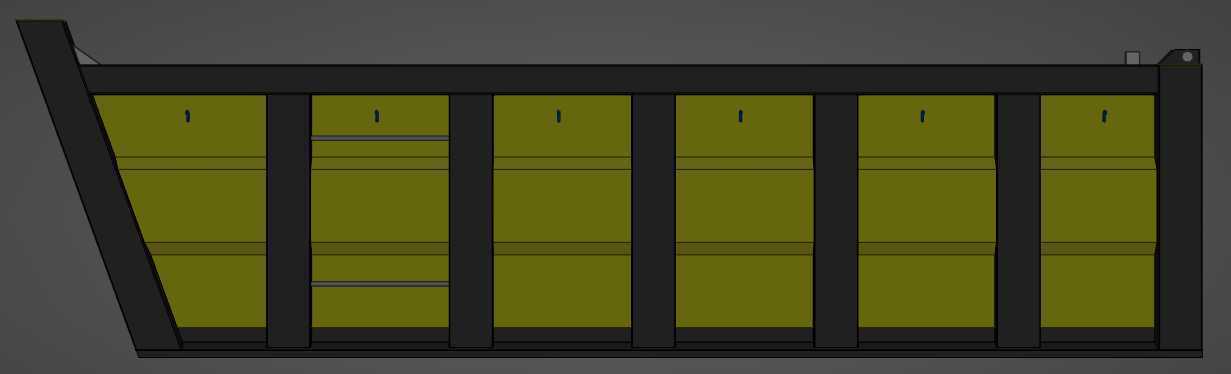

　　尤其是在装载碎石、建筑垃圾这类棱角分明、堆积密度大的物料时，不会出现框架外胀变形导致的栏板关合不严、漏料的问题。栏板内侧的承载面做了分块式加强筋设计，五组竖向加强肋沿栏板长度方向等距排布，肋板与外框架之间采用满焊连接，焊缝高度不小于母材厚度的70%，同时在每道竖向肋之间增设了横向的压型凸起，既可以提升栏板整体的抗凹性能，避免装载机上料时物料直接撞击栏板造成局部凹陷，也能在卸料时减少物料与栏板内壁的接触面积，降低湿黏物料附着残留的概率。考虑到翻斗拖车卸料时栏板需要随车厢倾翻自动开启、回位时自动锁合，在栏板靠近前后端的位置预留了锁钩安装位，安装位的背板做了加厚处理，锁合时的冲击力可以通过加厚背板直接传递到外框架的主纵梁上，

　　不会出现局部应力集中导致的焊缝开裂问题。栏板上沿做了向内的折边处理，折边宽度控制在80mm，一方面可以提升栏板上缘的结构强度，避免装卸作业时被装载机铲斗磕碰变形，另一方面也能在装载轻质散料时起到挡料作用，减少物料从侧边撒漏的情况。在与相邻部件的配合边界上，栏板前端与前挡板的侧边预留了3mm的均匀间隙，后端与后尾板的侧边预留了4mm间隙，间隙处配套安装柔性密封条，既不会因为焊接变形、使用过程中的结构形变导致启闭干涉，也能有效阻挡细颗粒物料从缝隙漏出。栏板的表面做了抛丸预处理后喷涂耐磨防护层，涂层厚度控制在80-120μm，能适应工地、厂区这类多扬尘、多磕碰、易锈蚀的作业环境，延长部件的实际使用寿命。

　　不同于很多通用栏板采用的等厚度板材设计，这款侧栏板在靠近下铰接点的位置做了板材加厚，因为这个区域在装载时承受的物料侧压力最大，卸料时承受的物料摩擦也最集中，局部加厚的设计可以在控制整体重量的前提下，把材料用到应力最高的区域，兼顾结构强度与轻量化需求。在铰接结构的设计上，铰接座采用了带自润滑衬套的分体式结构，衬套选用耐磨铜基石墨材质，日常作业中不需要频繁加注润滑脂，也能在多粉尘的环境下保持顺畅的转动性能，避免长期使用后铰接点锈蚀卡滞，导致栏板无法正常启闭。栏板的整体外形尺寸完全适配对应吨位的FE系列翻斗拖车，安装孔位与底架的预留孔完全对应，不需要现场二次打孔焊接，替换维护时可以直接拆装，降低运维的时间成本。实际作业过程中，这款侧栏板可以满足额定载重下的频繁装卸需求，即使在满载状态下连续做倾翻卸料动作，栏板的形变量也控制在允许范围内，不会出现永久性变形，回位后可以与锁钩可靠啮合，行驶过程中不会因为路面颠簸出现自动脱开的安全隐患。
