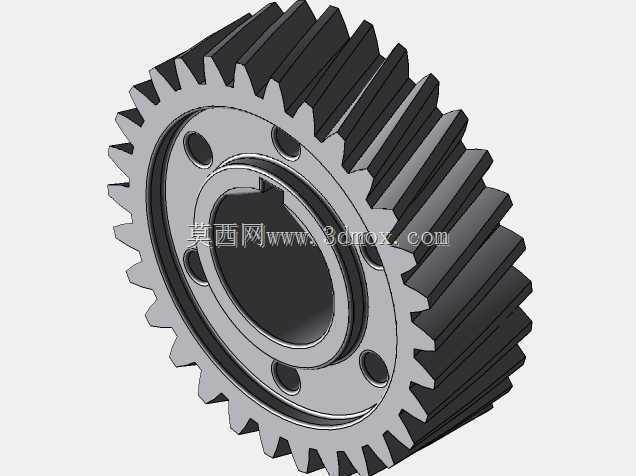

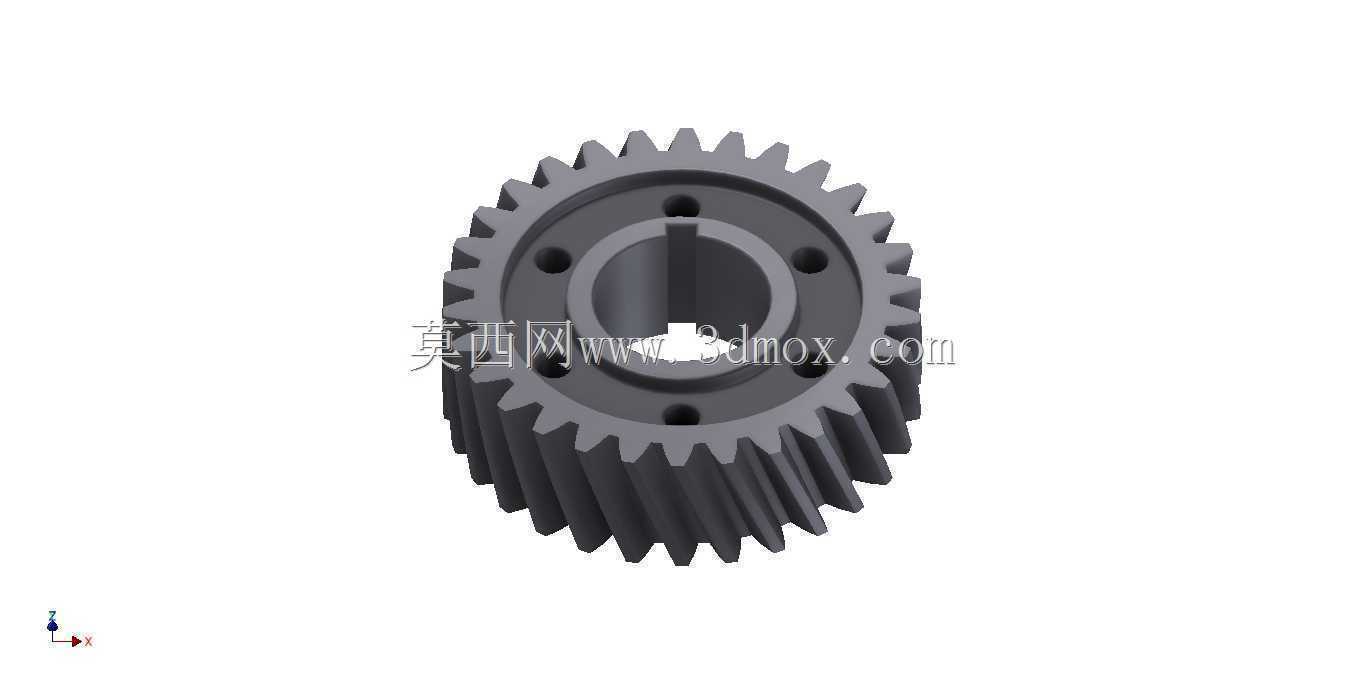

带键槽安装孔的斜齿圆柱传动齿轮

　　这款斜齿圆柱齿轮主要应用在需要平稳动力传递的传动链路中，常见于工业减速装置、机床主轴进给机构、输送线驱动单元等对传动噪音、载荷均匀性有要求的场景。和直齿圆柱齿轮相比，斜齿的轮齿在啮合过程中是逐步进入、逐步退出啮合状态，不会出现直齿啮合瞬间的整齿冲击，因此在中高速传动工况下运行噪音更低，同时啮合重合度更高，单齿承受的瞬时载荷更小，能适配更大扭矩的持续传递需求。

　　齿轮中心设计有带平键槽的通孔，安装时可通过平键与传动轴实现周向固定，传递扭矩的同时能避免齿轮与轴之间出现相对转动，中心孔周边均匀分布的六个小通孔，可用于穿装紧固螺栓，实现齿轮与轴端挡圈或者相邻传动件的轴向锁紧，防止设备运行过程中齿轮出现轴向窜动，保障啮合位置的精度稳定。轮齿部分采用标准渐开线齿形设计，齿向带有固定螺旋角，建模过程中先通过齿廓方程生成端面渐开线齿形，再沿螺旋线路径扫掠生成单个轮齿，之后通过圆周阵列完成全部轮齿的构建，齿根位置做了过渡圆角处理，可减少应力集中，避免长期交变载荷下出现齿根断裂的失效问题。

　　从安装边界来看，齿轮的轮毂厚度、齿顶圆直径、中心孔直径均匹配常规同模数传动件的安装尺寸，可直接替换同参数的直齿轮用于旧设备的传动降噪改造，安装时需要注意保证齿轮与轴的同轴度，控制齿面啮合侧隙在合理区间，避免侧隙过小导致卡齿、侧隙过大引发传动回差。在实际选型应用中，这类斜齿轮通常配对使用，两啮合齿轮的螺旋角大小相等、旋向相反，可抵消部分轴向力，若单对齿轮传动产生的轴向力过大，还可搭配推力轴承承受轴向载荷，保障支撑结构的使用寿命。日常运维中，这类齿轮多采用油浴润滑或者喷油润滑，齿面的加工精度直接影响传动效率与运行寿命，建模时还原的齿形参数可直接用于后续的数控加工、啮合仿真分析，帮助设计人员提前验证传动干涉、载荷分布等问题，减少物理样机的试错成本。
