齿形链板柔性输送设备结构设计

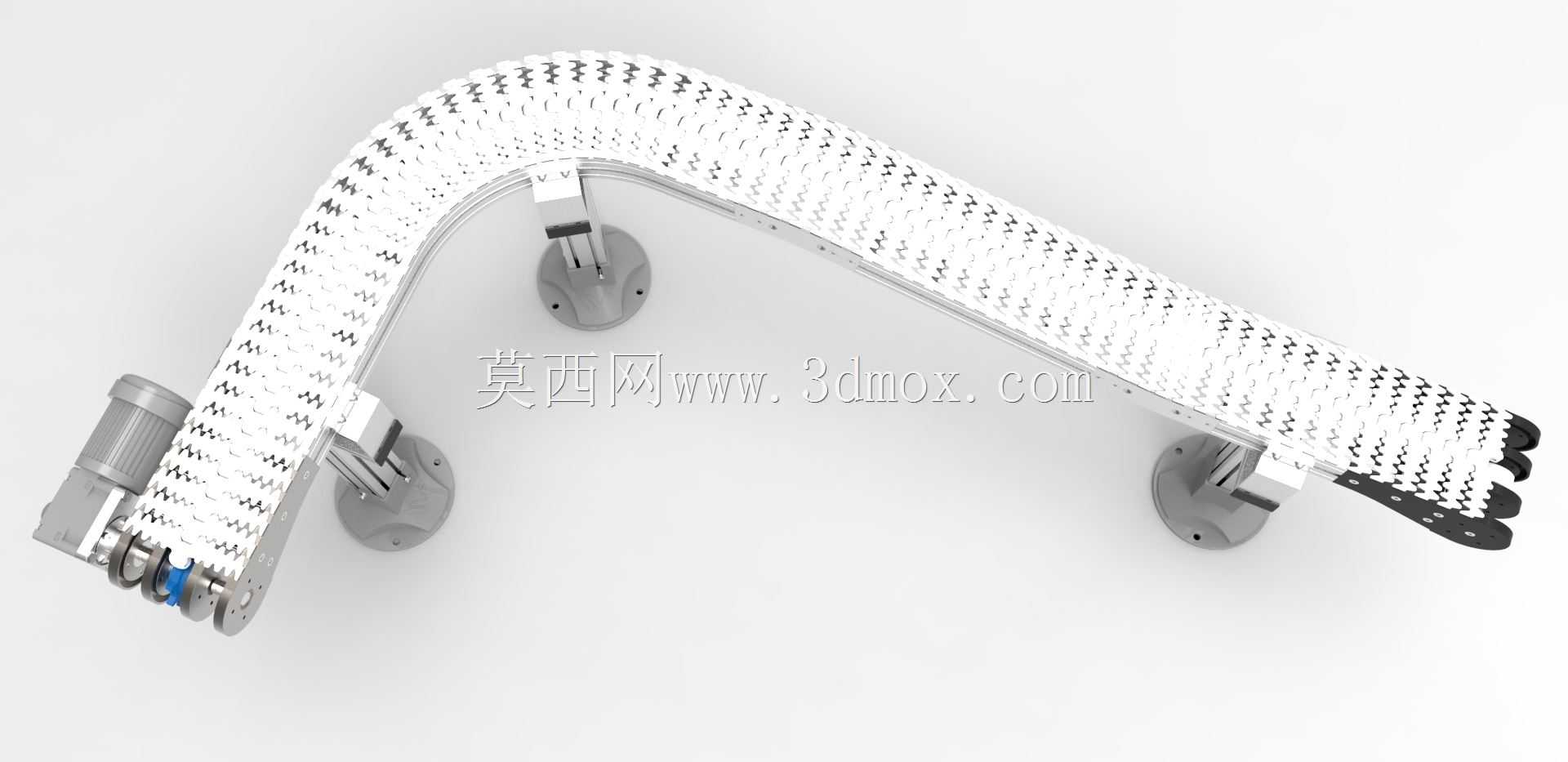

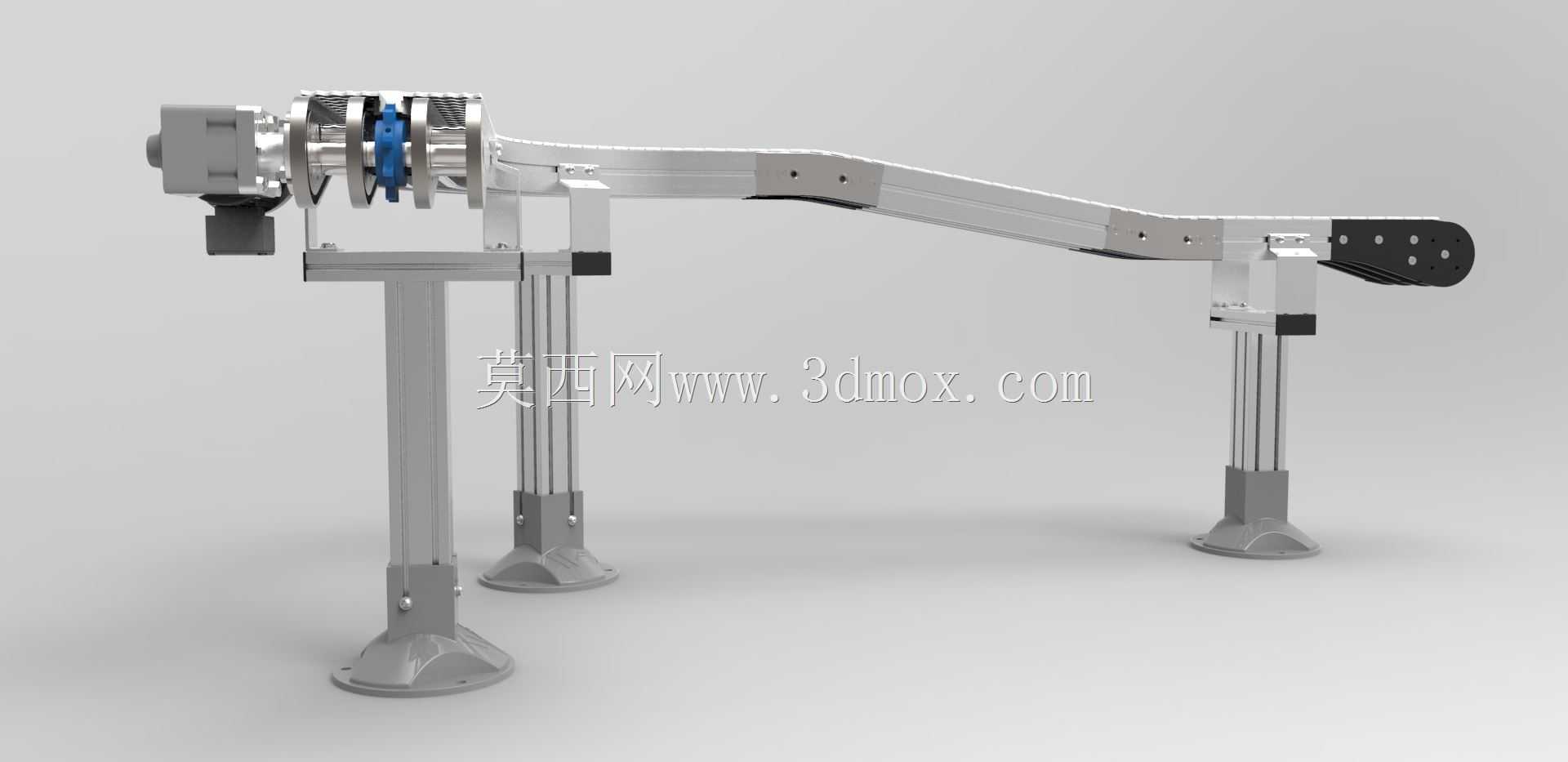

　　这款齿形链板柔性输送结构，在轻工包装、电子元器件组装、食品分装、小型零部件加工流转等产线场景中适配性极强，可满足多工位间短距离工件平稳转运需求，尤其适合对输送面平整度、运行稳定性有较高要求的工序衔接环节。区别于传统皮带输送机易跑偏、不耐剐蹭的缺陷，该结构采用模块化齿形链板作为承载面，单块链板间通过铰接结构串联，可根据产线布局需求实现水平直线输送、小半径水平转弯甚至小角度爬坡输送，无需额外定制多段独立输送线，能大幅缩减产线布局的空间占用与设备投入成本。

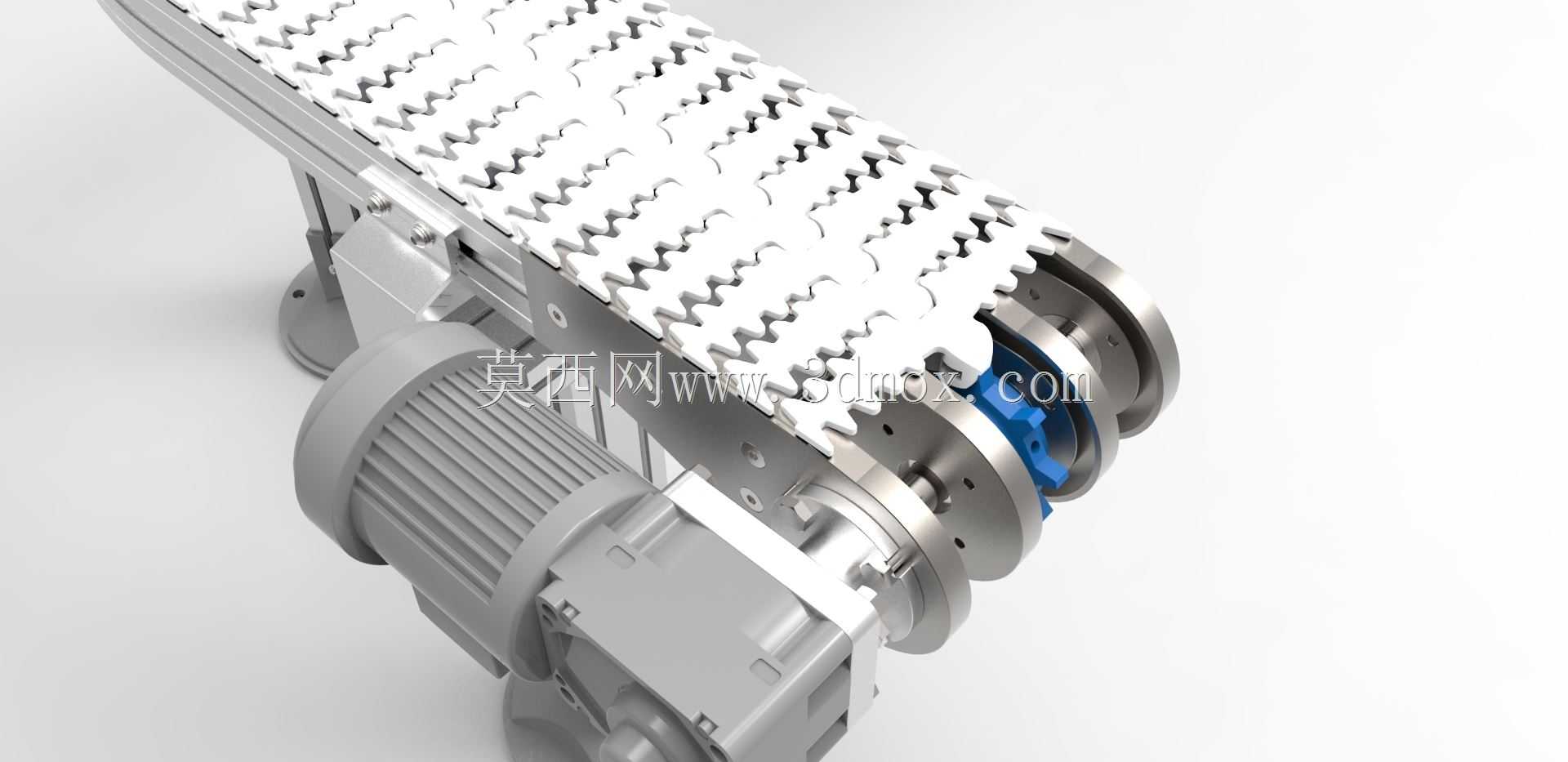

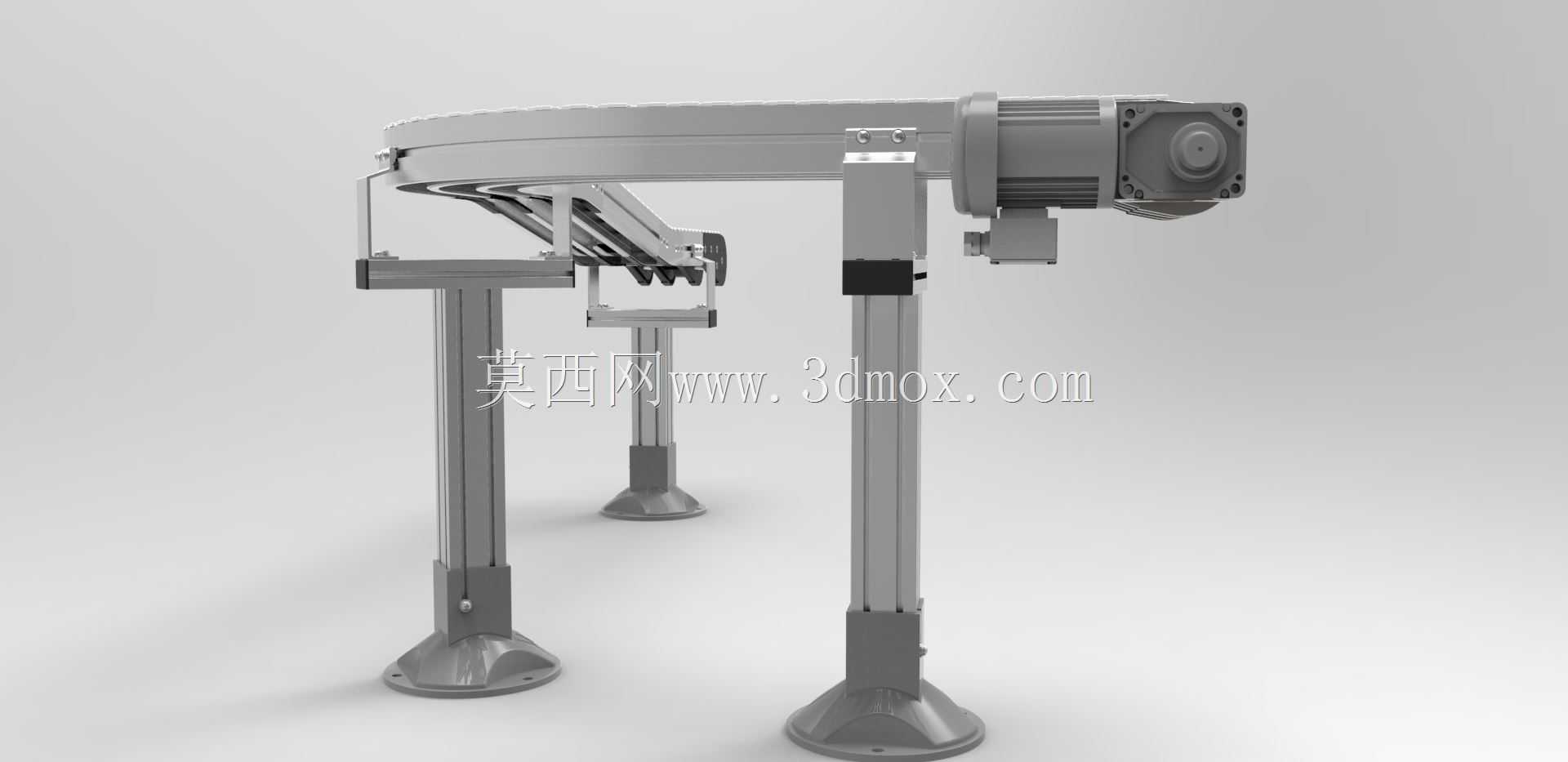

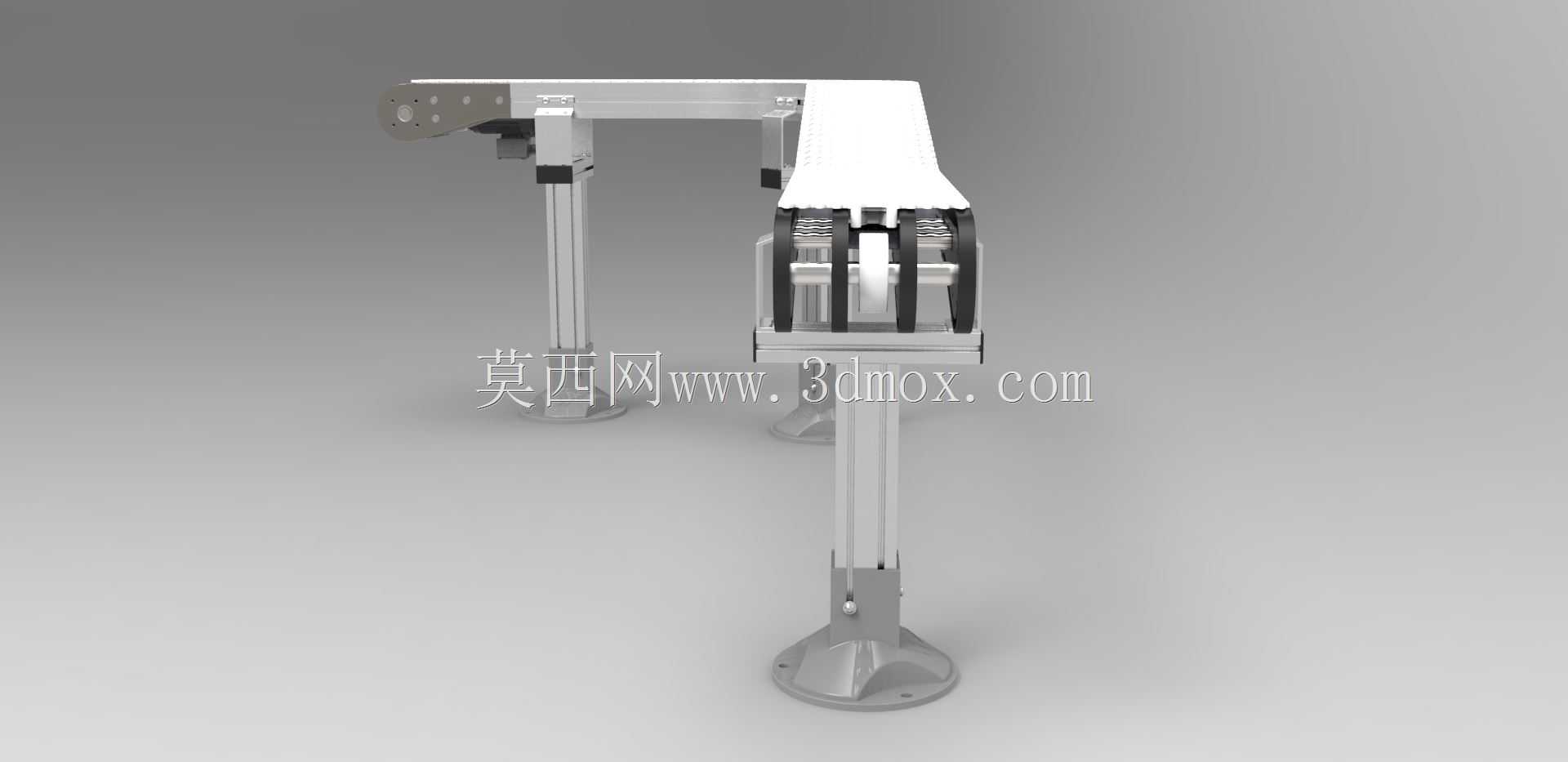

　　从功能特性来看，驱动端采用集成式减速电机直连主动链轮的传动方案，省去了额外的链传动或皮带传动中间环节，传动效率更高，运行噪音更低，主动链轮与链板底部的啮合齿型做了适配修形，啮合过程无卡滞、跳齿风险，从动端配置张紧调节机构，可通过调整从动轴的安装位置补偿链板长期运行产生的磨损伸长，保证链板始终处于合适的张紧状态，避免运行过程中出现跳齿、脱链问题。机架部分采用挤压铝型材作为主体支撑结构，安装脚座可实现高度与水平度的微调，适配不同高度的上下游设备对接需求，输送线两侧可根据实际使用需求加装挡边、工装定位条、传感器安装支架等附件，无需对主体结构做二次加工，拓展性极强。

　　设计过程中优先考虑了安装边界与维护便利性，整机宽度方向的安装预留尺寸可根据链板宽度做系列化适配，单段标准长度的线体可通过拼接实现更长距离的输送需求，链板采用快拆铰接结构，单块链板出现磨损或损坏时无需拆解整线即可完成更换，日常维护仅需定期对铰接位置、链轮轴承补充润滑即可，运维成本极低。输送面的齿形结构可增大与工件间的摩擦力，输送表面光滑无卫生死角，适配有清洁要求的生产场景，驱动端的防护壳体完全覆盖传动部件，可避免生产过程中杂物卷入传动结构造成设备故障，同时满足车间生产的安全防护要求。线体的运行速度可通过配套的调速装置在一定范围内调整，可匹配不同节拍的产线生产需求，无论是间歇式输送还是连续式输送工况都能稳定运行。
