吊顶安装式架空物料输送线结构设计

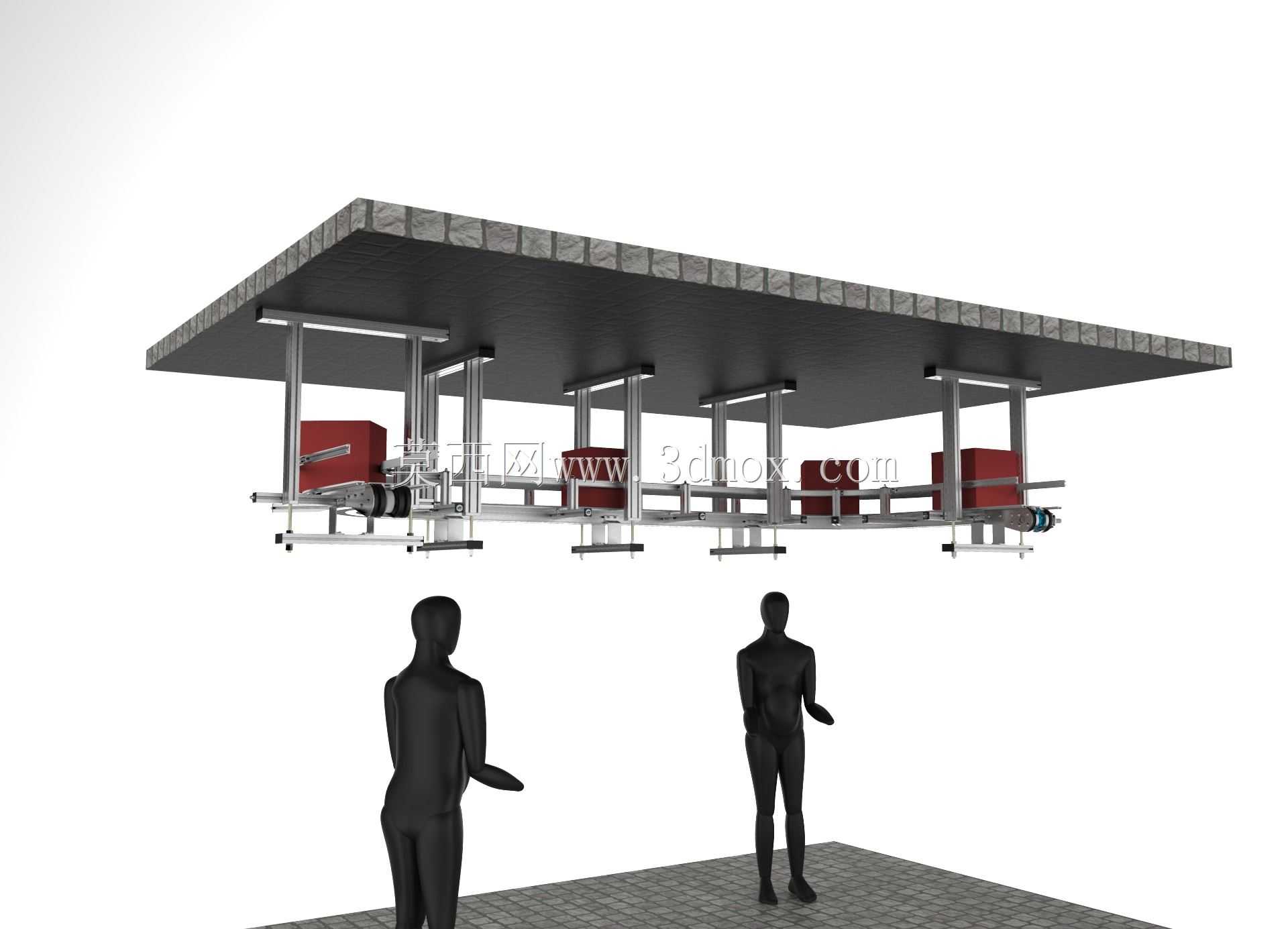

　　这套架空安装的输送设备，主要面向车间地面空间紧张、需要预留完整地面作业通道的生产场景，常见于电子组装、轻工产品装配、电商仓储分拣等领域，用来在工位间完成箱装物料、半成品工件的定点配送，避免地面输送线挤占人员通行、设备摆放的空间，同时能减少地面动线交叉带来的作业干扰与安全隐患。设备整体采用顶部吊装的固定安装方式，主支撑框架选用工业铝型材搭建，通过顶部膨胀连接结构与厂房天花板的承重梁固定，所有竖向支撑柱沿输送路径排布，不占用地面有效作业面积，安装时需要提前核算厂房顶部的承重载荷，确保支撑点的受力满足满载运行的要求，支撑柱的排布间距结合输送段的负载重量设置，避免长跨距段出现型材挠曲变形影响输送平稳性。输送主体采用模块化的链板结构，

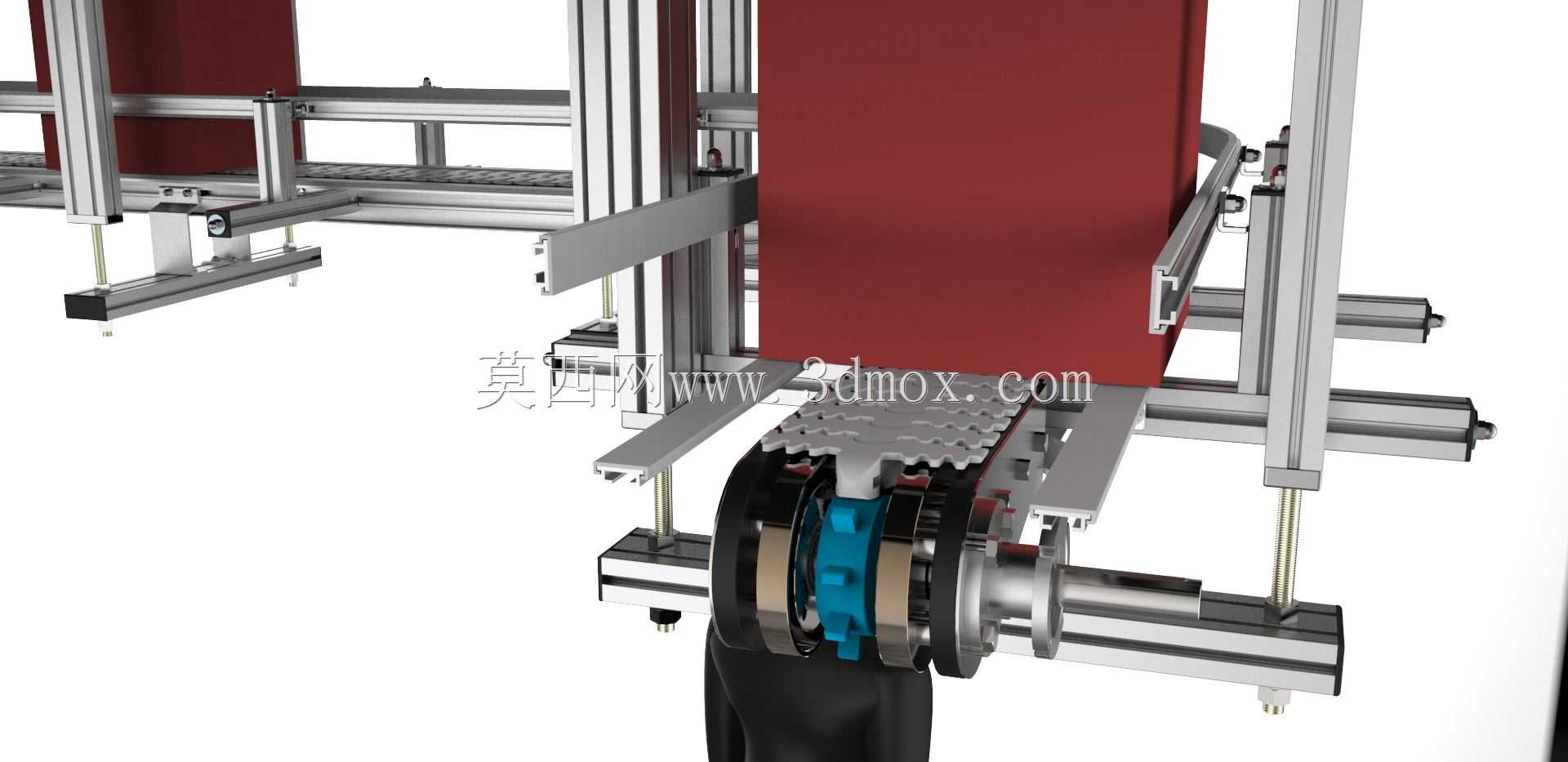

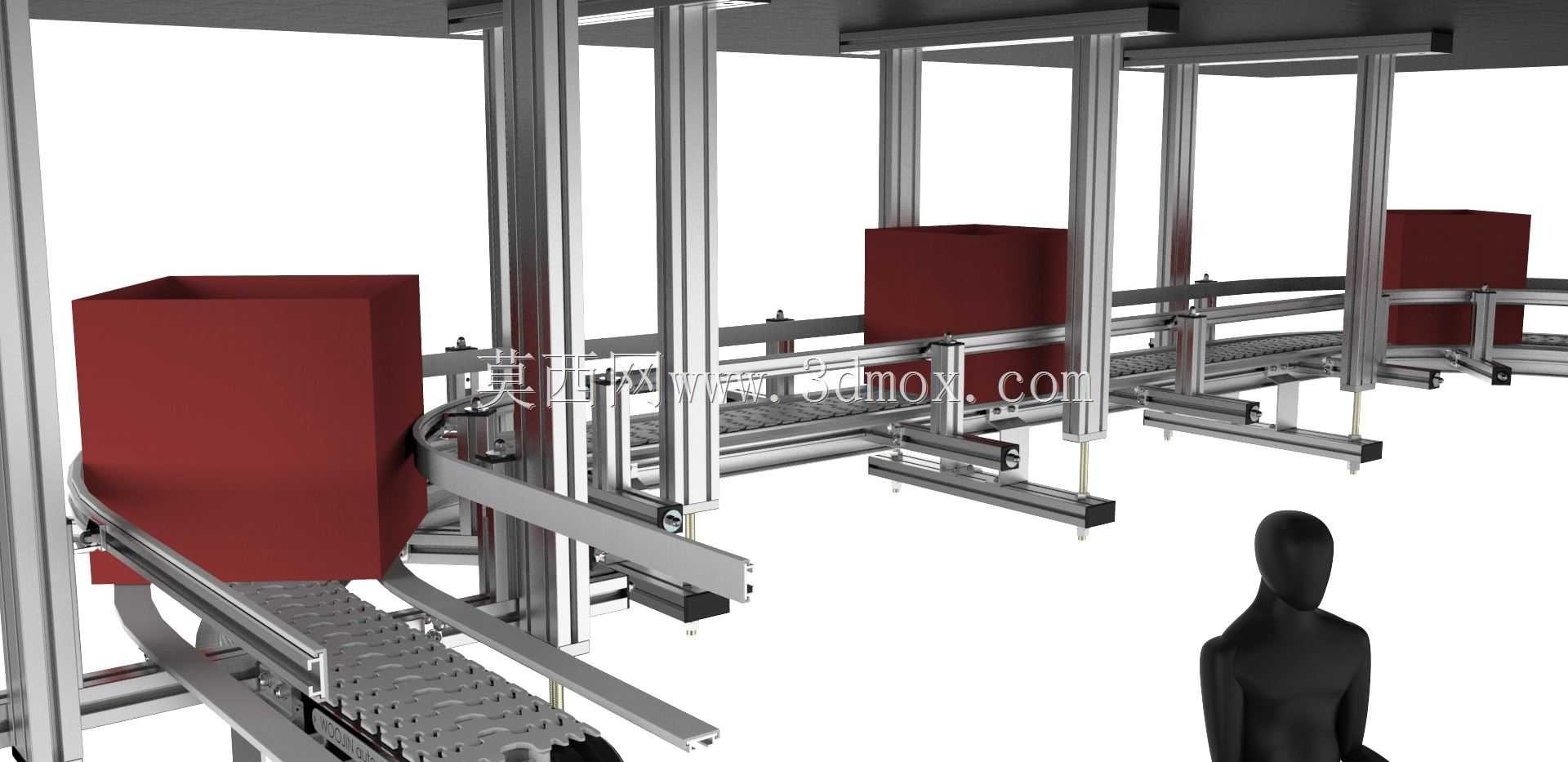

　　可根据车间的实际布局需求拼接直线段、90度转弯段，实现多路径的物料流转，线体侧边设置的可调导向结构，可根据输送箱体的尺寸调整导向间距，避免物料在输送过程中出现偏移、卡滞，线体下方预留的悬挂工位接口，可配套加装挡停机构、扫码组件、物料顶升移栽结构，满足不同工序间的物料暂存、分流需求。设计过程中优先考虑了安装与后期维护的便捷性，所有型材连接均采用标准紧固件拼接，无需现场焊接作业，转弯段的驱动模块采用独立的一体式安装座，可单独拆卸维护，不会影响相邻直线段的正常运行；线体的输送高度结合现场作业人员的操作范围设置，确保物料到达工位时，操作人员无需过度抬臂或俯身即可取放工件，降低长时间作业的疲劳度。设备的整体布局充分考虑了厂房的空间边界，

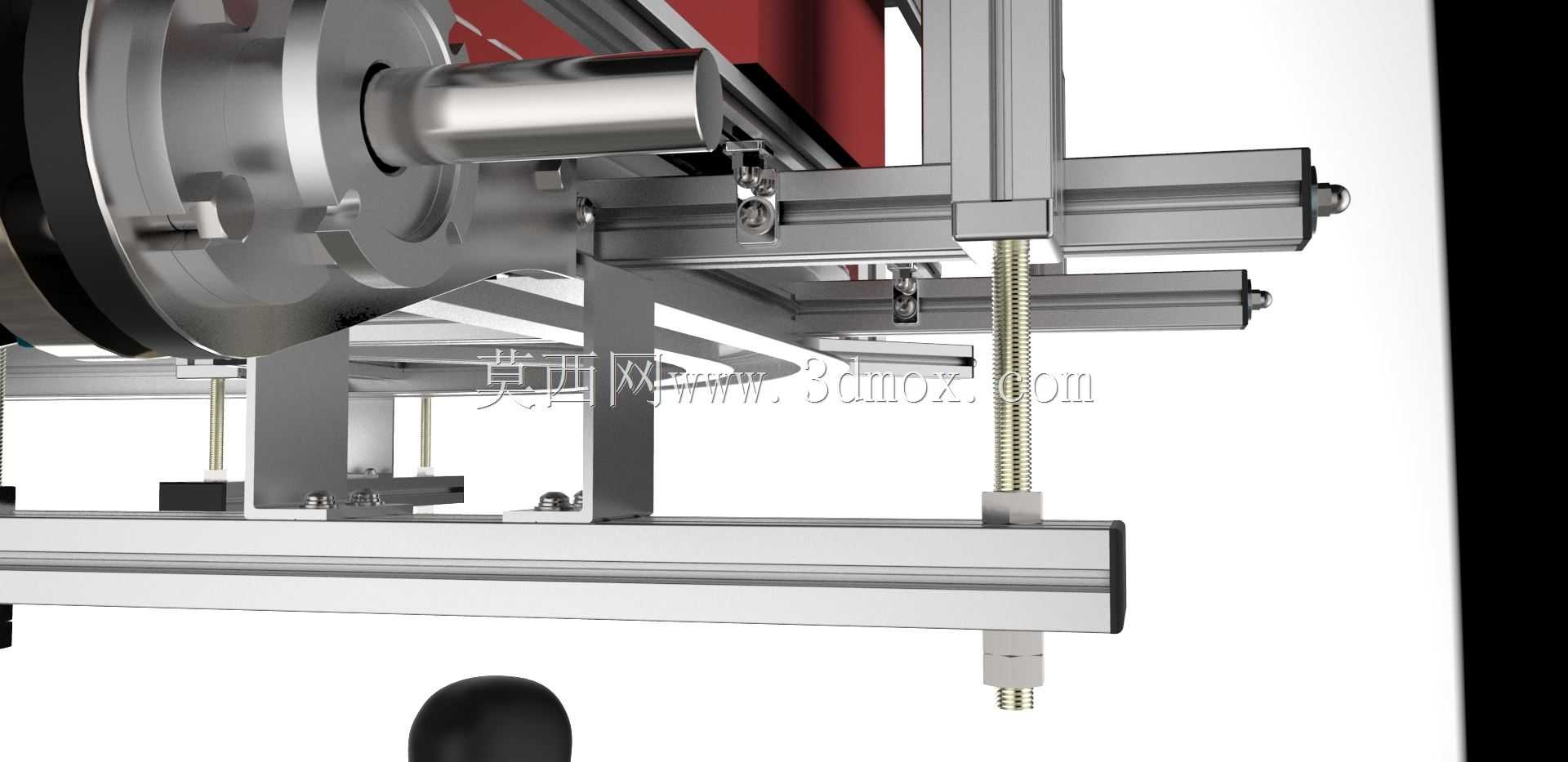

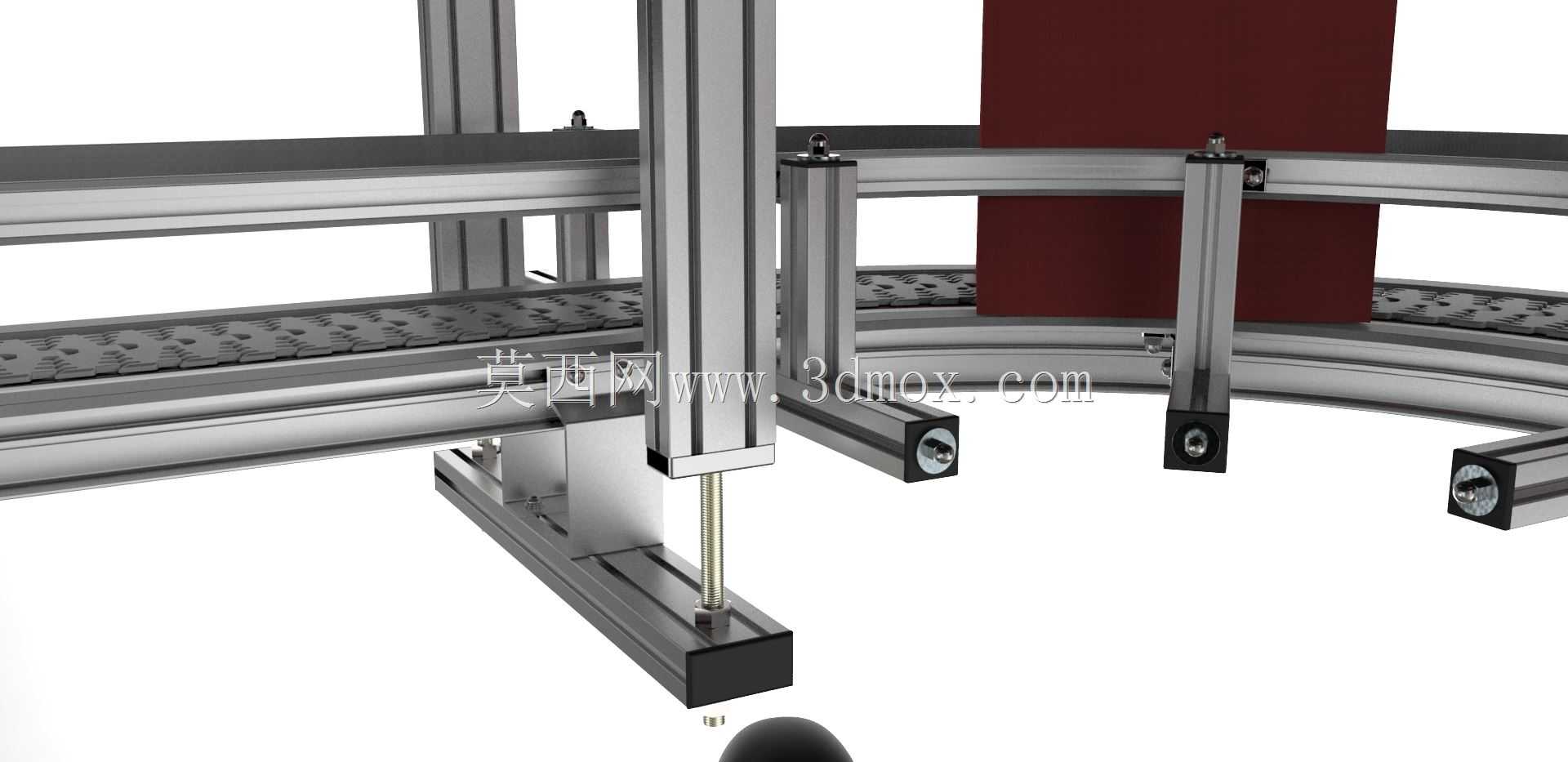

　　竖向支撑避开了顶部的消防管线、通风管道、照明线路的布设位置，输送路径的转弯半径匹配所输送箱体的最大外形尺寸，避免转弯时物料与支撑结构发生剐蹭，线体的边缘与厂房立柱、墙面预留足够的安全间隙，满足日常巡检、部件更换的操作空间需求。整套输送结构的动力段布置在直线段的端部位置，通过链轮带动链板匀速运行，运行速度可根据生产节拍调整，适配不同产能下的物料输送节奏，架空布设的方式也能减少地面灰尘、杂物对输送面的污染，适合对生产环境洁净度有一定要求的作业场景。
