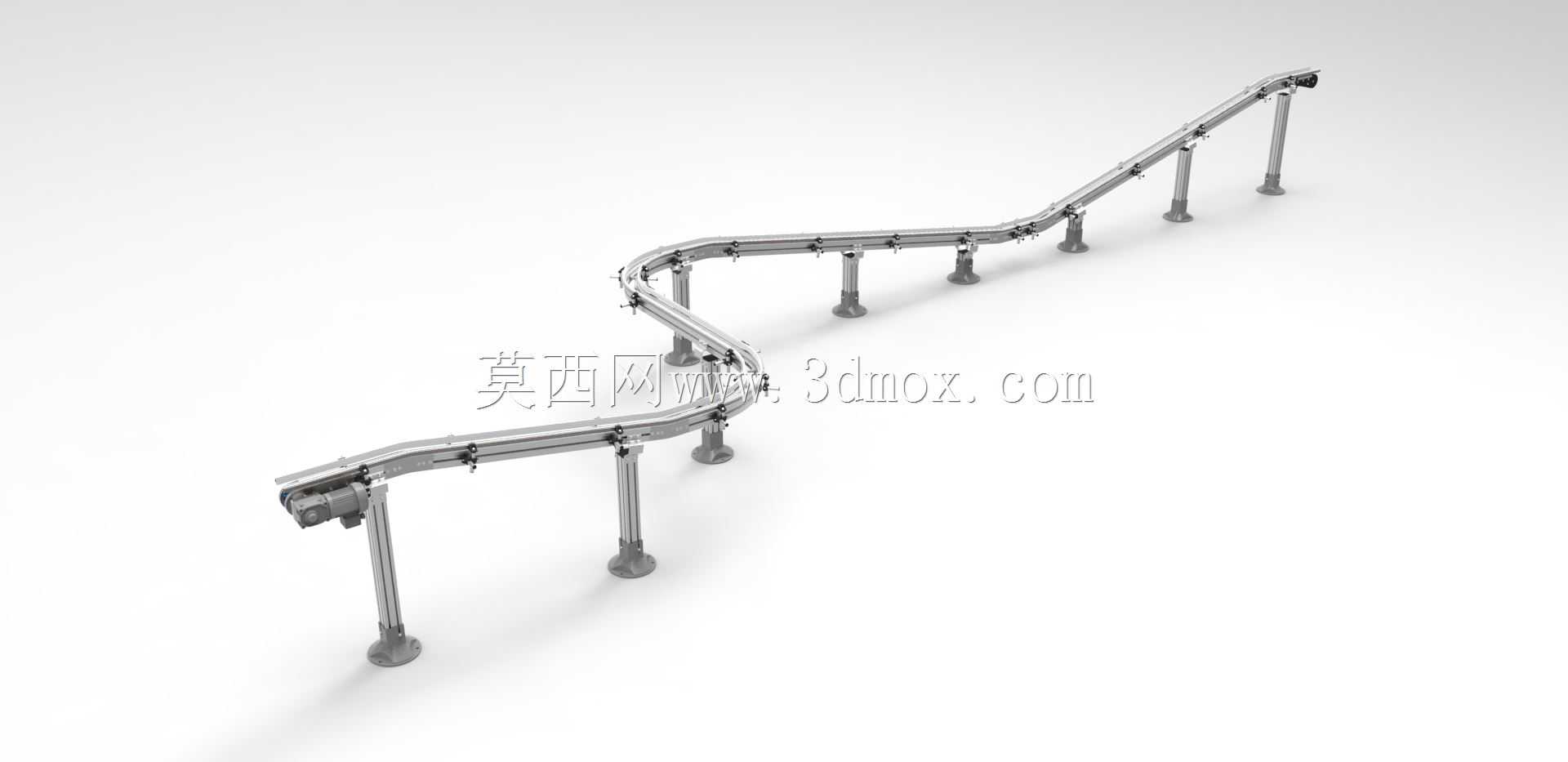

可垂直水平转向柔性输送线结构设计

　　这款柔性输送结构可同时覆盖水平转向与垂直抬升的物料输送需求，在食品包装、电子元器件组装、日化产品分装等多类离散制造产线中都有广泛适配空间，尤其适合车间场地受限、需要跨工位绕开现有设备布局的输送场景，无需拆分多段独立输送线即可完成连续变向输送，减少物料在多段线体转接处的卡滞、掉落风险。从结构设计逻辑来看，线体主体采用分段式模块化链板拼接思路，每段链节预留小角度偏转余量，累积后可实现小半径水平转弯与平缓坡度抬升，无需额外配置转角转接机构，整体线体的走线曲率可根据现场安装空间灵活调整，适配不同车间的布局改造需求。支撑结构采用带可调脚杯的立式支腿，支腿与线体主梁的连接位置可沿梁体滑槽滑动调整，现场安装时可根据转弯段、

　　爬坡段的受力分布灵活增减支腿数量，调整支腿固定位置，保证整线运行时的结构稳定性，避免长悬臂段出现运行抖动。线体驱动端布置在低位水平段起始位置，采用一体式减速驱动单元直接驱动主动辊轮，动力通过链板间的铰接结构逐段传递，爬坡段的链板内侧自带限位导向结构，可避免抬升段链板受物料重力作用出现下滑、跑偏问题，水平转弯段的主梁内侧加装耐磨导向条，约束链板的侧向偏移量，降低长期运行的链板磨损速率。安装边界方面，线体的标准段宽度适配常规小型盒装、袋装物料的输送尺寸，支腿的可调高度范围可覆盖常规车间作业面的高度差需求，转弯段的最小转弯半径可控制在较小范围，能在狭窄的设备间隙中完成走线布置，爬坡段的最大抬升角度可根据输送物料的摩擦特性调整，

　　避免物料在爬坡段出现下滑。设计时针对不同输送段的受力差异做了结构补强，转弯段的主梁壁厚比直行段略高，支腿的固定点加密布置，抵消链板转弯时产生的侧向离心载荷，爬坡段的链板表面可根据输送物料类型选择附加防滑结构，无需整体更换链板即可适配不同物料的输送需求。整线的所有连接节点均采用快装式紧固件，后期维护时可单独更换磨损的单段链节或导向条，无需拆解整线结构，降低产线停机维护的时间成本。
