转弯式双向柔性链板输送设备结构

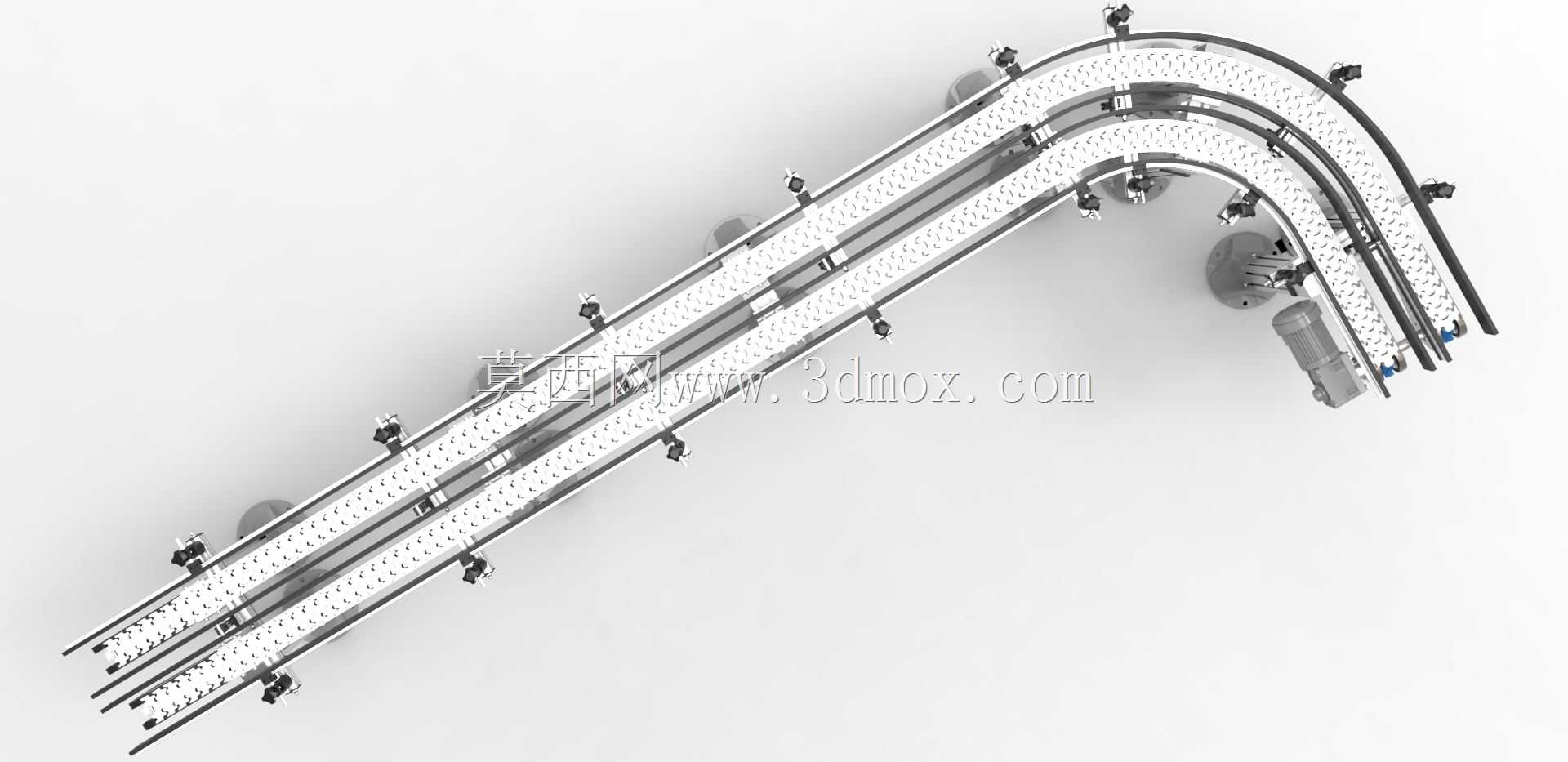

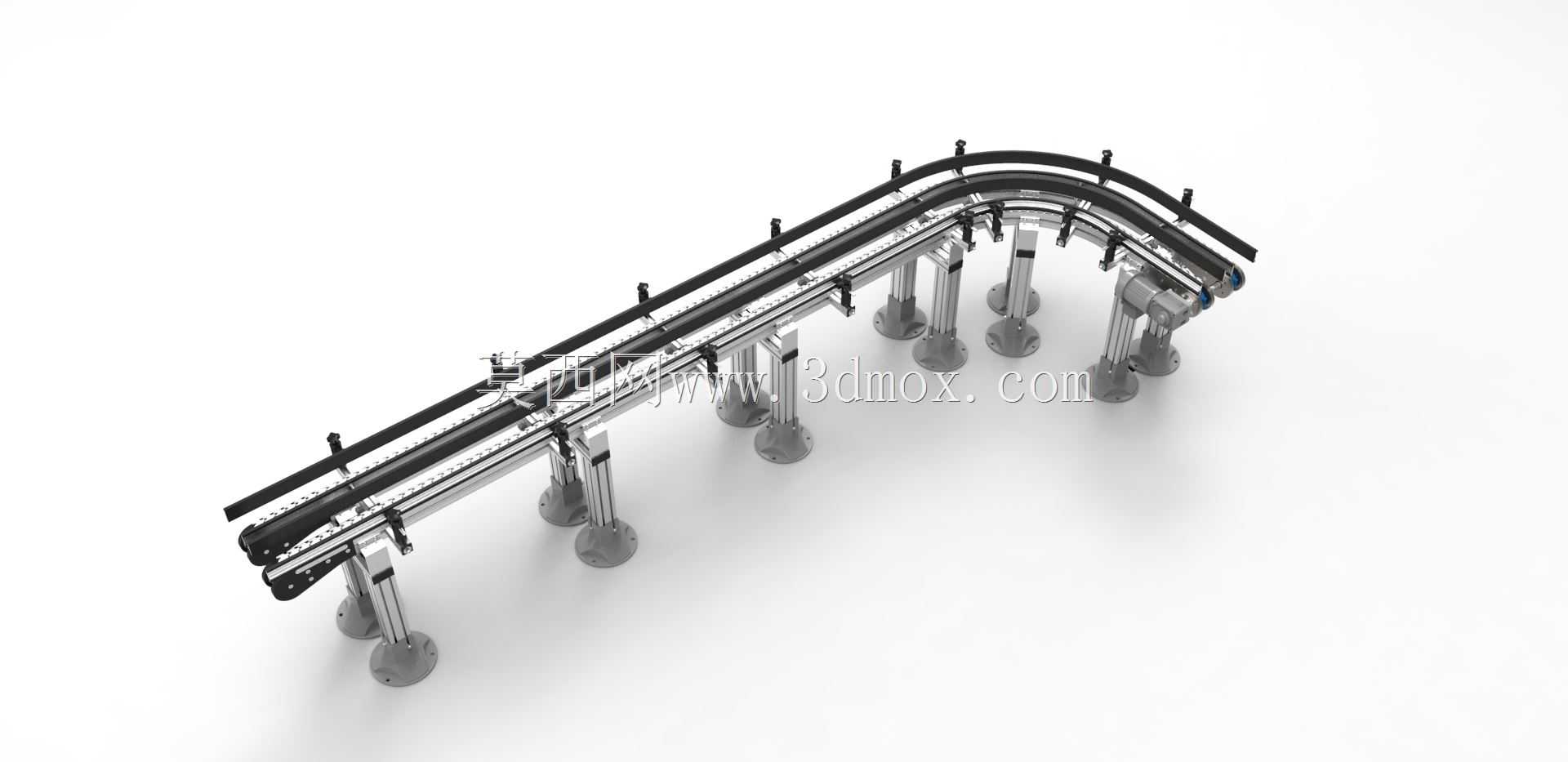

　　该款双向柔性输送结构主要面向食品包装、日化产品分装、电子元器件组装等多行业的产线物料转运场景，可适配多段产线衔接时的转向、变向输送需求，解决常规直线输送设备无法适配弯道布局、单方向输送难以适配产线回流设计的痛点。设备采用柔性齿形链板作为承载输送介质，链板采用工程塑料材质搭配内嵌钢丝抗拉层，既保证小半径转弯时的弯折适应性，又能在长期往复运行中避免链板拉伸变形，适配的最小转弯半径可根据产线布局调整，能在有限车间空间内完成90度甚至180度的物料转向输送，无需额外增设转角移栽机构，减少产线的设备投入与占地空间。从设计思路来看，该结构采用模块化拼接思路，直线段、转弯段、驱动段均为独立可拆分单元，

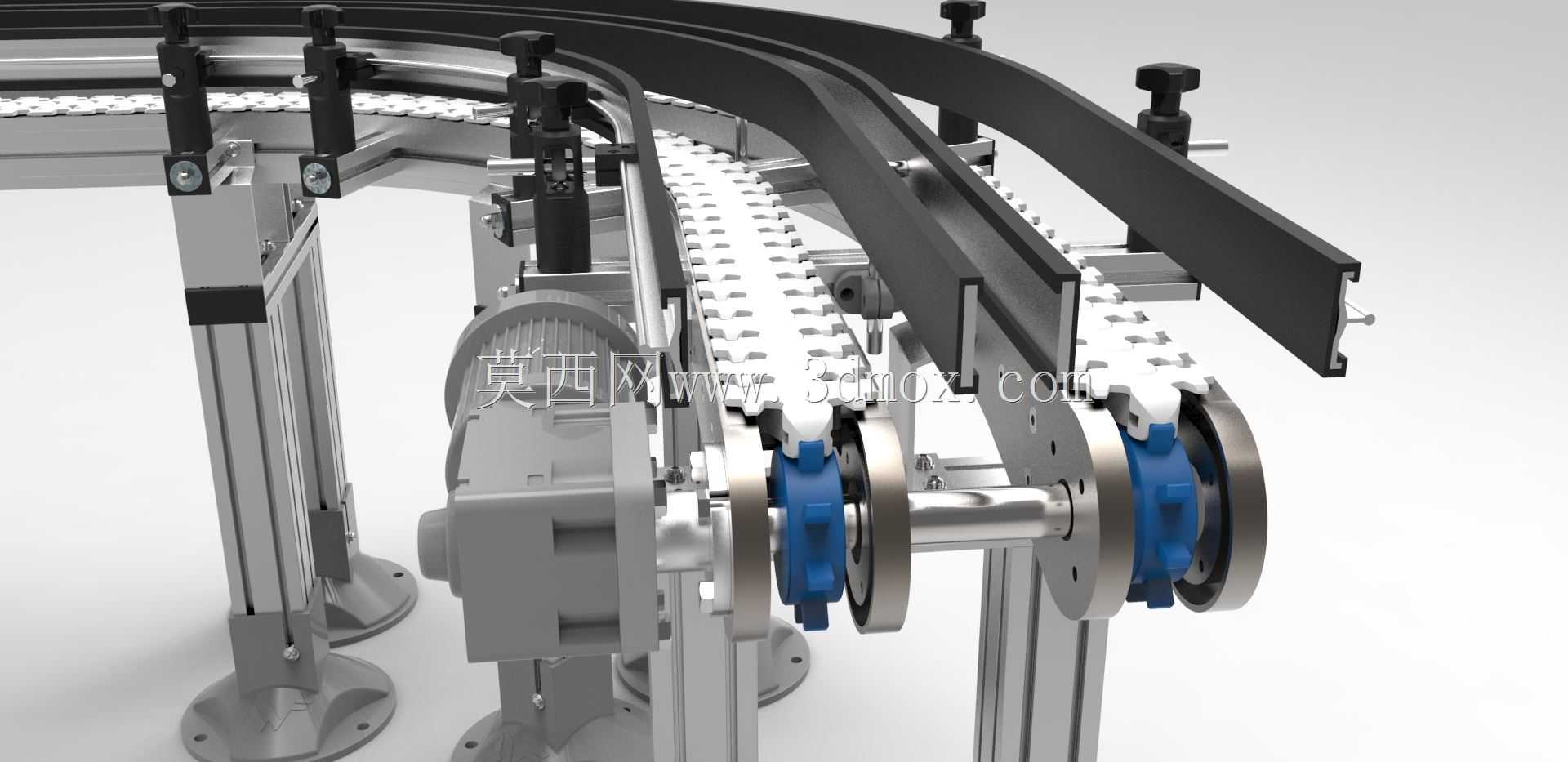

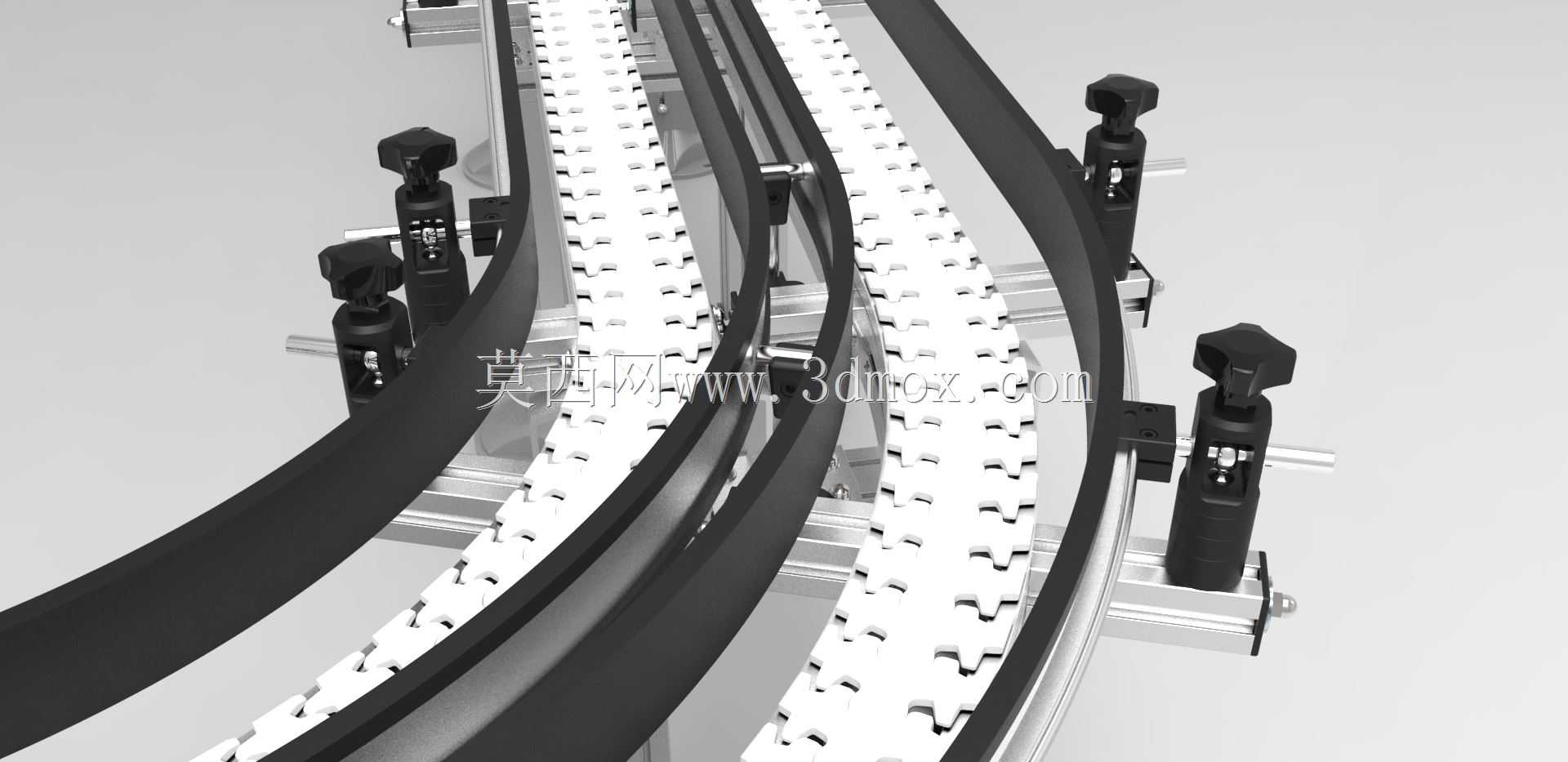

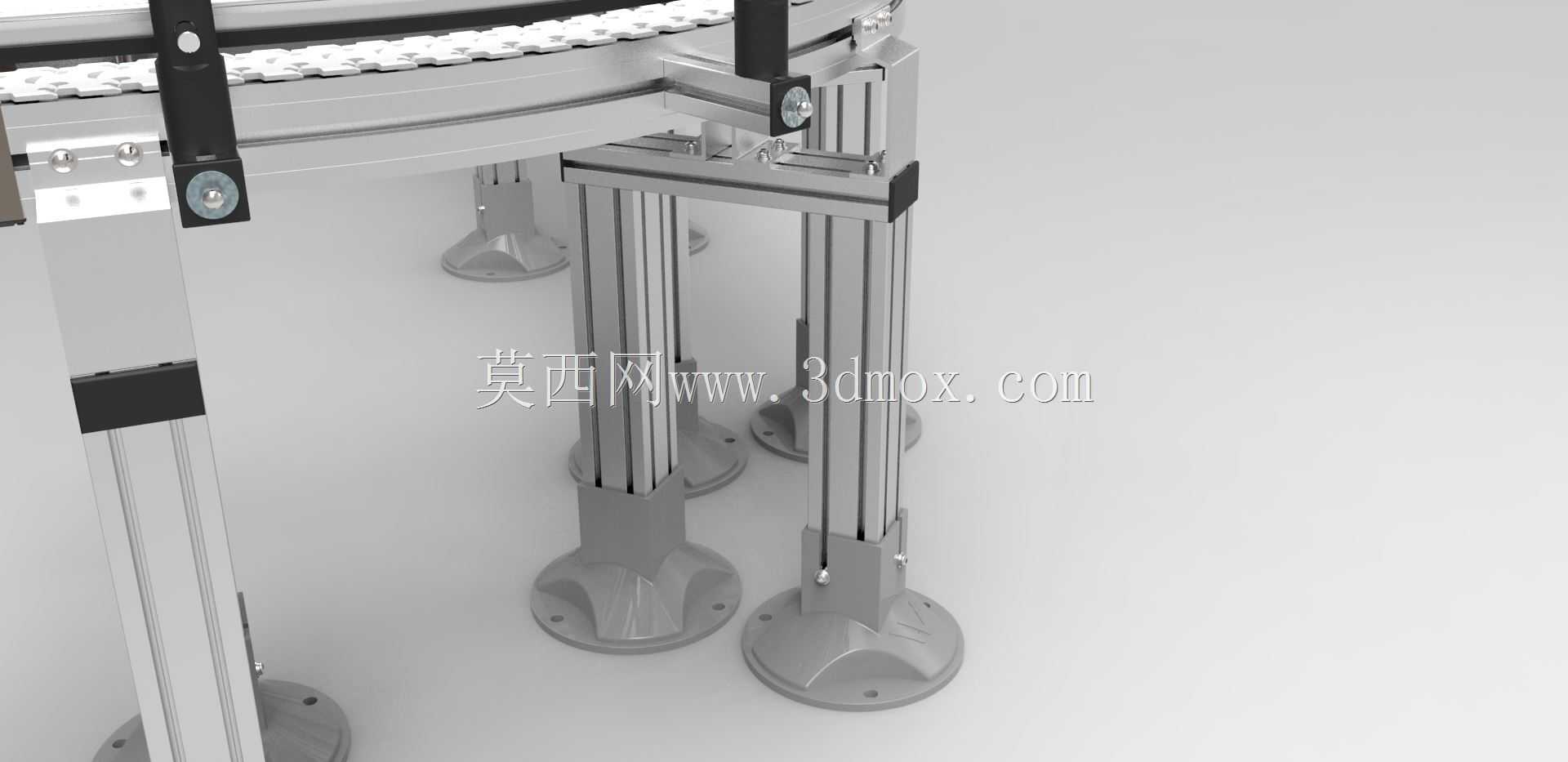

　　安装时可根据现场产线的布局需求自由组合段长与转弯角度，支撑腿采用可调节高度的铝型材支脚结构，可适配不同高度的上下游设备对接需求，支脚底部配置防滑减震脚垫，抵消设备运行时驱动电机带来的振动，保证输送过程的平稳性。驱动单元集成在转弯段侧方，采用减速电机直接驱动主动链轮的结构，省去了额外的链传动环节，减少传动损耗与后期维护点，两侧的导向护栏采用可调节安装结构，可根据输送物料的外形尺寸调整护栏间距，适配从扁平包装盒到小型异形工件的不同输送需求，护栏顶部配置快拆式锁紧旋钮，调整间距时无需额外工具即可完成操作。设备的双向运行功能通过电机正反转控制实现，可在同一条线体上完成物料的正向输送与空工装板的反向回流，无需单独设置回流线体，

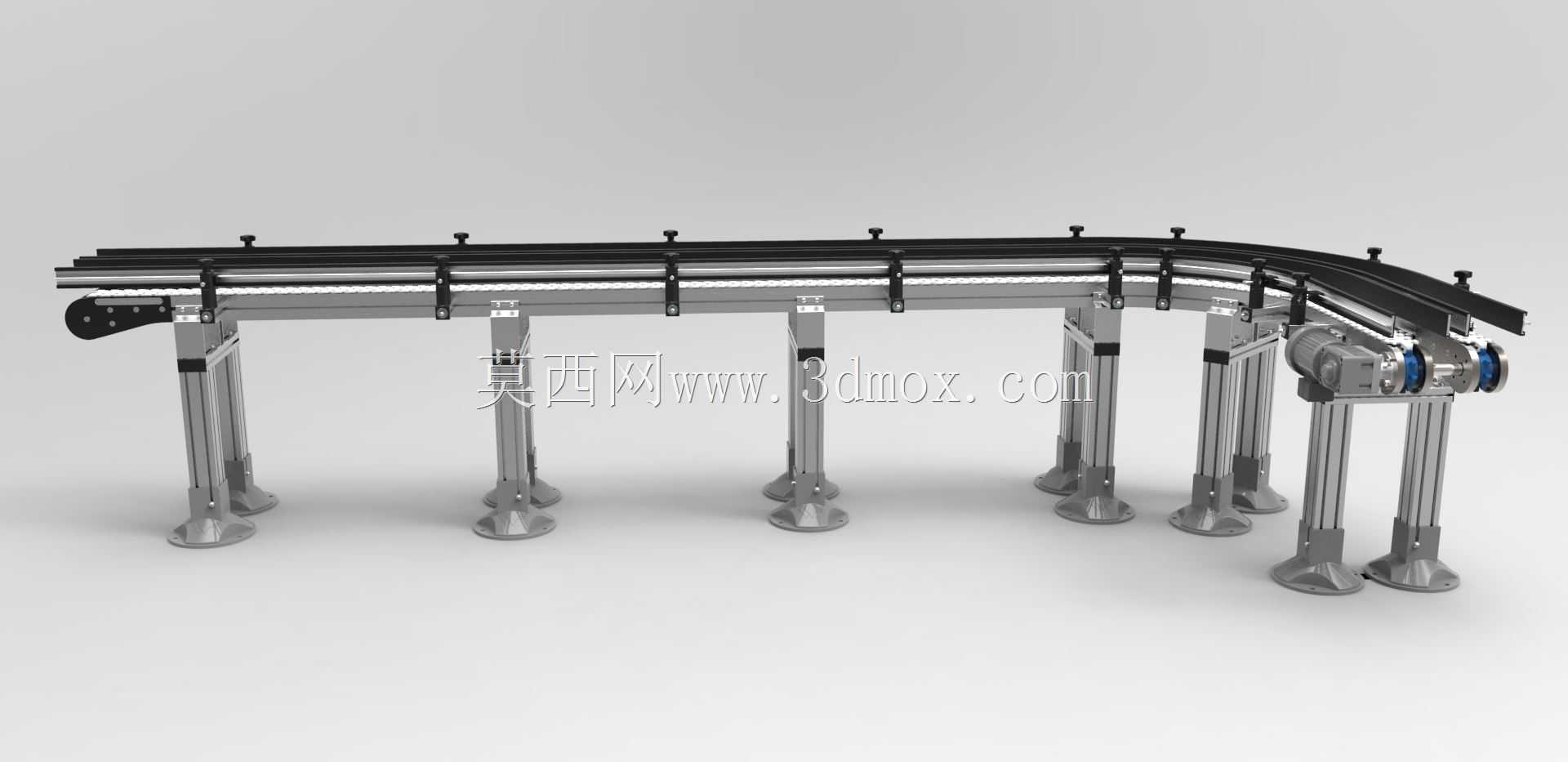

　　大幅缩减产线的整体布局宽度，尤其适合车间空间受限的中小型生产车间使用。安装边界方面，该结构的标准段直线段单节长度可在500mm到2000mm区间选配，转弯段的转弯半径常规配置为150mm到500mm区间，整体线体的安装高度可在700mm到1200mm区间调节，可对接多数常规生产设备的出料高度，链板的运行速度可通过驱动端的调速模块在0m/min到30m/min区间调整，适配不同生产节拍的产线需求。线体的侧边预留了传感器安装槽位，可直接安装光电传感器、计数传感器等检测元件，无需额外打孔加工，方便后期接入产线的自动化控制系统，实现物料的到位检测、积放控制等功能。链板与导轨之间采用低摩擦耐磨条接触，长期运行无需频繁加注润滑油，避免对输送的食品、电子类物料造成油污污染，耐磨条采用卡槽式安装，磨损后可直接抽出更换，无需拆解整体线体结构，大幅降低后期维护的时间成本。
