转弯型PRT链式输送设备结构设计

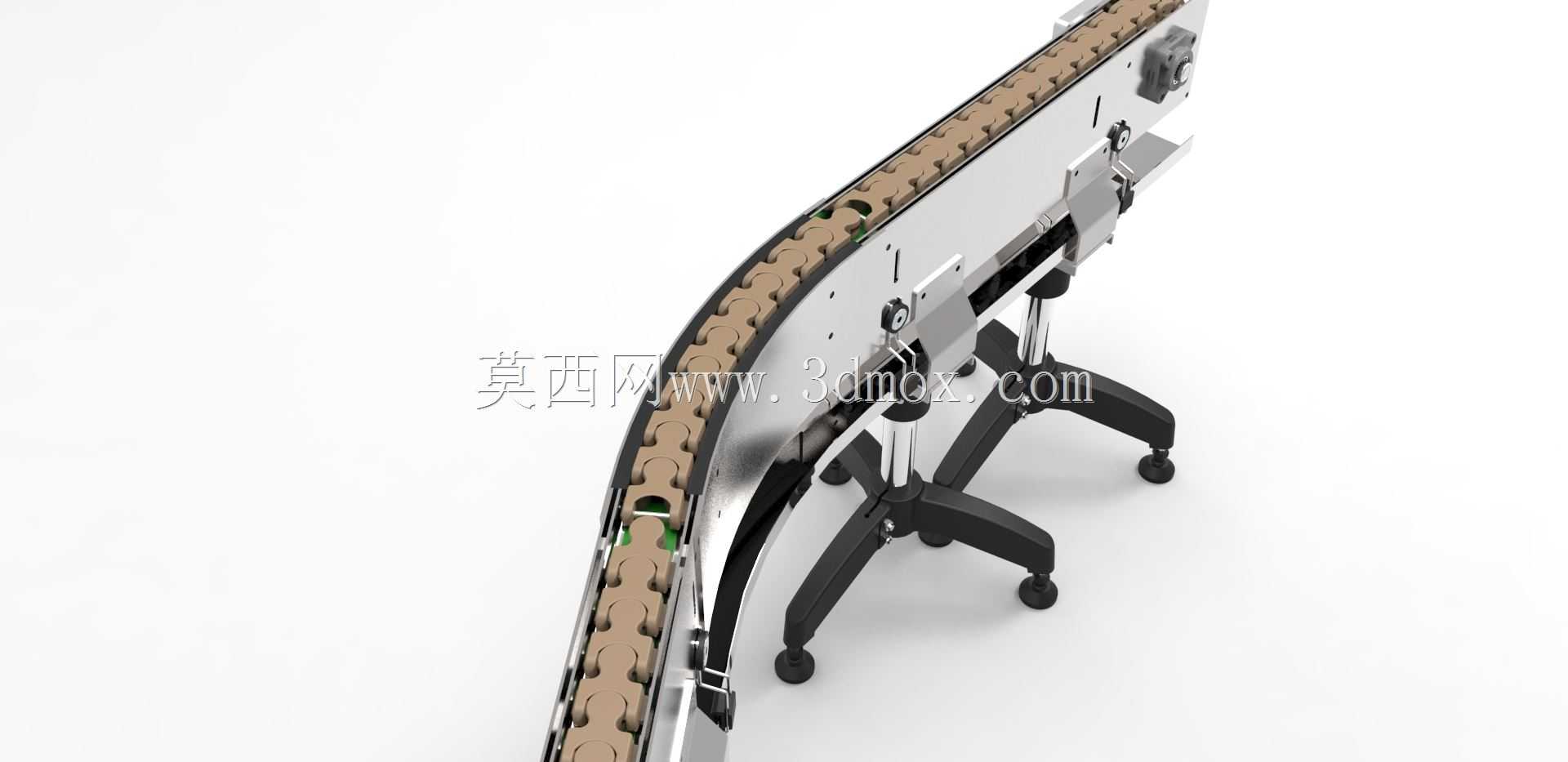

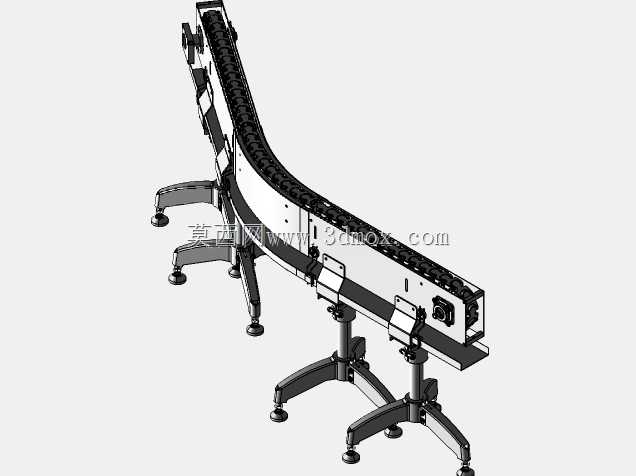

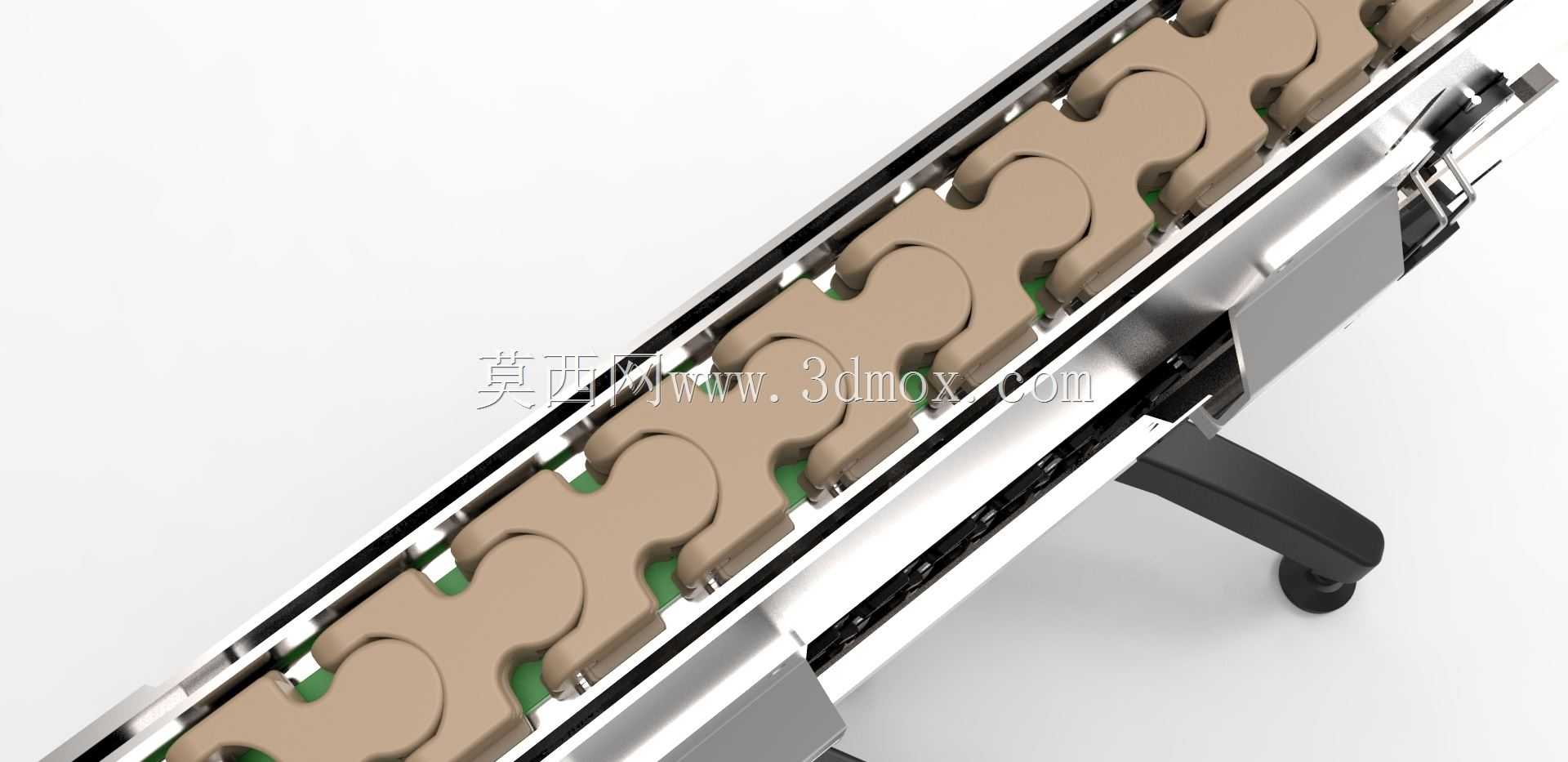

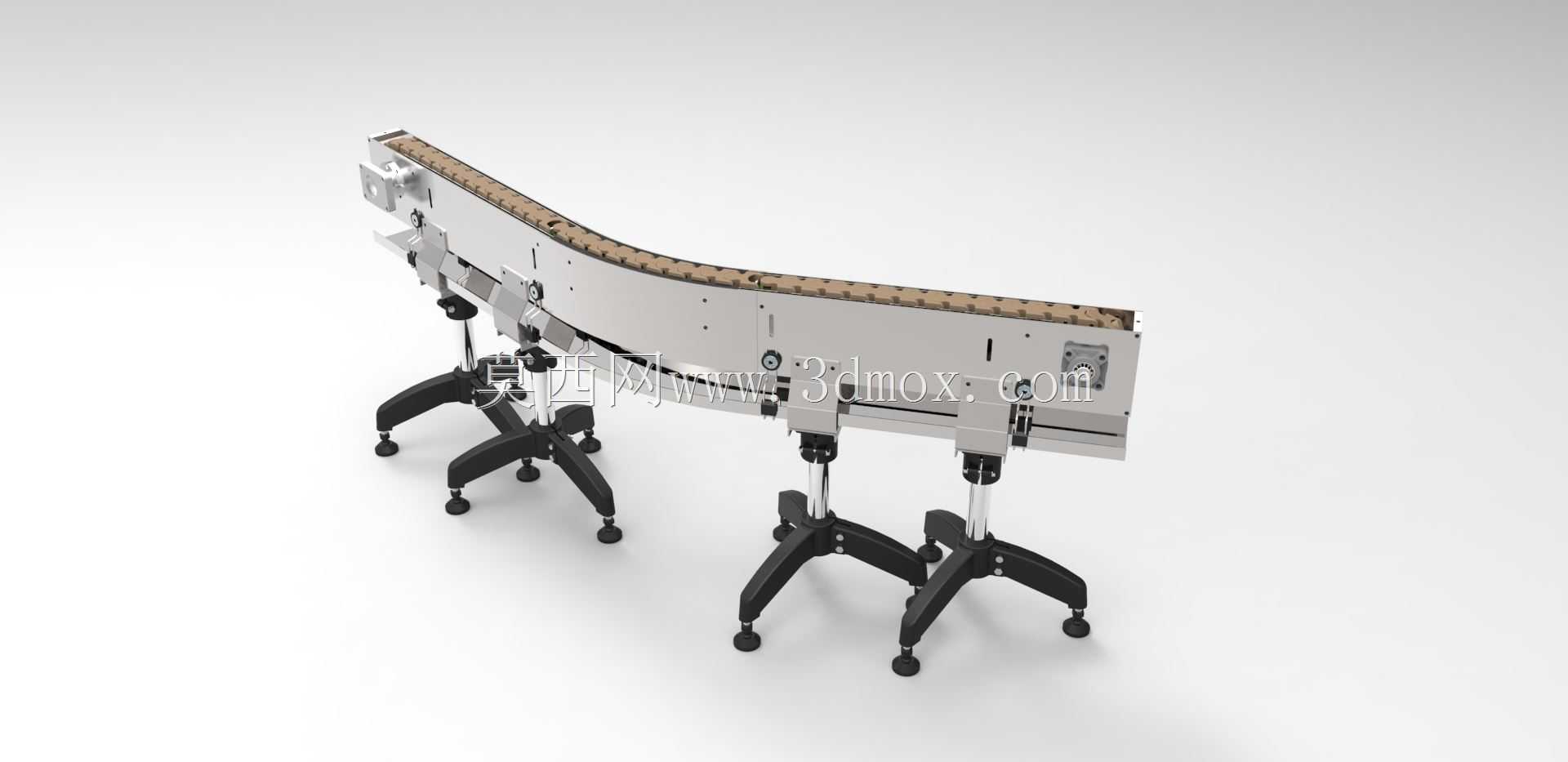

　　这款转弯链式输送设备主要面向生产车间内的空间受限场景设计，可在生产线转角位置完成工件的平稳转向输送，避免直线输送线占用过多厂房面积，常见于食品包装、电子元器件组装、日化产品灌装等连续生产场景中，衔接前后段直线输送工位，让整条产线的布局更贴合车间的实际建筑边界，减少工件在转角位置的人工转运环节，降低生产过程中的物料磕碰风险。设备主体采用侧弯平顶链作为输送载体，链节之间采用铰接结构设计，可在水平方向完成90度转向动作，链板表面平整光滑，不会对输送的工件底部造成刮擦损伤，适配各类规则外形的盒装、瓶装、小型工装托盘类工件的输送需求。支撑结构采用可调节高度的脚架设计，支脚底部配置万向调节脚杯，可根据现场地面的平整度调整支脚高度，

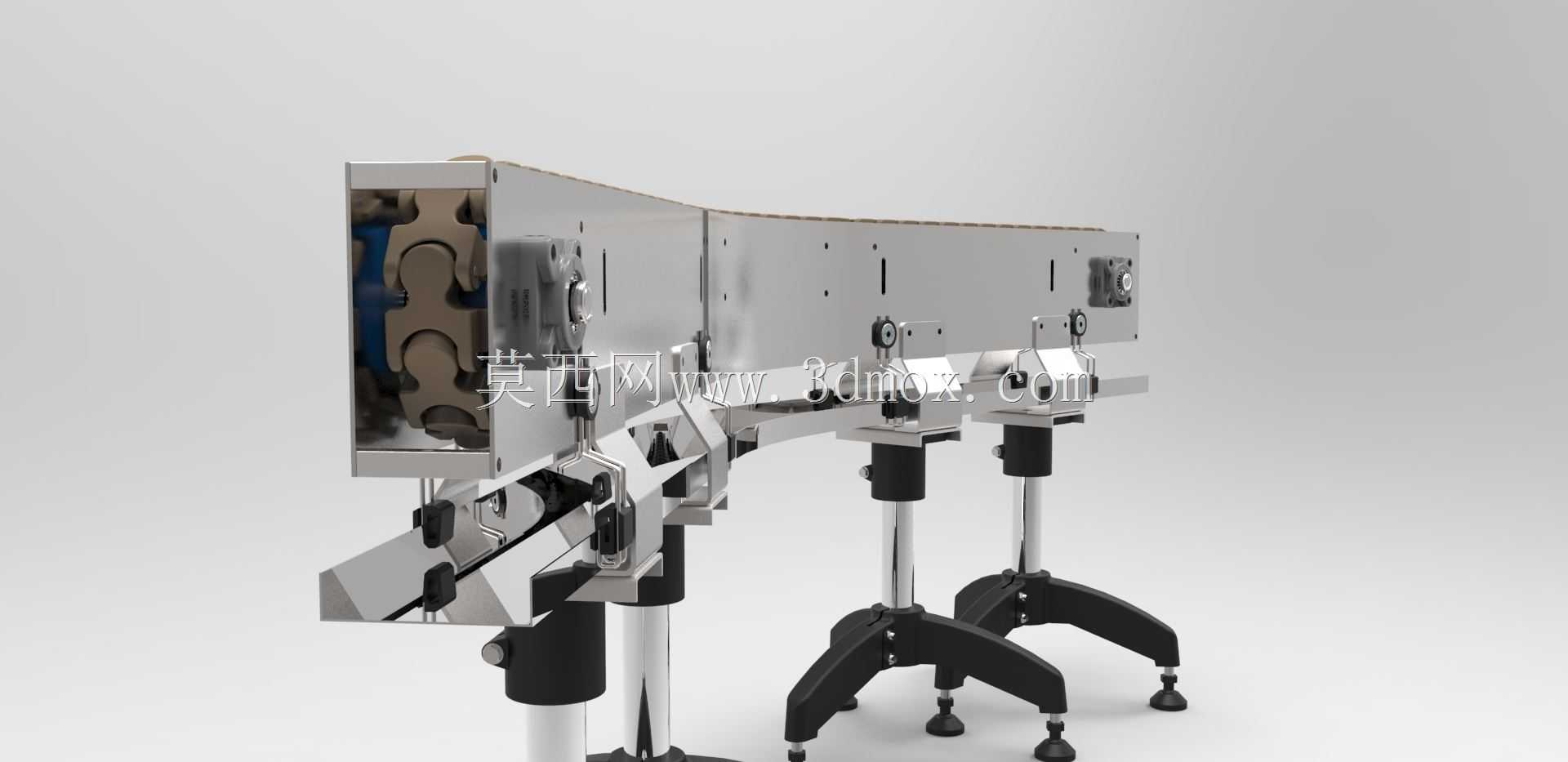

　　保证整个输送面处于水平状态，避免工件在输送过程中出现偏移、滑落问题，支腿与主输送架之间采用螺栓连接，方便现场安装时调整整体安装位置，也便于后期的维护拆解。设备的转弯段导轨采用一体化折弯成型结构，对输送链的运行轨迹做精准限位，避免链条在高速运行时出现脱轨、跳齿问题，导轨内侧设置耐磨衬条，降低链条运行过程中的摩擦阻力，减少运行噪音的同时延长易损件的更换周期。驱动单元布置在输送线的端部位置，采用链轮与链条啮合传动的方式，传动效率高，运行过程中无打滑问题，可根据实际输送节拍调整运行速度，适配不同生产节奏的产线需求。设计过程中充分考虑了安装边界问题，转弯段的外弧半径做了优化控制，在保证工件平稳转向的前提下尽可能缩小设备的整体占地尺寸，

　　设备的进出料端预留了标准对接接口，可直接与同规格的直线链式输送机、皮带输送机做无缝衔接，不需要额外制作转接工装。整个线体的侧边采用不锈钢护板做防护，既可以避免生产过程中杂物落入链条运行间隙造成卡滞，也能防止操作人员误触运动部件引发安全隐患，护板采用快拆结构设计，日常维护时不需要借助专用工具即可快速拆卸，清理链条缝隙内积存的生产碎屑。
