柔性链板自由辊导向输送设备结构

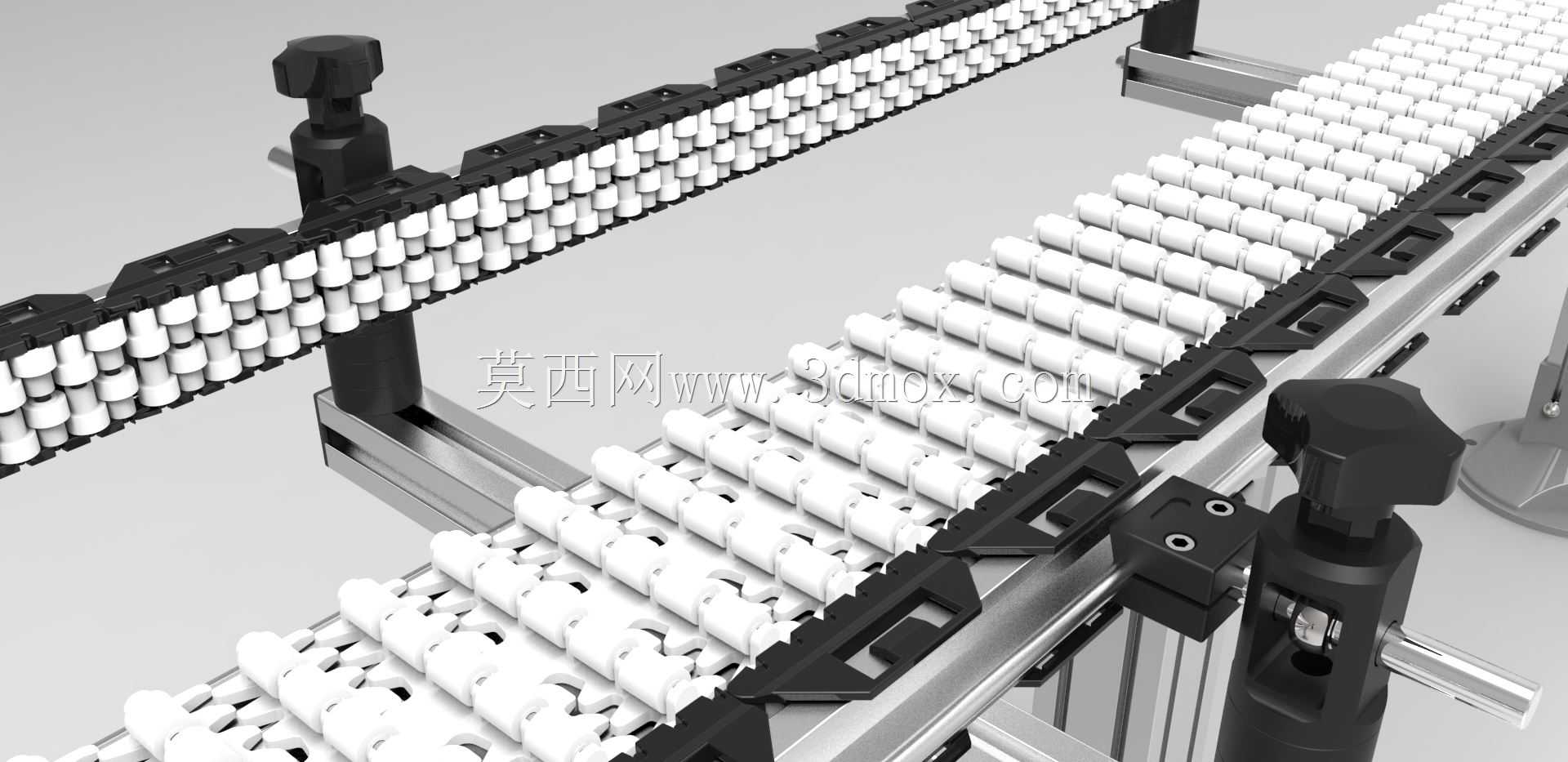

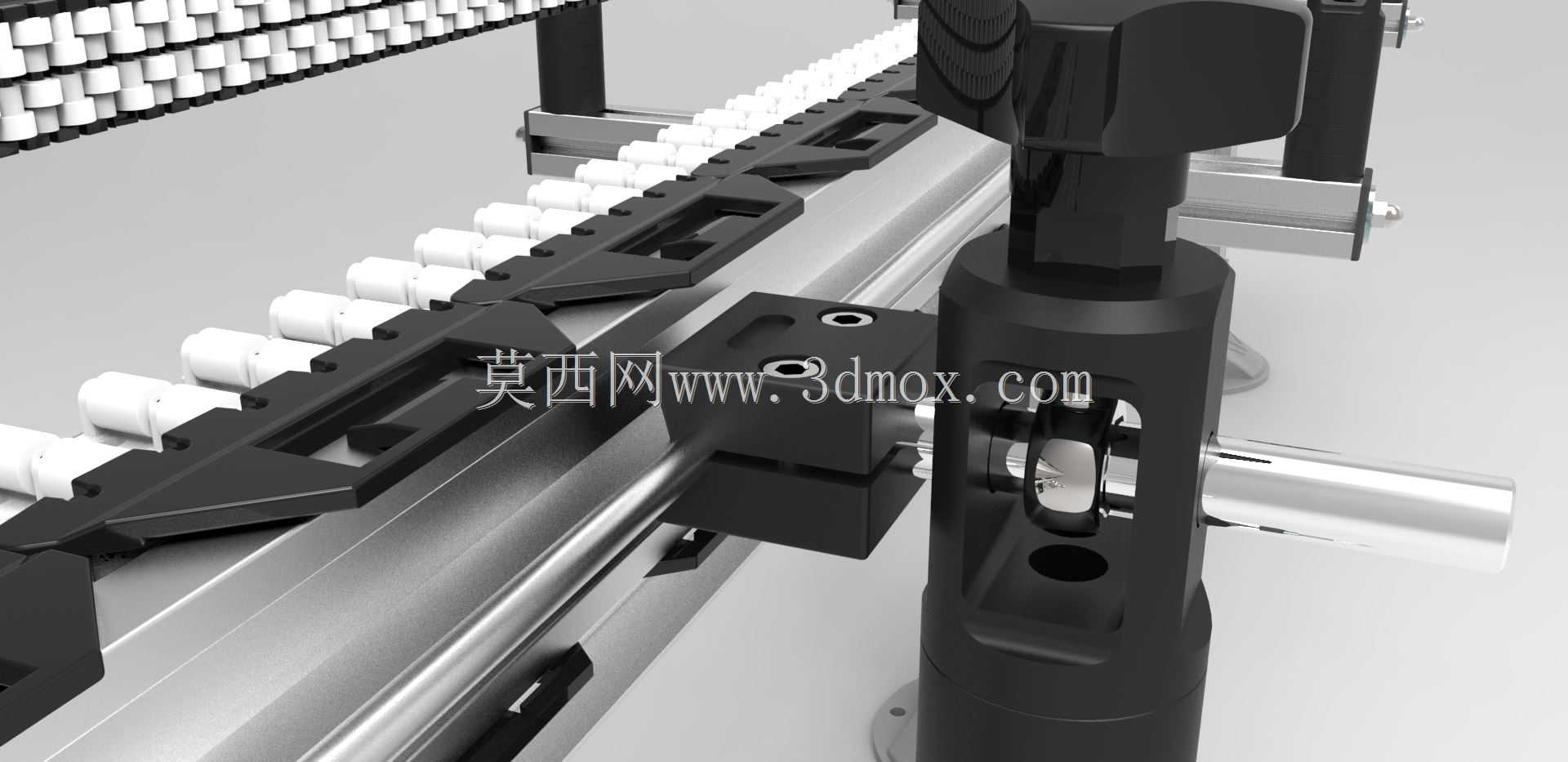

　　该导向输送结构主要面向轻工包装、食品加工、电子元器件组装等产线的物料分流、转向输送场景，可在有限的产线空间内完成物料的90度或小角度转向输送，避免传统刚性输送线转向段占用过大厂房面积的问题。从结构设计来看，主体采用模块化的白色柔性链板作为承载接触面，链板单元之间采用铰接式连接，可适配水平弯曲、上下小幅坡度的输送路径，链板表面的防滑格纹结构可增大与被输送物料的摩擦力，避免输送过程中物料出现滑移偏移。两侧的自由辊导向组件采用独立的黑色工程塑料导向条搭配侧装自由辊结构，自由辊的辊面与物料侧边接触，当物料经过转向段时，侧边接触的自由辊随物料移动被动转动，将传统导向结构的滑动摩擦转化为滚动摩擦，大幅降低物料侧边的磨损风险，

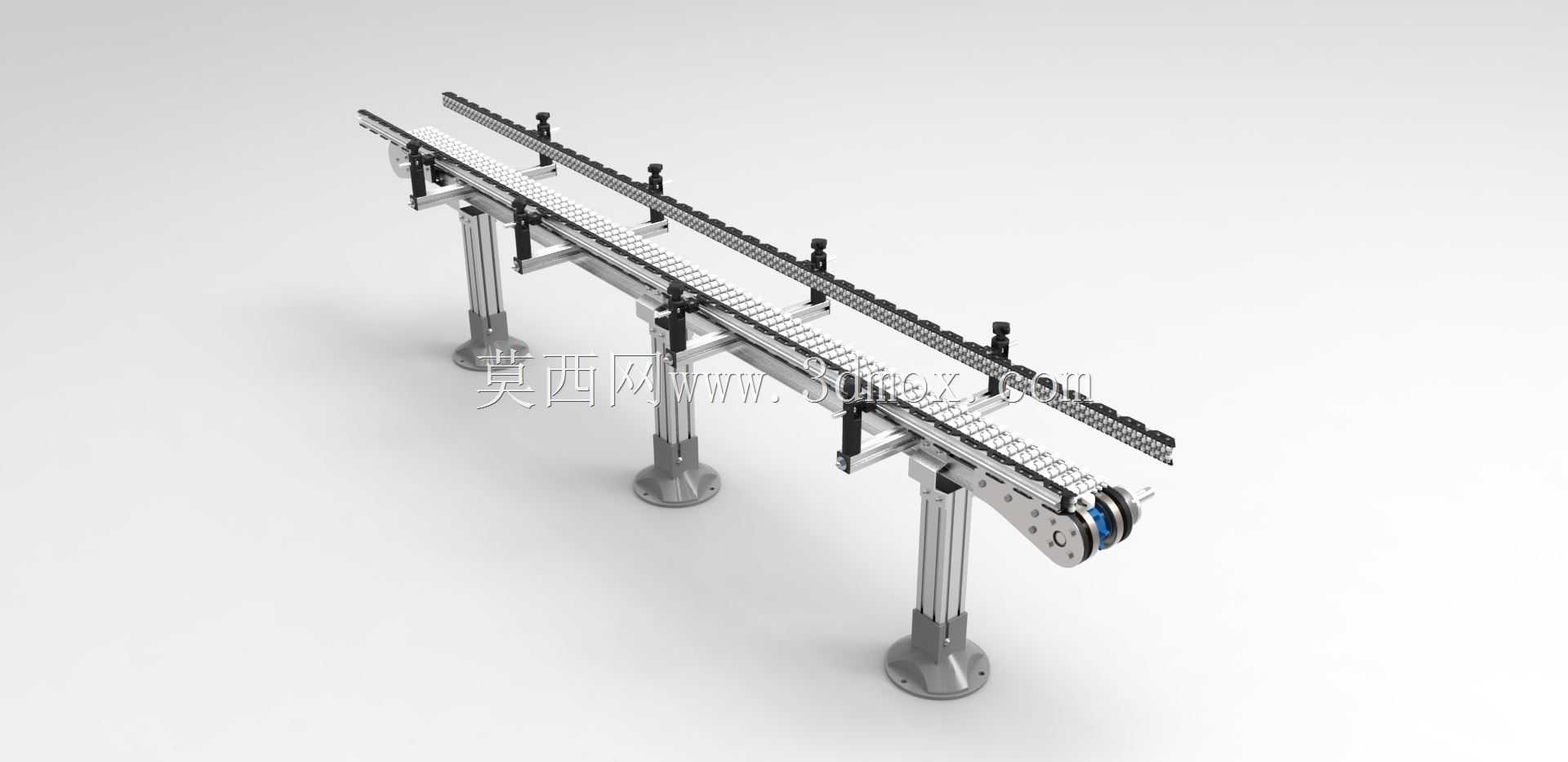

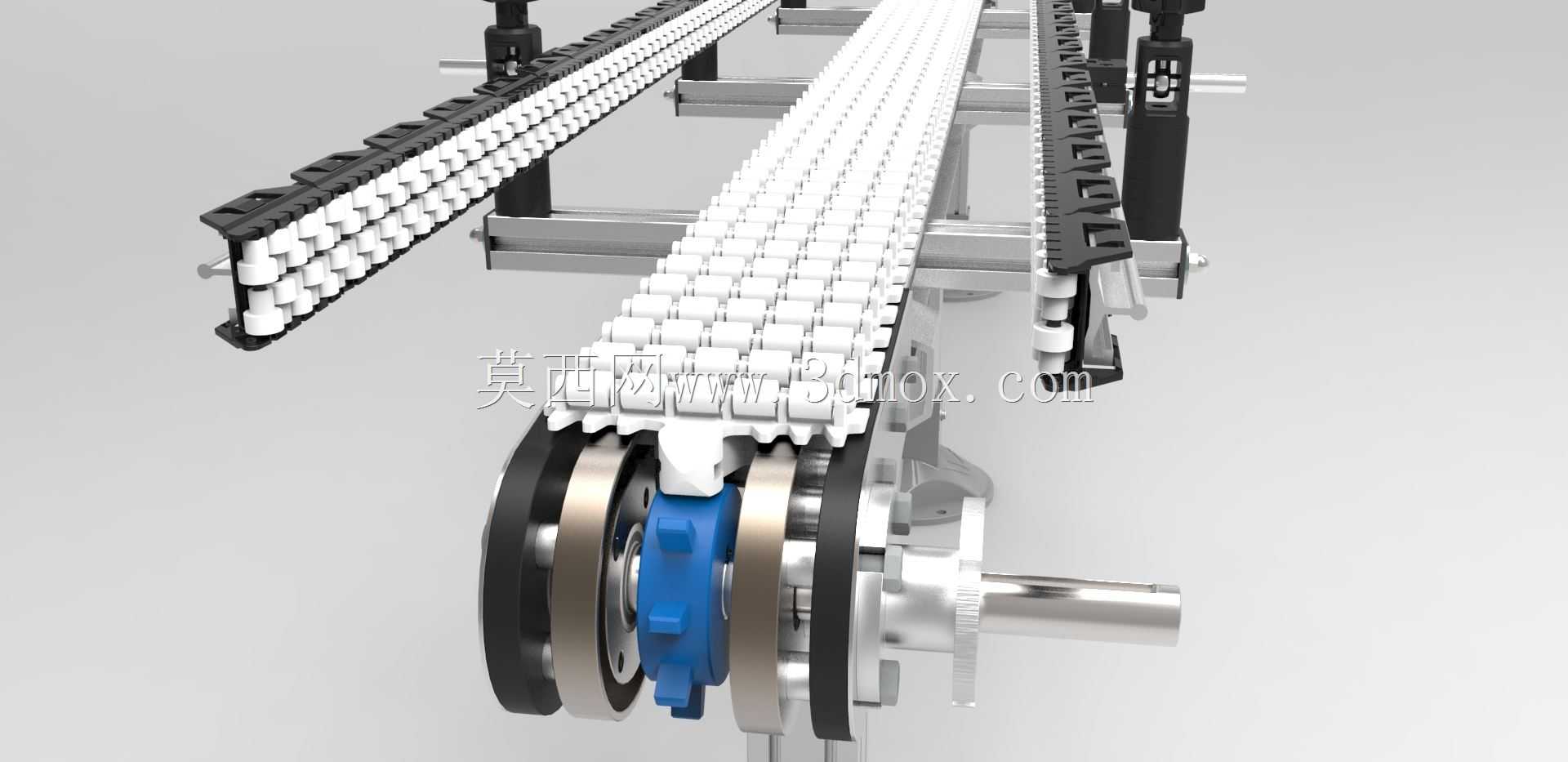

　　同时减少输送过程中的卡滞概率。驱动端采用分体式张紧结构，蓝色的张紧调节座可通过端部的调节螺栓调整驱动轴的前后位置，实现链板张紧度的快速调整，无需拆解整体机架即可完成日常维护张紧操作，驱动轴与链板啮合的部位采用金属链轮结构，链轮齿形与链板底部的啮合槽完全匹配，传动过程中无跳齿、打滑问题。机架主体采用工业铝型材拼接结构，横向支撑梁与纵向支腿通过标准角码连接，可根据现场产线的布局需求调整支腿高度与机架整体长度，两侧导向组件的安装支架开设长条形调节孔，可根据被输送物料的实际宽度调整两侧导向的间距，适配宽度在100mm到400mm之间的盒状、块状物料输送。安装边界方面，单段标准转向段的水平投影长度可根据转向半径调整，

　　常规90度转向段的转弯半径最小可做到300mm，支腿底部配置可调脚杯，可适应地面存在±15mm高度差的安装场景，设备整体的顶部输送面高度可在700mm到1200mm范围内调整，可直接对接前后段的平皮带输送线、滚筒输送线，无需额外增设过渡转接机构。在实际产线应用中，该结构可直接集成到装箱工位前的物料整理段、喷码工位的定位输送段，或是多道产线合流的过渡段，输送过程中导向辊的阻尼极小，不会对软质包装物料造成挤压变形，链板采用的工程塑料材质可耐受常规的清洗剂擦拭，满足食品、医药行业的日常清洁要求。设计过程中针对链板的回程段也配置了对应的导向托条，避免链板回程过程中出现下垂剐蹭机架的问题，驱动端的轴承座采用带座外球面轴承，可承受输送过程中产生的径向载荷，长时间运行无明显异响。
