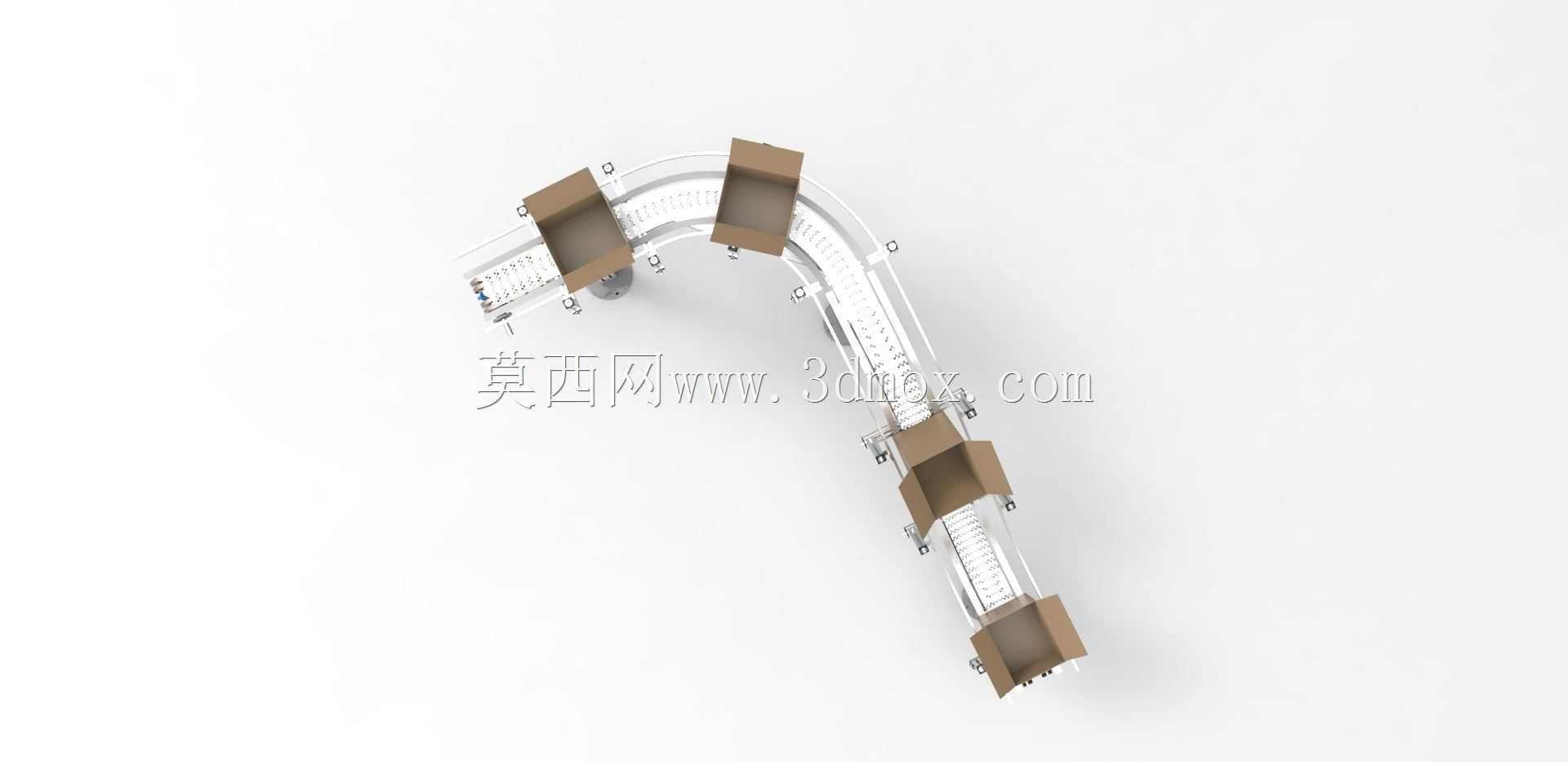

带转弯段立式柔性纸箱输送线结构

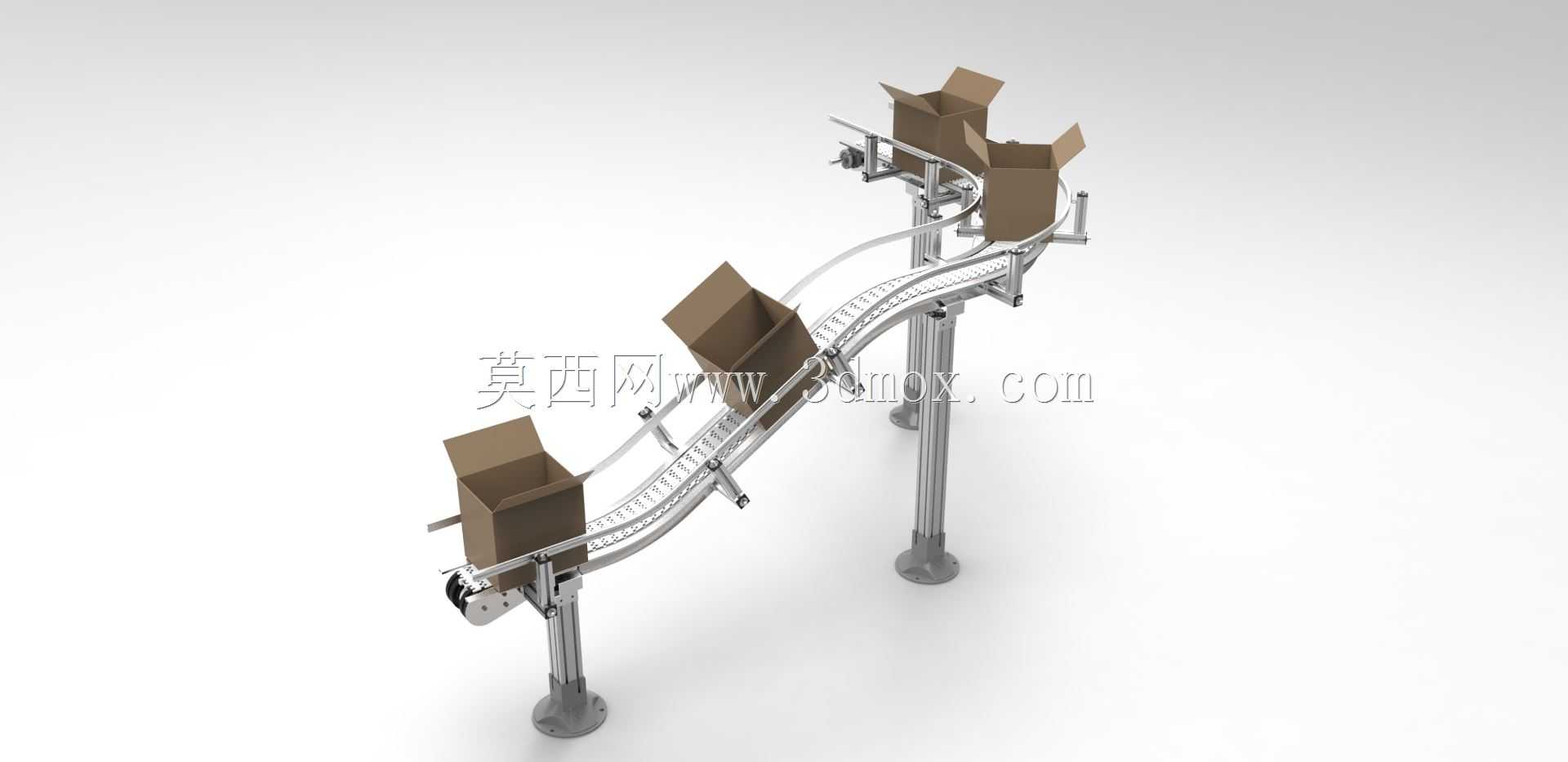

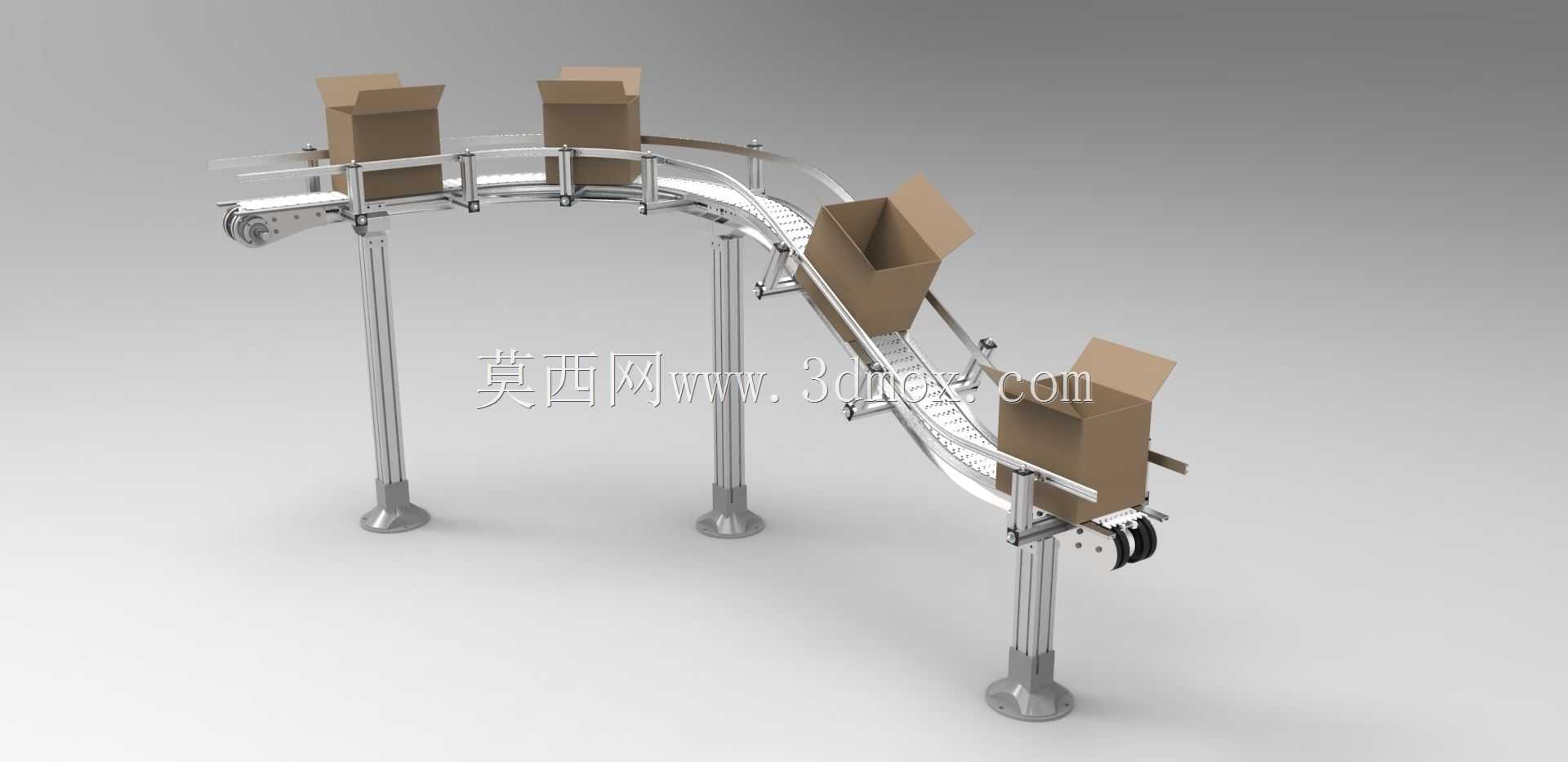

　　这款立式柔性输送结构，主要面向包装后段、电商仓储分拣、轻工产品组装线的物料转运场景，可适配纸箱、周转盒等规整硬质包装件的连续输送需求，尤其适合车间内存在空间转角、需要在有限占地内完成输送路径转向的布局场景，能替代多段直线输送加转角推料机构的组合方案，减少中间转运环节的卡料、磕碰风险。从结构设计来看，该输送线采用立式支撑腿搭配柔性链板的组合形式，支撑腿底部配置可调脚杯，可适配地面存在3-15mm高度差的安装场景，安装时无需额外预埋地脚螺栓，仅需通过膨胀螺栓完成地面固定即可，单段支撑腿的横向安装边界可控制在120mm范围内，不会占用过多车间通道空间。转弯段采用定制弧度的柔性链导轨，链板采用pom材质注塑成型，相邻链板间通过铰接结构连接，

　　可顺畅通过水平转弯段，转弯半径可根据现场布局调整，本次展示的结构转弯半径适配常规400mm宽度纸箱的通行需求，转弯过程中纸箱不会出现卡滞、侧翻问题，输送速度可通过驱动端的调速电机在0-30m/min范围内调整，匹配前后段设备的生产节拍。设计过程中，重点考虑了输送线的模块化拼接特性，直线段、转弯段、驱动段、张紧段均采用统一的型材接口，现场安装时可根据实际走线需求自由拼接，无需对主体结构进行二次焊接加工；侧边导向栏采用快拆式安装结构，更换不同规格输送物料时，仅需调整导向栏的固定位置即可适配，无需更换整套导向组件。驱动端设置在输送线的末端位置，采用链轮配合柔性链板的啮合传动方式，张紧结构设置在驱动端同侧，

　　日常维护时仅需松开张紧螺栓即可调整链板张紧度，无需拆解整体线体。线体的有效输送面高度可根据对接设备的高度调整支撑腿的伸缩长度，适配700-1200mm高度范围内的设备对接需求，可直接对接封箱机、贴标机、分拣机械手、自动打包机等常见后段包装设备，无需额外配置过渡转接机构。在实际使用场景中，该输送结构可完成纸箱从封箱工位到分拣工位、或者从包装工位到码垛工位的连续转运，转弯段可绕开车间内的立柱、设备控制柜等固定障碍物，最大化利用车间内的零散空间，相比传统的滚筒转弯输送机，该柔性输送结构的运行噪音更低，且不会出现小件物品卡入滚筒间隙的问题，对重量在5kg以内的常规包装纸箱适配性极佳。
