零件清洗机机架结构有限元仿真分析

　　在工业零部件清洗工序中，清洗机机架作为整台设备的承载基体，需要承担槽体、工件、传动机构以及喷淋系统的全部静动载荷，其结构刚度与强度直接决定设备长期运行的稳定性，一旦出现刚度不足导致的变形超标，会引发喷淋对位偏移、传动卡滞、密封渗漏等一系列连锁故障。本次分析针对零件清洗机的焊接机架结构，采用实体单元与梁单元结合的混合网格划分方案，兼顾计算效率与关键部位的求解精度，对支腿、横梁连接节点等应力集中区域做网格局部加密，避免应力奇异导致的结果失真。

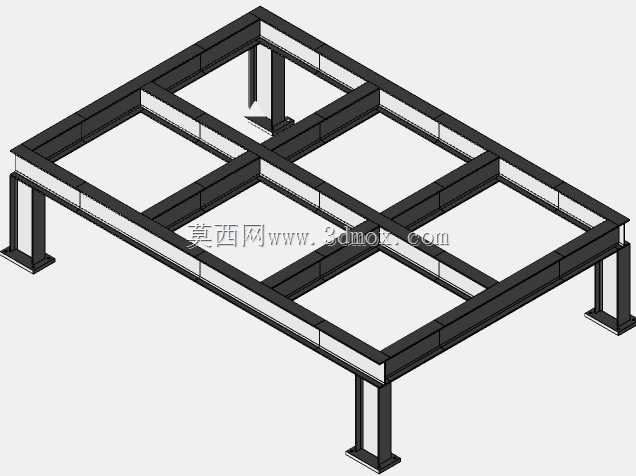

　　从结构设计逻辑来看，该机架采用矩形钢管焊接的框架式构型，四条立式支腿作为主要竖向承载构件，上下两层纵横交错的横梁形成封闭的传力路径，上层横梁预留清洗槽体的安装定位面，下层横梁用于布置循环水泵、过滤组件等附属部件，支腿底部设置可调脚轮安装位，既满足车间内设备转场移动需求，也可通过调节螺栓实现整机水平校准，抵消地面不平整带来的附加应力。材料选用工程领域常用的S235JR结构钢，其屈服强度、塑性韧性完全满足常规工业清洗设备的载荷工况要求，焊接工艺性良好，适合批量生产时的下料、组焊工序。

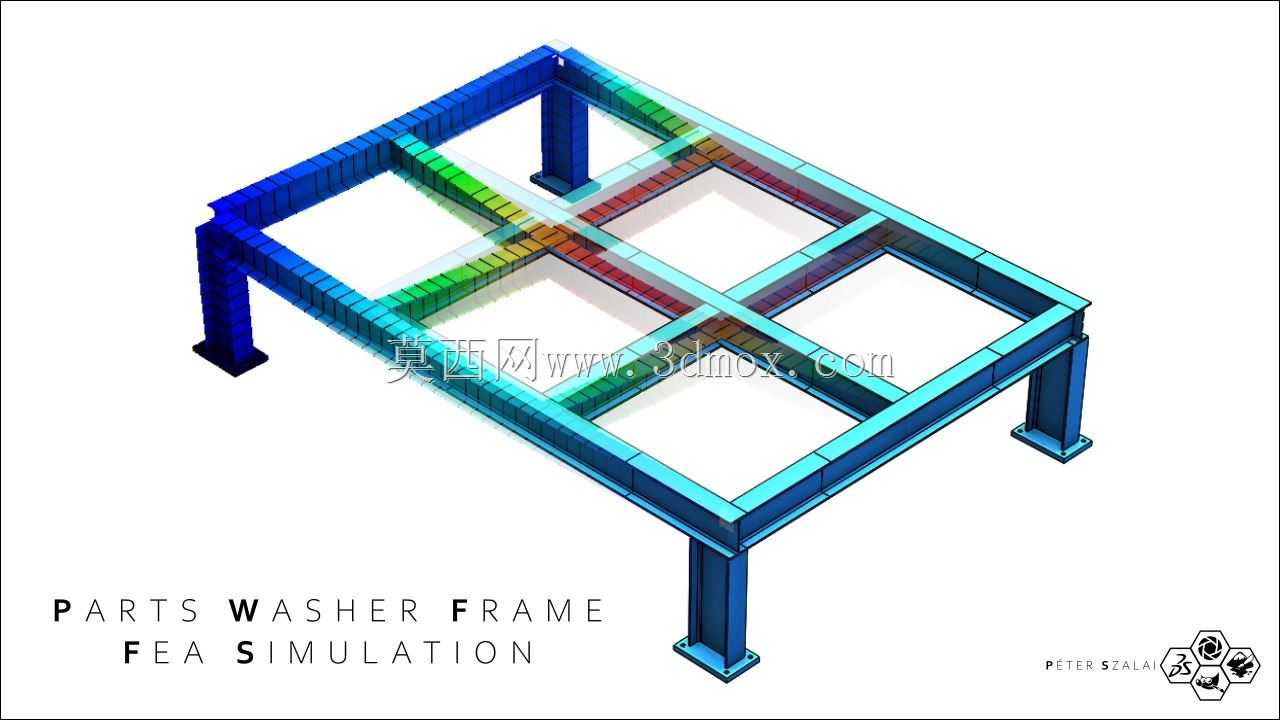

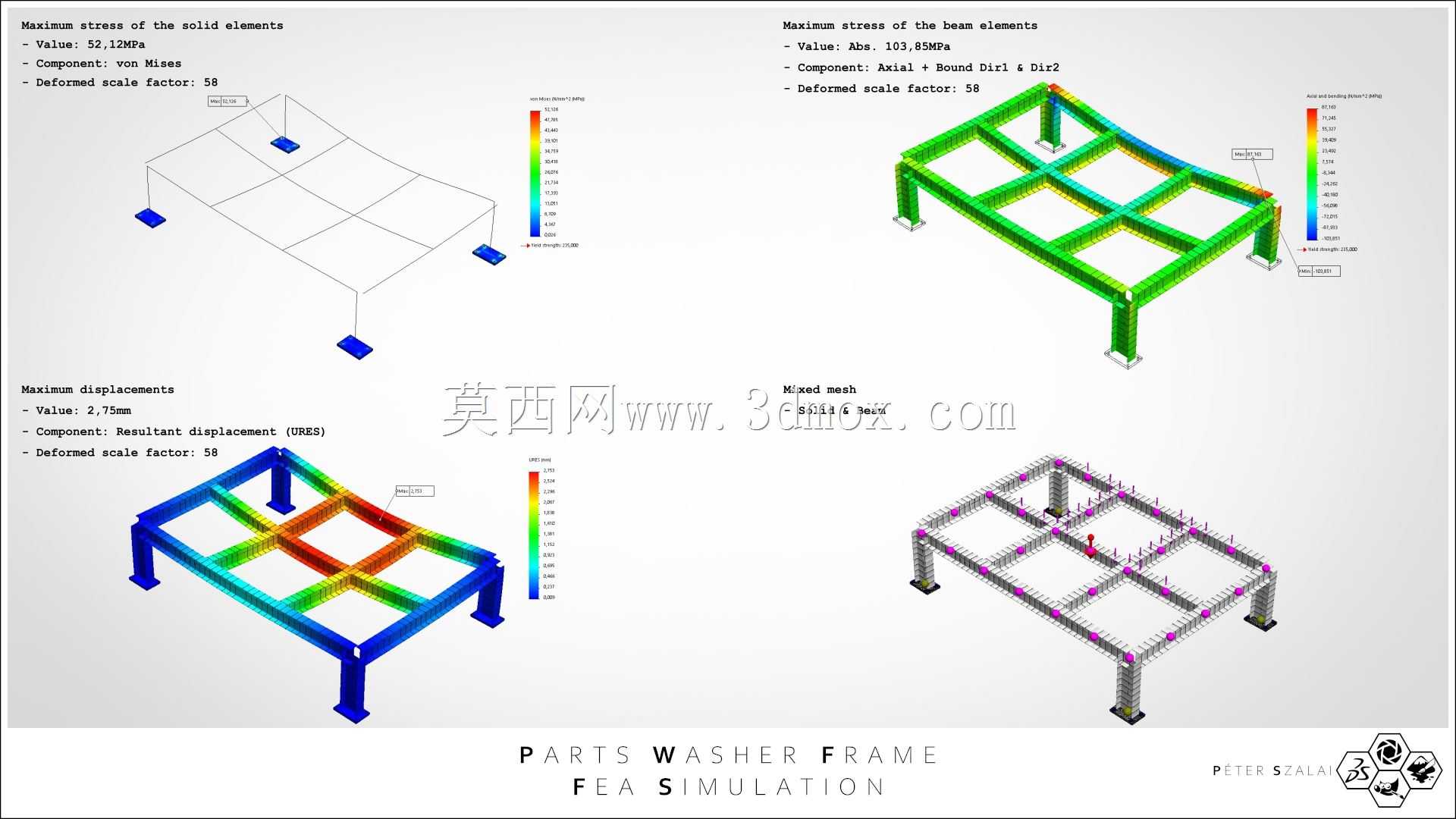

　　本次仿真加载工况覆盖设备实际运行的最严苛场景，包含整机自重带来的重力载荷，以及满载清洗液、工件放置时的有效工作荷载，同时考虑结构自重下的变形叠加效应。从求解结果可以看出，机架整体变形量控制在许用挠度范围内，最大应力出现在横梁与支腿的焊接连接角部，远低于材料的屈服极限，不会发生塑性变形；支腿底部的支反力分布均匀，无偏载导致的单点受力过大问题，结构设计具备足够的安全裕度。

　　在安装边界方面，机架的外围尺寸匹配常规中小型通过式清洗机的槽体规格，支腿间距预留了检修通道的操作空间，横梁上的安装孔位按照通用输送辊道的安装尺寸设计，可直接适配标准规格的输送组件，无需额外做安装面二次加工。对于结构设计人员而言，该仿真结果可直接作为机架壁厚选型、焊接节点加强的优化依据，比如在应力集中的角部增设三角形加强筋，可进一步降低局部应力峰值，在满足强度要求的前提下适当减小非主要承载梁的壁厚，实现整机减重与成本控制的平衡。这类混合网格的仿真思路也可推广到其他焊接框架类设备的结构校验中，避免传统纯经验设计带来的材料冗余或者强度不足问题，缩短产品开发阶段的物理样机测试周期，减少反复修改设计的时间成本。
