钢铁厂应急储水箱结构有限元分析模型

　　钢铁生产厂区内，应急储水设施是保障生产安全、应对突发供水中断与消防应急需求的核心配套设备，这类长条形大容积储水箱通常布置在厂区公辅管廊侧方、主生产车间旁的预留空地，日常维持额定储水量，在生产供水管网故障、车间突发火情时可快速输出储水，避免生产断供或火情扩大。本次分析的储水设施采用壳单元加梁单元的组合建模方式，箱体主体承载壁板采用壳单元离散，外部加强框架采用梁单元模拟，既兼顾了计算效率，也能精准还原壁板与框架的受力耦合特性。

　　从实际受力场景出发，箱体壁板长期承受静水压力，且水位高度不同时壁板各区域承受的水压呈非线性分布，同时整套设施需考虑自身结构重量、满水状态下的水体重量，因此载荷组合采用重力加载加非均匀水压分布的模式，完全贴合现场实际受载情况。材料选用S235JR结构钢，该材料在工业钢结构储水设施中应用广泛，具备稳定的屈服强度与焊接性能，适配厂区露天布置的环境使用需求。

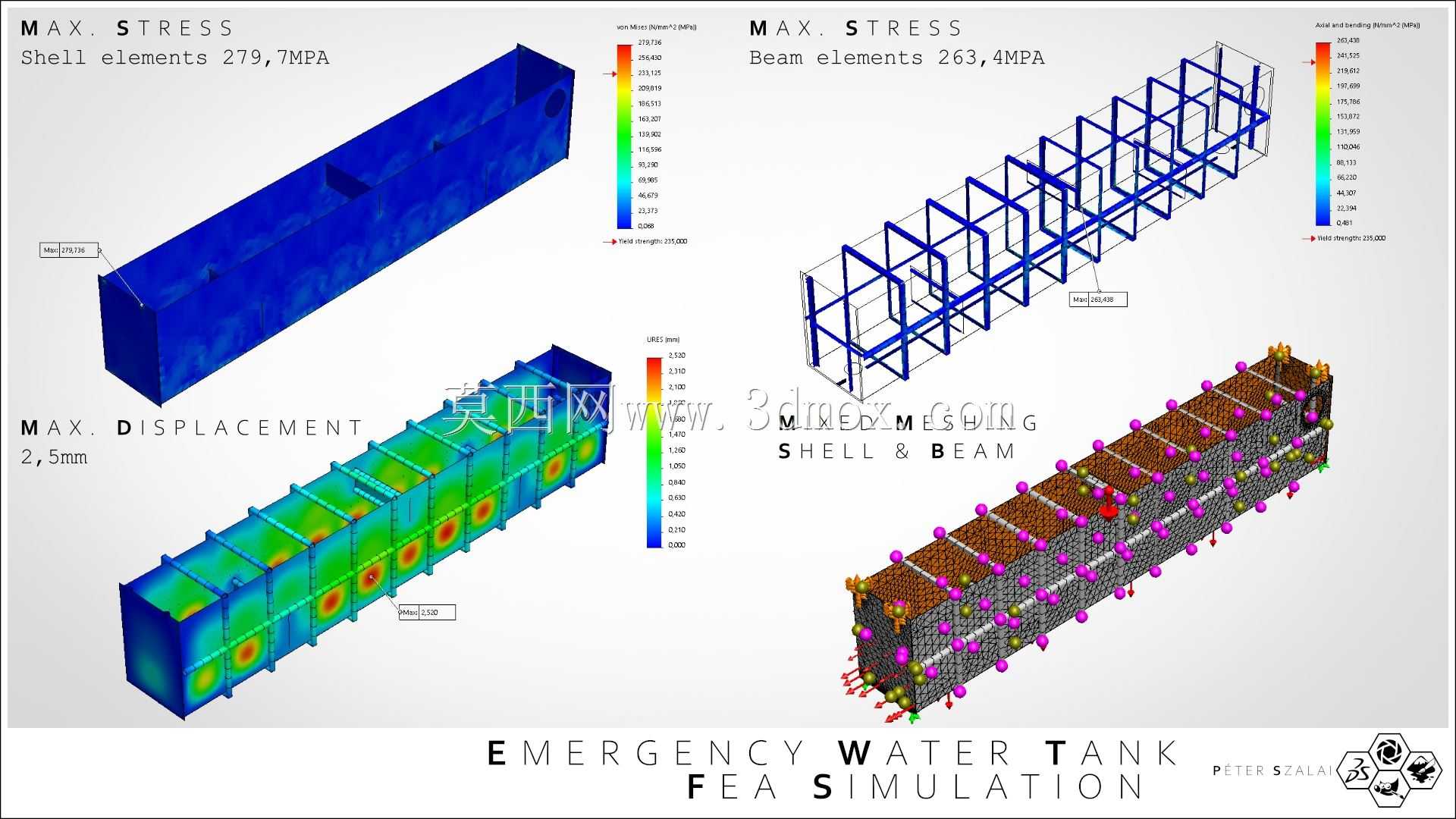

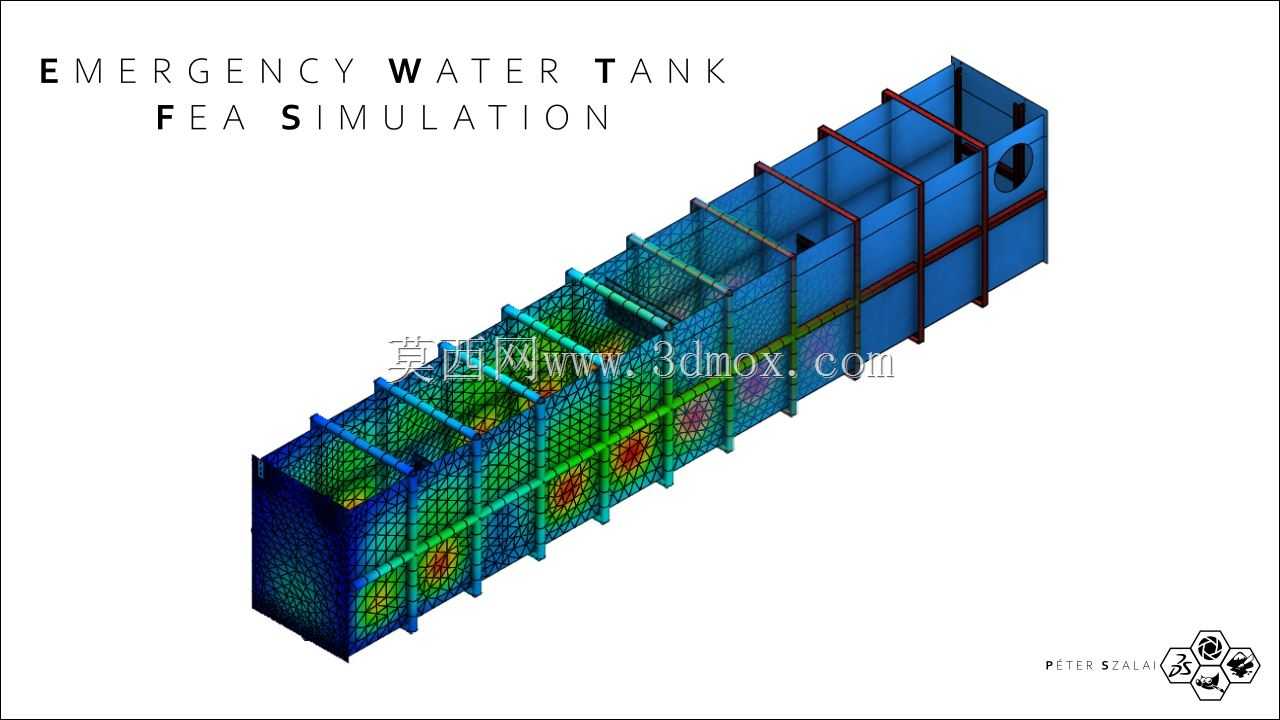

　　结构设计上，箱体采用长条形矩形截面，外部沿长度方向等间距布置横向加强肋，纵向设置通长连接梁，将壁板承受的水压载荷均匀传递至底部支撑框架，避免壁板局部应力集中出现变形渗漏。有限元计算结果可直观呈现两类核心指标：一是整体结构的应力分布云图，壳单元区域最大应力出现在壁板与底部框架连接的转角位置，梁单元区域最大应力出现在跨中支撑梁位置，两处应力值均远低于材料屈服极限，满足强度设计要求；二是结构位移分布云图，壁板中部受水压作用的位移量最大，位移值处于储水设施允许的变形范围内，不会因变形导致密封失效。

　　安装边界方面，该类水箱底部采用多点固定方式与混凝土基础连接，建模时对底部支撑节点施加全约束，模拟实际安装时的地脚螺栓固定效果，框架与壁板的连接位置采用共节点耦合，还原现场焊接连接的刚性约束特性。整套分析模型可直接用于同类型厂区应急储水箱的结构优化，通过调整加强肋间距、壁板厚度、框架梁截面尺寸，在满足强度与刚度要求的前提下降低材料用量，也可作为老旧储水箱结构安全校核的参考模板，帮助设计人员快速定位结构薄弱位置，提前做补强处理，避免设施运行过程中出现开裂、渗漏甚至垮塌的安全事故。
