钢铁厂生产配套应急储水装置结构设计

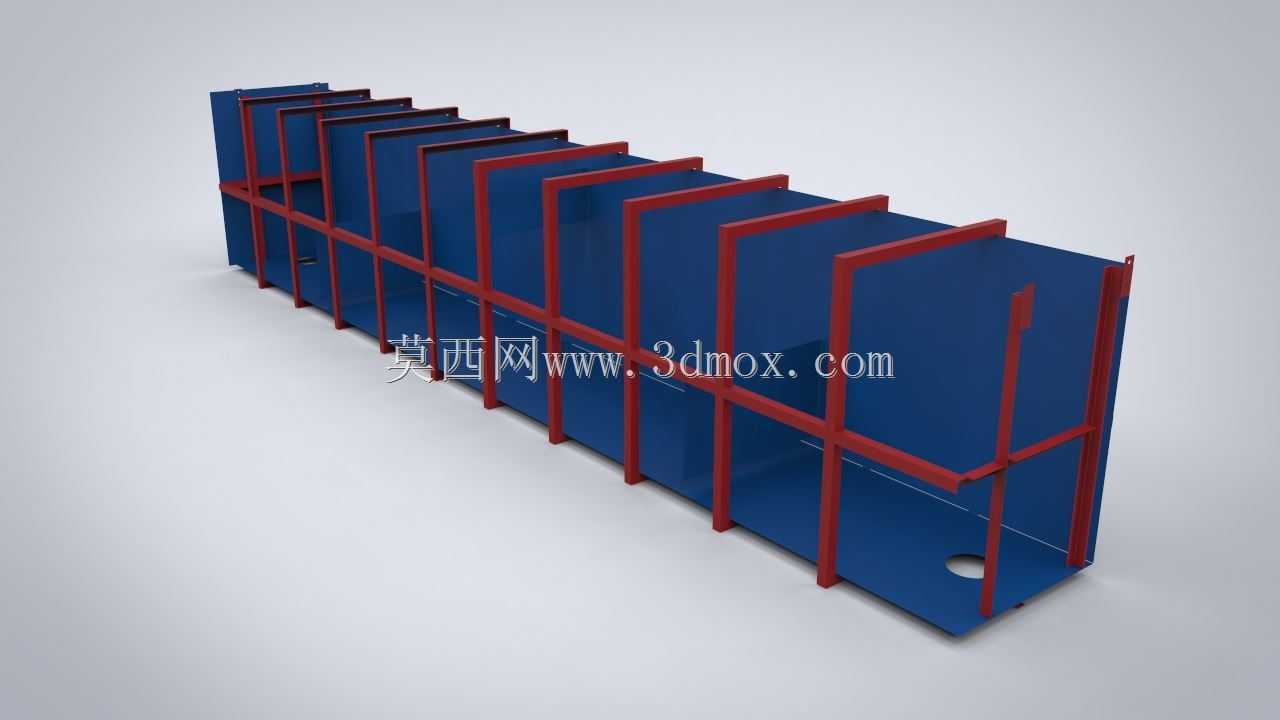

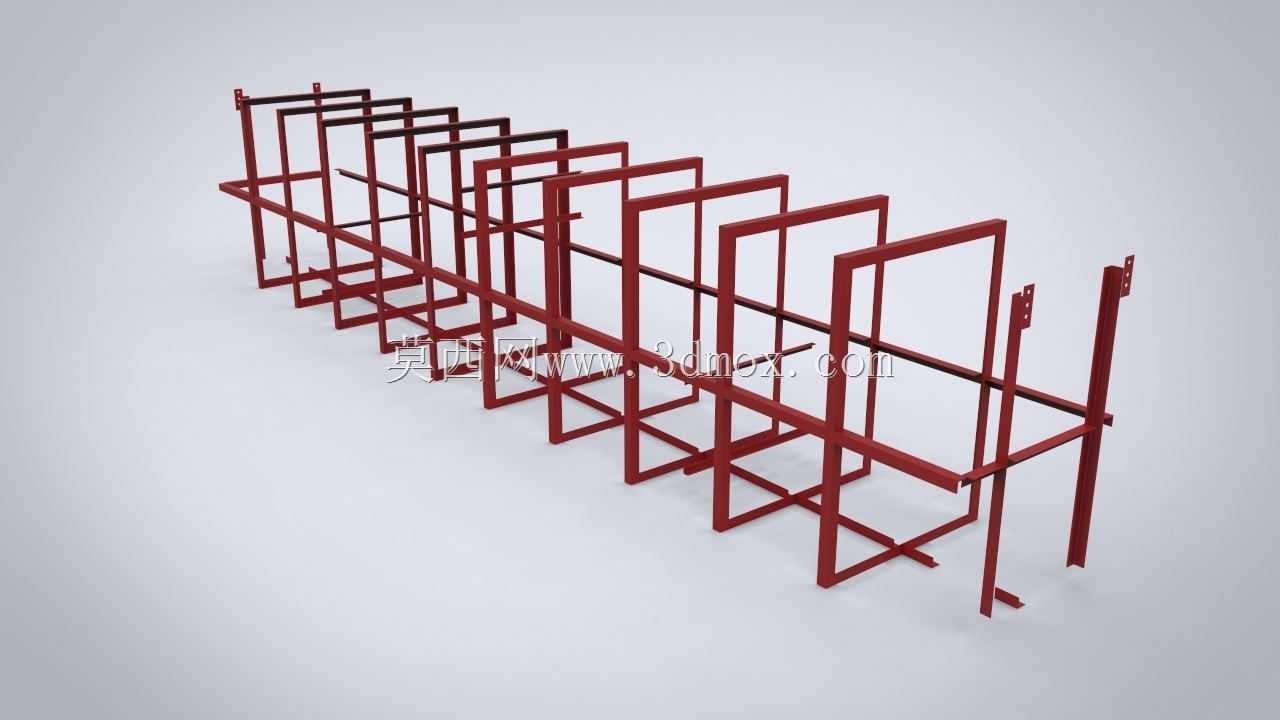

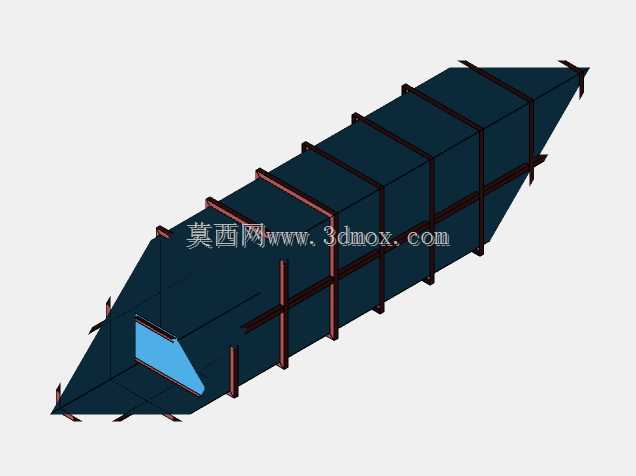

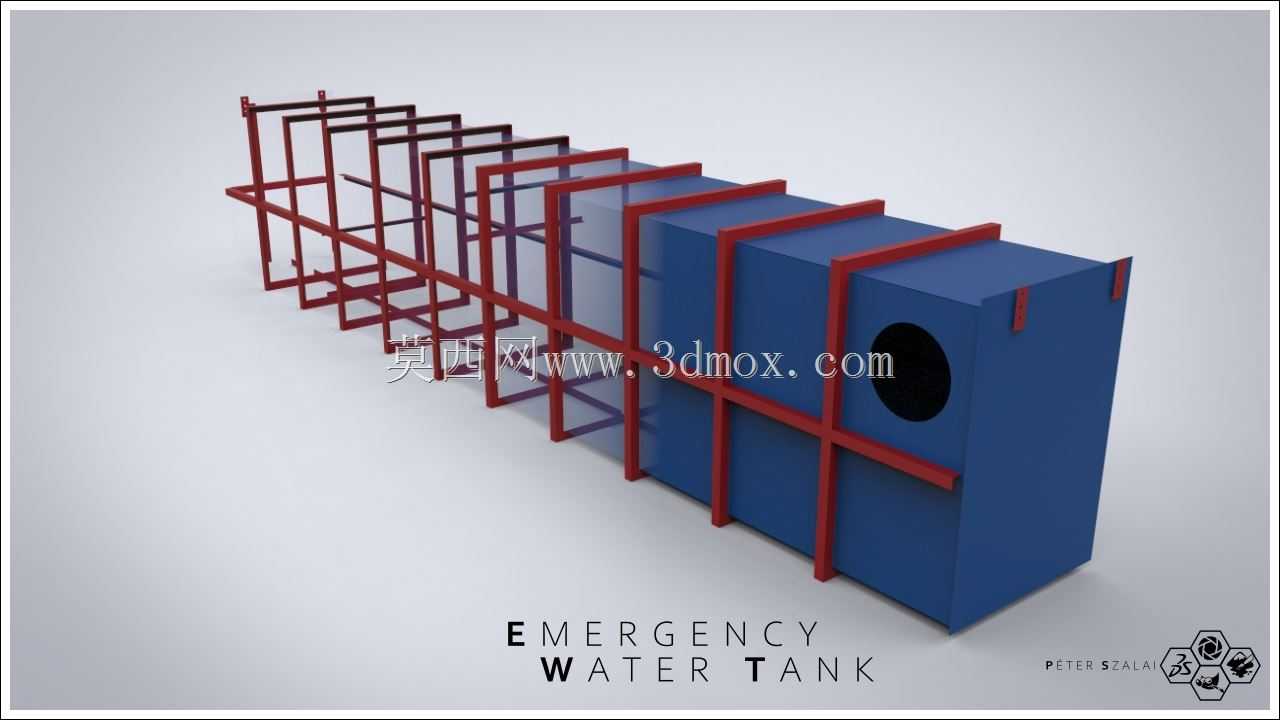

　　在冶金钢铁生产厂区的规划布局中，应急储水设施是保障生产连续运行、处置突发工况的关键配套单元，这类装置需要同时适配厂区复杂的管线排布、重载地面承载要求，以及极端工况下的快速取水需求。这款储水装置采用外置型钢框架加内置密封箱体的组合结构，框架部分采用等边角钢与矩形钢管焊接成型，沿箱体长度方向按等间距设置横向加强肋，纵向设置通长连接梁，既可以在运输吊装过程中为箱体提供刚性防护，避免薄壁箱体受外力碰撞产生变形，也能作为现场安装时的定位基准，直接通过框架底部的预留安装孔与厂区混凝土基础做锚接固定，无需额外制作安装支座。箱体主体采用矩形截面设计，相比同容积的圆柱形罐体，矩形结构能够更好地贴合厂区管廊、厂房边角的狭长安装空间，提升场地利用率，

　　箱体侧壁预留的大口径取水接口可直接对接厂区应急供水主管网，接口位置做了局部加厚处理，避免长期通水振动导致焊缝开裂。设计过程中优先考虑了厂区的安装边界限制，整体长度方向的尺寸适配常见的厂区管廊下方净空，宽度方向满足厂区内部检修通道的通行要求，高度方向预留了顶部液位监测装置、溢流管线的安装空间，框架顶部预留的吊装点位可直接配合厂区行车完成整体吊装就位，无需额外焊接吊耳。装置的功能定位是在厂区主供水管网压力波动、临时断水或者突发火情时提供稳定的备用水源，箱体内部做了防腐防渗处理，适配工业生产用水的存储要求，外置框架的红色防护涂层既做了防锈处理，也能在厂区复杂环境中起到醒目的标识作用，方便运维人员快速定位设备位置。结构受力层面，

　　框架的横向肋板位置对应箱体内部的水体静压最大区域，能够抵消满水状态下箱体侧壁的外胀变形，纵向连接梁则可以平衡吊装过程中的整体挠度，避免箱体在起吊时出现焊缝撕裂，底部框架的横梁间距经过核算，能够在满水重载状态下将载荷均匀传递到基础锚点，避免局部应力集中导致基础沉降不均。
