直截面箱型构件有限元仿真分析模型

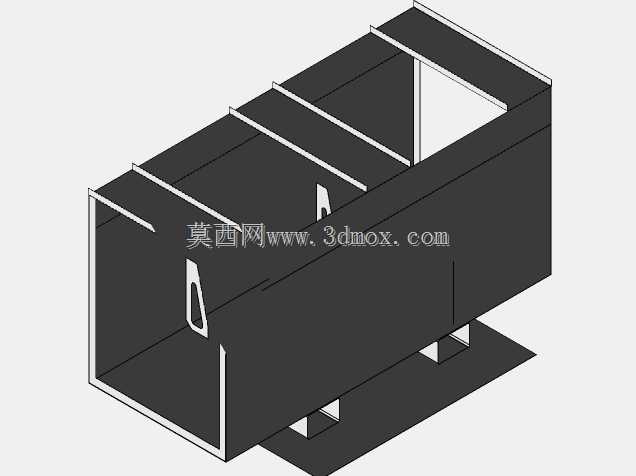

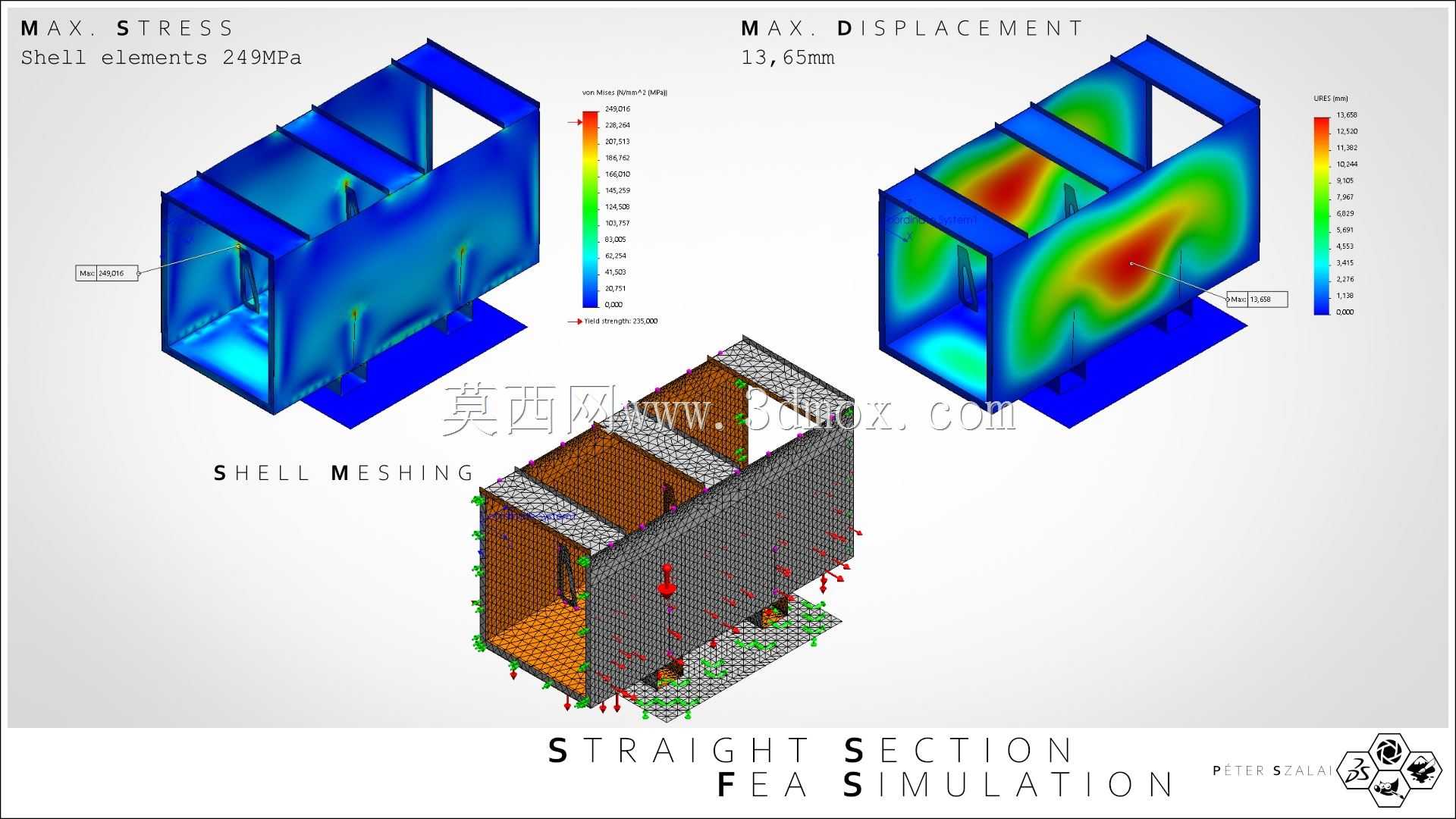

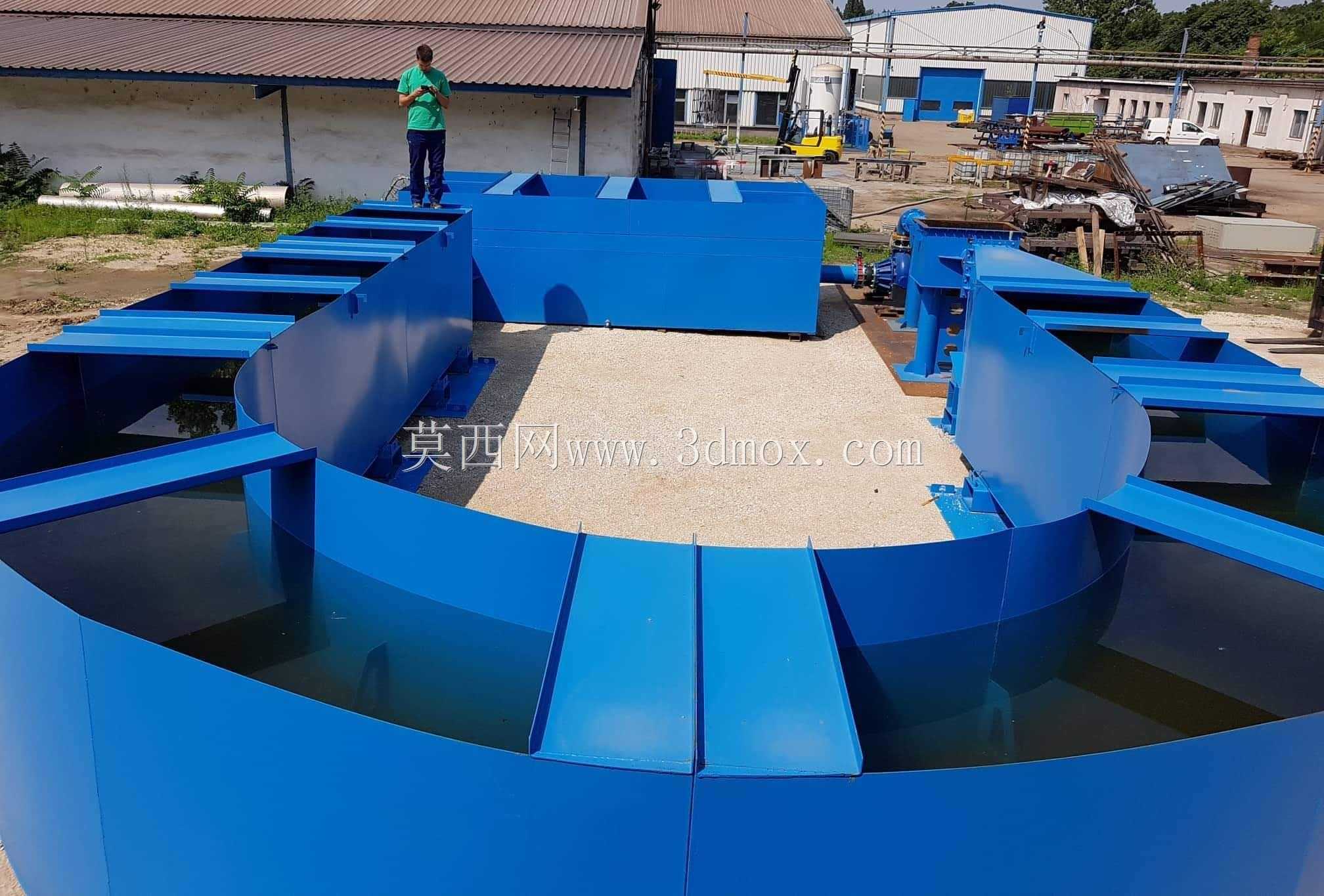

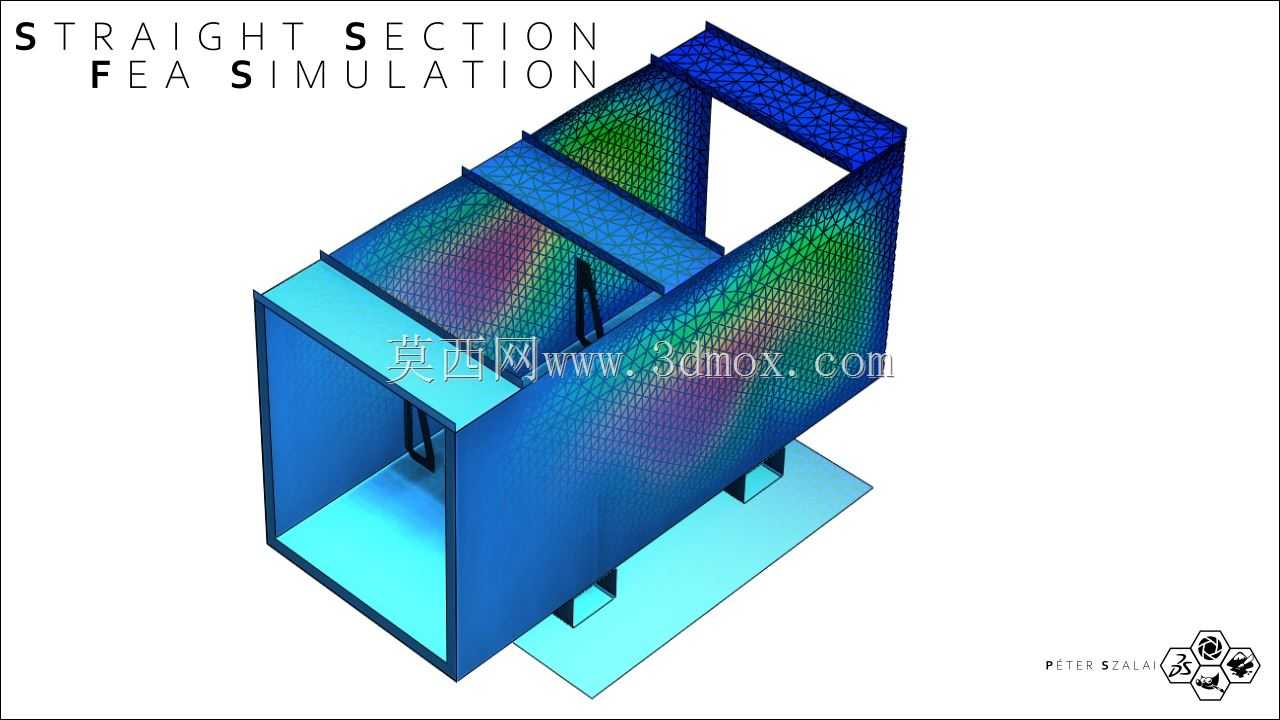

　　该模型针对工程领域常见的直截面箱型承载构件开展有限元仿真分析，这类构件广泛应用于工业厂房承重支架、仓储货架主承载框架、重型设备支撑底座等场景，日常服役过程中需同时承受自身重力载荷与上部设备传递的非均匀分布压力，受力状态复杂，常规理论计算难以精准捕捉局部应力集中与变形分布特征。模型采用壳单元对构件进行网格划分，针对构件与底部支座连接的约束区域做了网格局部加密处理，能够更精准地模拟约束边界处的应力传递路径，避免粗网格带来的计算误差。从仿真结果可以直观看到，构件的最大应力出现在内部筋板与外壁板的连接转角位置，最大应力值为249MPa，对应材料选用工程常用的S235JR结构钢，该应力水平处于材料许用应力范围内，

　　常规工况下不会出现静强度失效风险；构件的最大位移出现在外侧壁板的中部区域，最大位移量为13.65mm，该变形量可通过调整外壁板厚度、增加内部横向筋板间距的方式进行优化，在控制整体重量的前提下提升结构刚度。设计过程中首先根据构件的实际承载边界确定约束条件，将底部支座连接位置设置为全约束，模拟构件与基础刚性连接的实际安装状态；载荷施加阶段除了整体重力加速度外，根据上部设备的实际压重分布，在构件顶面施加非均匀分布的面载荷，还原真实服役过程中的受力状态。网格划分阶段区分了不同区域的网格尺寸，对于应力梯度较大的筋板连接位置、约束位置采用更小的网格尺寸，对于应力分布平缓的壁板中部区域适当放大网格尺寸，在保证计算精度的同时控制整体计算规模。

　　这类仿真模型可直接用于同类箱型承载构件的前期设计校核，帮助结构设计人员在方案阶段快速识别结构薄弱位置，无需制作物理样机即可完成多方案的刚度、强度对比，缩短产品研发周期，降低试制成本。实际工程应用中，可根据具体的安装边界调整约束条件，根据实际承载情况修改载荷参数，快速迭代出满足刚度、强度要求的轻量化结构方案，避免过度设计带来的材料浪费，也能防止设计强度不足引发的结构安全隐患。
