曲线型钢构件有限元应力位移分析模型

项目分类:通用机械零部件 发布时间:2022-02-05 ID:536565
  • 曲线型钢构件有限元应力位移分析模型
  • 曲线型钢构件有限元应力位移分析模型
  • 曲线型钢构件有限元应力位移分析模型
  • 曲线型钢构件有限元应力位移分析模型
  • 曲线型钢构件有限元应力位移分析模型

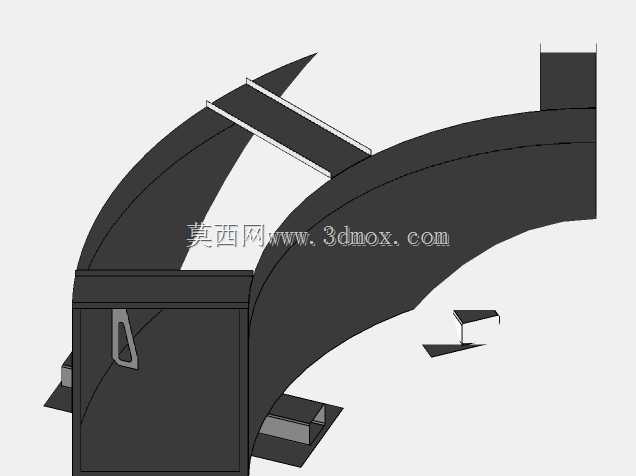

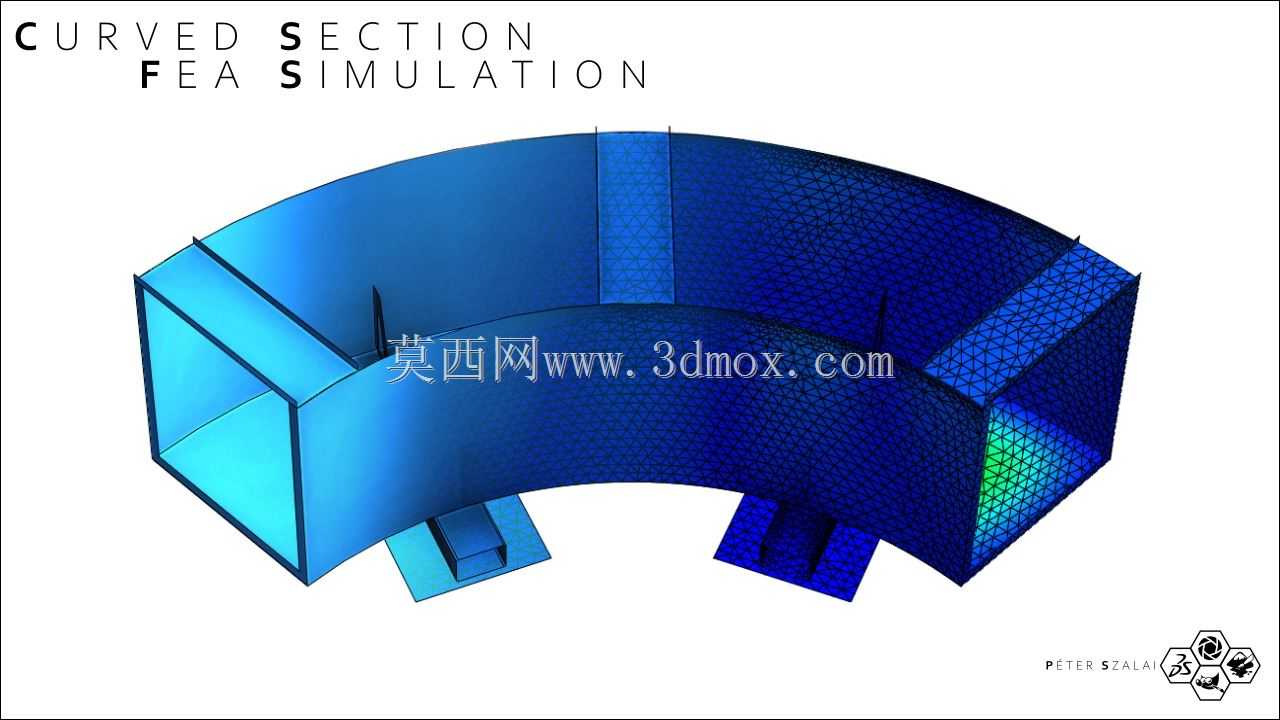

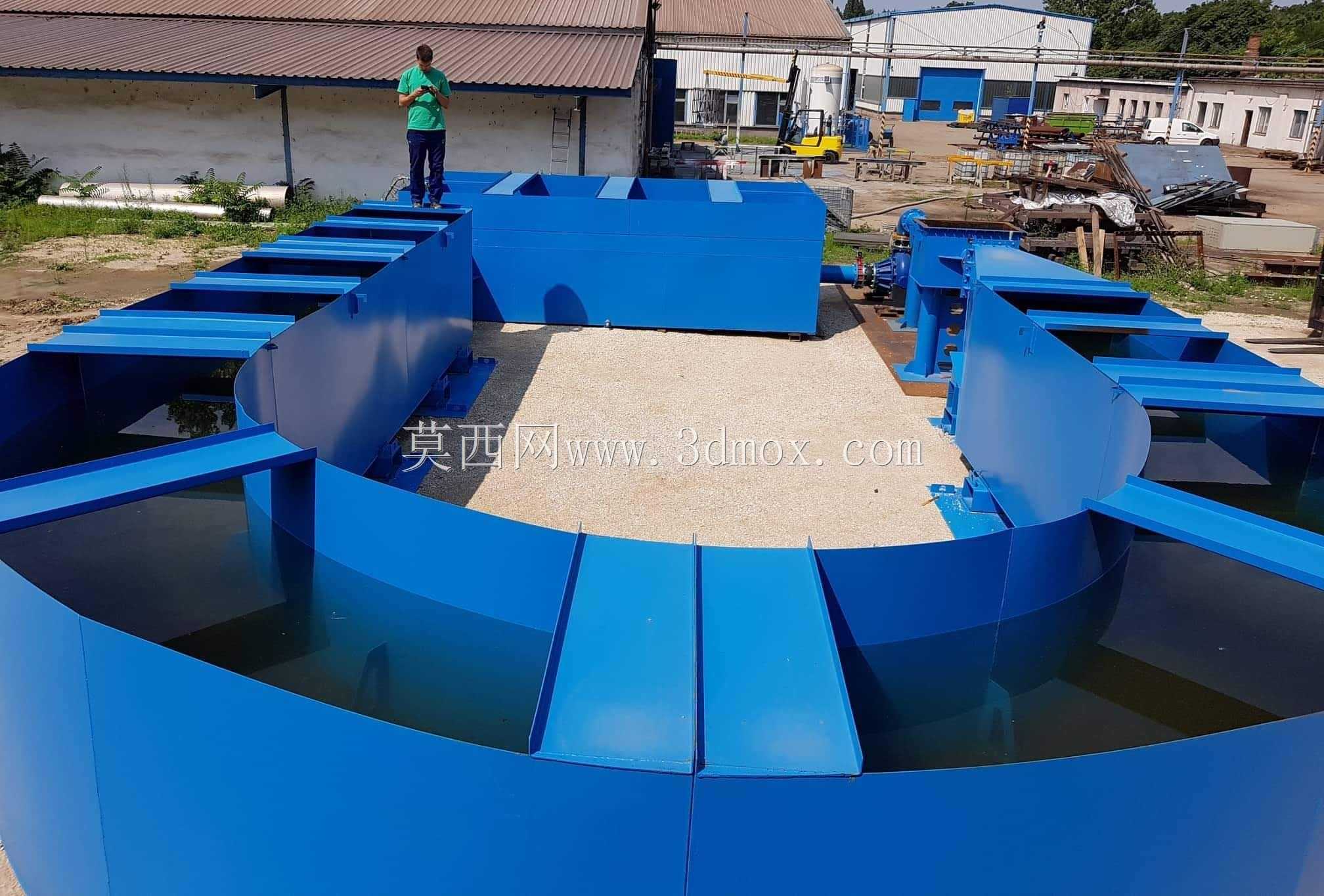

  在工业厂房弧形围护支撑、大型管道弯段承重支架、曲面设备基座这类带连续曲率的型钢承载场景中,常规直梁简化计算往往无法准确捕捉曲率变化带来的应力集中效应,尤其是在支座约束区域、曲率过渡段,直梁假设的计算结果和实际受力偏差常超过20%,容易造成构件选型偏保守带来材料浪费,或是局部强度不足引发结构变形超限。这个曲线截面的有限元分析模型,正是针对这类弧形型钢承载构件的受力校核需求搭建,采用壳单元对构件的曲面壁板、加劲肋、支座底板进行网格划分,相比实体单元能在保证计算精度的前提下大幅缩减求解规模,适配常规工作站的算力配置。模型搭建过程中,首先根据实际工程中常用的弧形构件曲率半径确定截面扫掠路径,截面采用工程中通用的槽型曲壳截面,

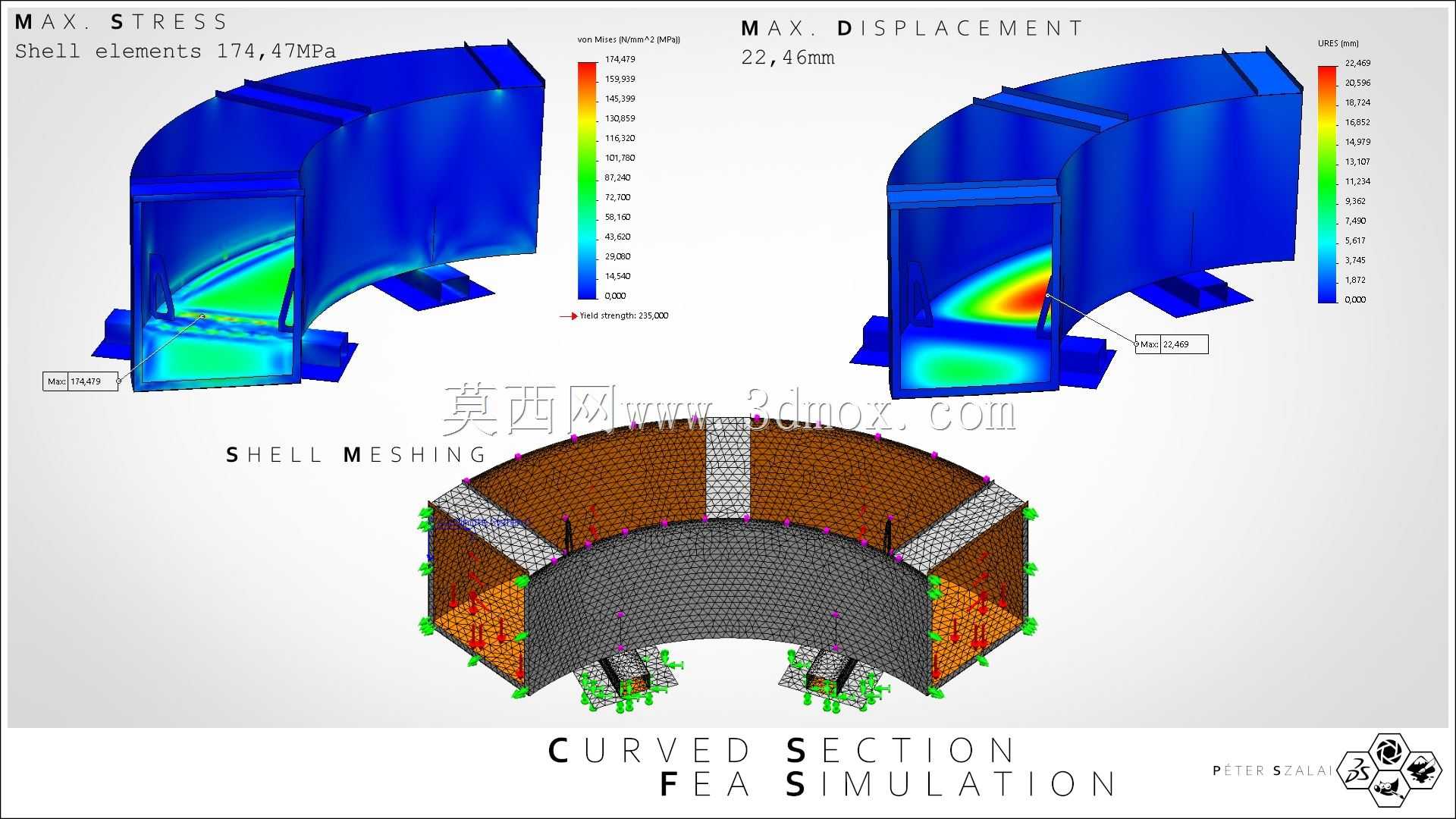

  在底部支座位置按照实际安装的地脚螺栓约束形式设置固定边界,约束对应节点的全部平动与转动自由度,避免边界条件过度简化带来的计算失真。载荷施加环节,除了构件自身的重力载荷,还针对曲面构件外侧承受的非均匀介质压力做了梯度载荷设置,模拟实际工况中物料堆积、流体侧压这类随高度变化的载荷分布,和工程实际受力状态高度匹配。从计算结果来看,应力集中区域主要出现在支座与曲壁板的连接位置,最大应力值出现在加劲肋和底板的焊缝连接处,这和现场运维中发现的弧形钢构件开裂位置完全吻合,能直接指导设计阶段对该区域做加劲肋补强、焊缝长度优化;位移变形的最大值出现在曲段中部的自由边缘,变形方向沿曲率径向向外,可直接作为构件挠度校核的依据,

  判断是否满足工程规范的变形限值要求。模型的网格划分在应力集中区域做了局部加密,远离约束和载荷的区域采用较粗网格平衡计算效率,网格质量检查中单元雅克比均满足求解要求,不会出现单元畸变导致的计算不收敛问题。对于从事钢结构设计、设备承载支架开发的工程师来说,这个模型可以直接作为同类弧形构件仿真分析的参照模板,调整截面参数、曲率半径、载荷大小即可快速适配不同的项目场景,省去从零开始搭建模型、调试边界条件的重复工作,也能帮助新手工程师理解壳单元在薄壁型钢构件分析中的应用要点,掌握非均匀载荷的施加方法、应力集中区域的结果判读逻辑,避免仿真分析和实际工程需求脱节。
