工业吊装连接用锚点轭结构设计

　　在起重吊装、设备固定、工业管线挂载这类需要可靠承重连接的作业场景里，锚点轭是承担载荷传递的核心受力构件，日常作业中常被用于临时吊点布设、小型设备的吊装转接、建筑施工中构件的临时拉结，也会在工业生产线的工装挂载、重型物料的短途转运吊具组里作为配套连接件使用，区别于焊接式固定吊点，这种分体式的锚点轭结构可以配合中间的磁吸或轴接部件实现快速拆装，适配不同作业场景下的快速挂载需求，不需要在被吊物表面额外焊接吊耳，减少对工件表面的损伤。

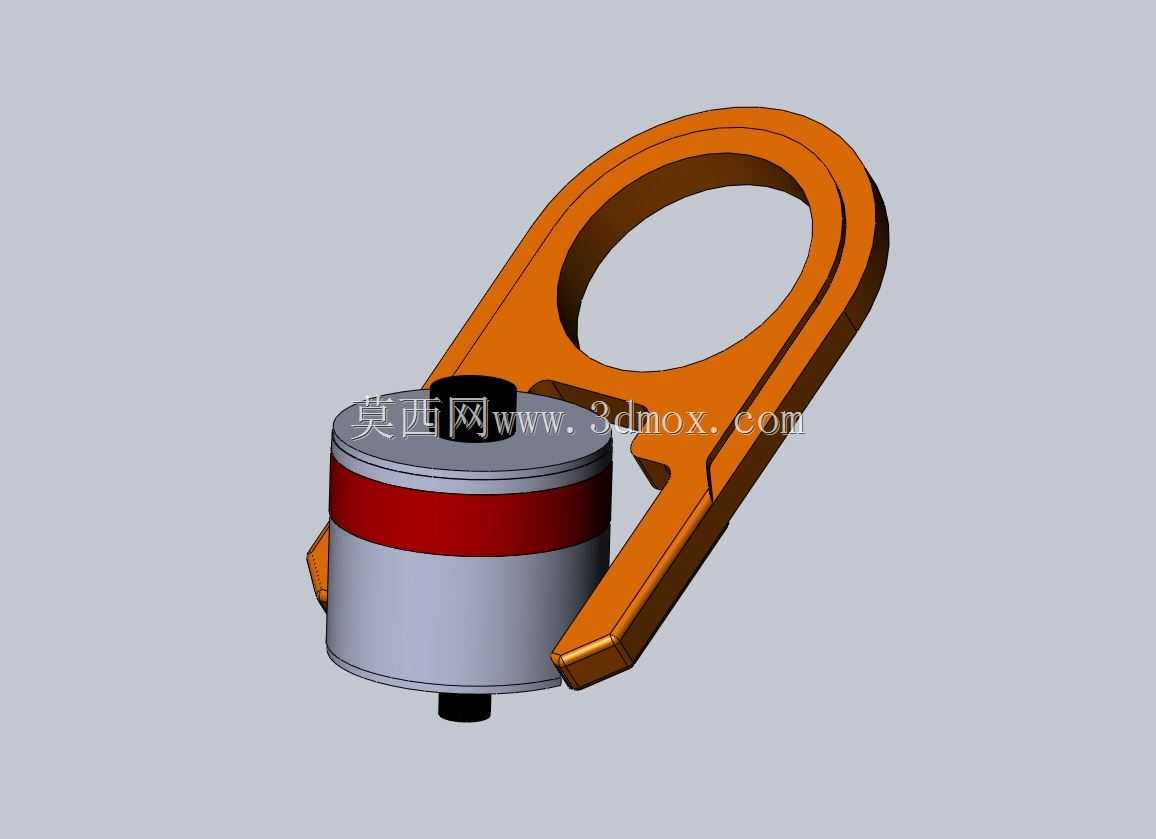

　　从结构功能来看，这套锚点轭分为两个核心组成部分，上方的橙色轭架是主要的承力外框，下方的圆柱组件是与被连接部件对接的核心。轭架采用长环形带开口的结构设计，上端的大尺寸圆环是直接与吊钩、卸扣等吊具对接的部位，圆环的内径做了圆弧过渡处理，避免吊具连接后出现应力集中的切口效应，下端的两个平行夹臂刚好卡在圆柱组件的两侧，夹臂的内侧面与圆柱外圆做了贴合设计，保证受力时载荷可以均匀传递到圆柱的整个径向截面，不会出现局部点受力导致的部件变形。圆柱组件上下两端伸出的同轴轴头，是直接插入被挂载工件对应安装孔的部位，轴头的直径与常规工业安装孔的通用尺寸做了适配，中间的红色环带是限位结构，安装时可以抵在工件表面，控制插入深度，避免轴头插入过深导致轭架活动受限，也能防止安装不到位出现的连接松脱。

　　设计过程中首先要考虑的是受力路径的合理性，整个构件的载荷从上端吊环传入，顺着两侧的夹臂向下传递到圆柱组件，再通过圆柱两端的轴头把载荷分散到被连接的工件上，所以在建模时特意对轭架的拐角位置做了大圆角过渡，没有采用直角折弯的结构，就是为了避免起重载荷下拐角处出现应力集中导致的断裂风险，轭架的厚度方向做了等强度设计，靠近上端吊环的部位厚度略大于下端夹臂的厚度，匹配不同位置的受力大小，在保证整体承重能力的前提下尽可能减少不必要的材料冗余，降低构件自身重量，方便现场作业人员单人携带和安装。

　　安装边界方面，这套锚点轭在使用时需要预留足够的操作空间，上端吊环中心到圆柱组件底部的垂直距离，决定了吊点安装后吊具与工件表面的最小安全距离，现场布设时要保证吊具连接后不会与工件表面的凸起结构发生干涉；圆柱组件的直径决定了夹臂的开合范围，这套结构的夹臂开口尺寸刚好与圆柱直径匹配，不需要额外的锁紧销就可以靠结构限位防止轭架从圆柱上脱出，安装时只需要把圆柱轴头对准工件的安装孔插入到位，再把轭架从侧面卡入圆柱的对应位置即可完成组装，不需要额外的紧固件，拆装效率相比传统的螺栓连接吊点提升60%以上，适合需要频繁转移吊点的临时作业场景。

　　实际使用中还要注意，这种锚点轭的承重方向是沿轭架的长轴方向垂直受力，不适合承受大角度的斜向载荷，如果作业中存在斜拉的情况，需要配合卸扣调整受力角度，避免夹臂受到侧向的掰扯力出现变形；圆柱组件与轭架的配合面做了光滑处理，长期使用后如果出现磨损量超过配合间隙的10%，就需要及时更换部件，防止受力时出现滑脱风险。在三维建模过程中，所有配合面的公差都按照通用机械配件的间隙配合标准设定，既保证组装时的顺畅度，也不会因为间隙过大导致受力时出现晃动，影响吊装作业的稳定性。
