12VDC低作用力线性电动执行机构

　　在小型自动化设备、智能家居调节机构、小型医疗器械传动位、轻型工装夹具的位移动作实现场景里，这类低作用力直流线性执行机构是非常常用的直线驱动部件，相比气动推杆不需要配套气源管路，相比液压元件不存在油液泄漏风险，仅需接入对应直流供电即可完成伸缩动作，部署灵活度很高，适合负载不大、行程固定、需要平稳直线往复动作的工位使用。

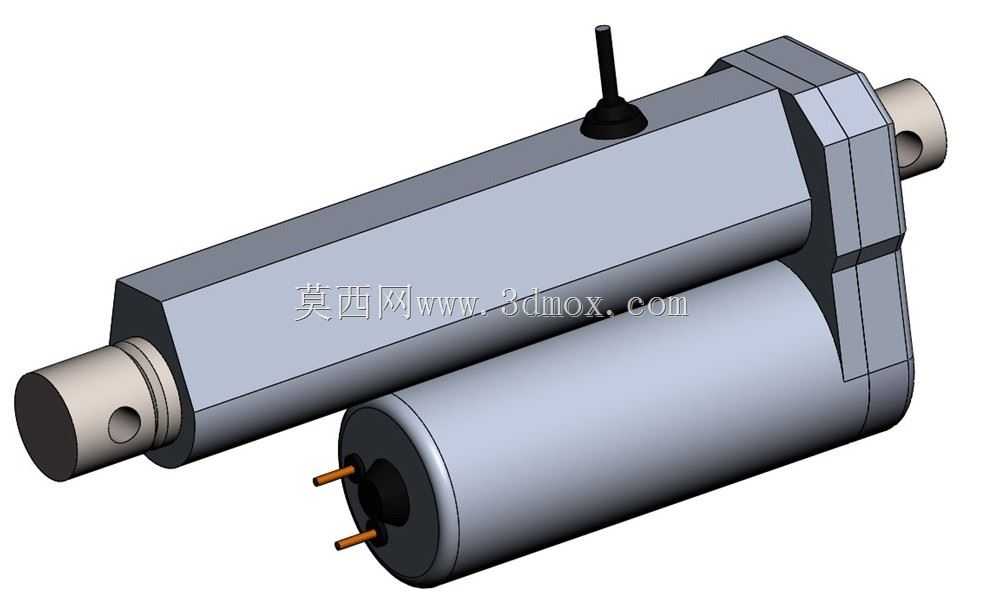

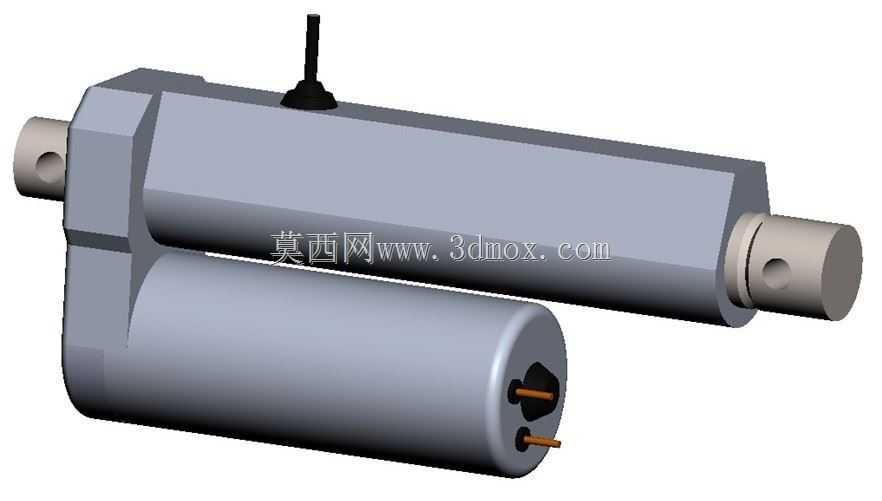

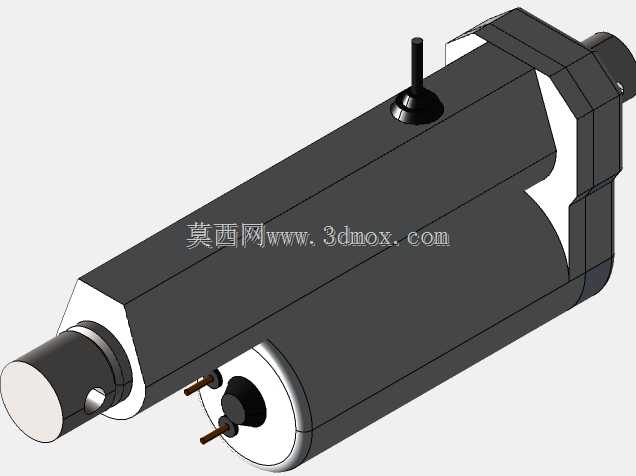

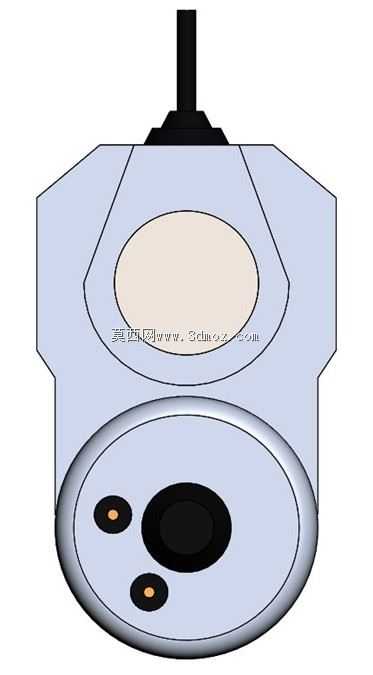

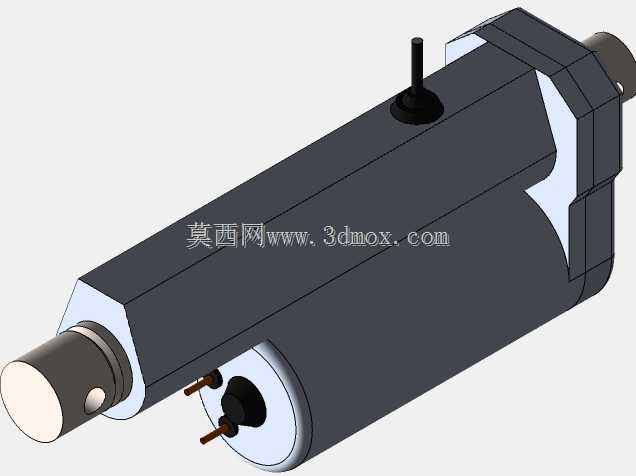

　　这款执行机构采用驱动电机与推杆主体平行布局的结构形式，将直流减速电机集成在筒体侧方，通过内部齿轮减速副将电机的高速旋转转化为推杆的低速直线伸缩，整体结构紧凑，不会像同轴布局的电动推杆那样在轴向占用过长安装空间，在设备内部安装空间局促的场景下适配性更好。从结构设计逻辑来看，这类低作用力型号没有额外设置复杂的过载卸荷结构，而是通过电机本身的堵转扭矩配合减速比匹配来限定最大输出推力，避免推力过大损坏被驱动的轻型部件，同时在接线端直接预留了电源插针，不需要额外配置接线端子排，现场接线时直接对应正负极即可实现伸出、缩回的动作切换，接线逻辑简单，普通电气装配人员即可完成接线调试。

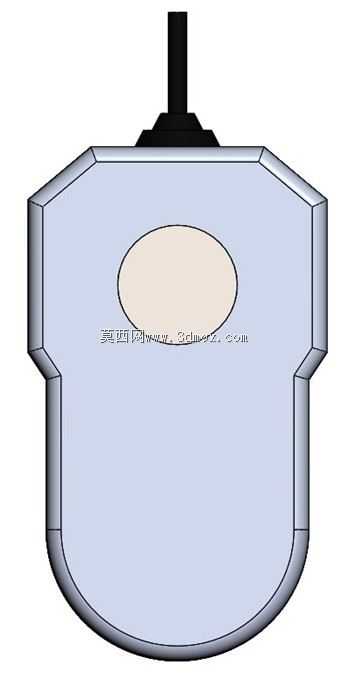

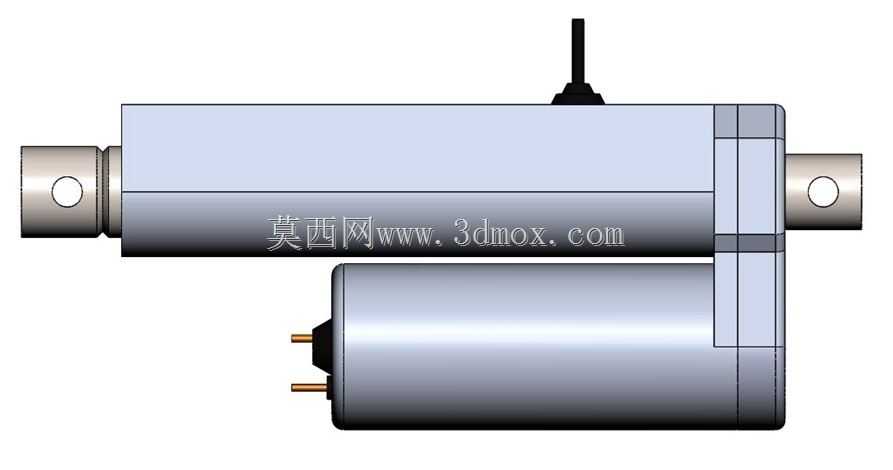

　　从实际使用的功能特性来看，这款执行机构的伸缩速度属于中低速区间，动作过程运行平稳，没有明显的顿挫感，运行噪音控制在轻型设备可接受的范围内，不会因为驱动噪音影响设备整体的使用体验。其行程长度属于短行程范畴，适合需要小范围位移调节的场景，比如通风口挡板的开合、小型物料挡块的升降、轻型柜门的自动启闭、检测探头的前后进给这类动作，完全可以满足使用需求。在缩回状态下整体长度较短，伸出后总长度满足行程要求，两端的铰接安装孔可以配套销轴完成与设备机架、被驱动部件的铰接连接，安装时不需要额外加工复杂的安装座，仅需在对应安装位置预留对应直径的销轴固定位即可完成装配，安装边界要求简单，对安装面的平面度要求不高，即使是普通的型材机架、钣金支架都可以完成固定。

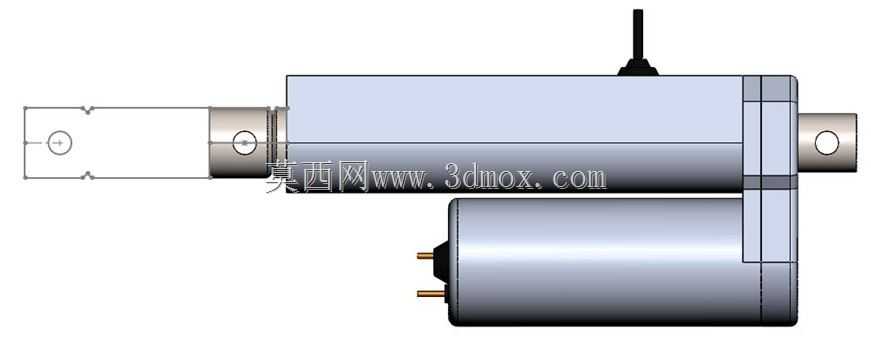

　　建模过程中，针对这类平行布局的电动推杆，首先需要确定内部减速机构的排布空间，确认电机筒体与主推杆筒体的中心距，保证内部齿轮传动的啮合间隙符合设计要求，避免出现传动卡滞或者齿轮侧隙过大导致的回程空程问题。推杆的伸出端采用常规的圆柱铰接端结构，孔位尺寸匹配常用的轻型连接销轴，外壳采用铝合金材质加工，在保证结构强度的同时尽可能降低整体自重，适合对部件重量有要求的移动类小型设备使用。建模时特意将伸出端的延长段单独做了配置，可以在装配时直接切换伸出、缩回两种状态，不需要在装配环境下重新调整零件位置，方便整体设备的布局干涉检查；同时接线部位的插针按照实际接插件尺寸建模，在做设备布线设计时可以直接预留对应的接线空间，避免出现布线时与周边部件干涉的问题。

　　在实际选型适配时，需要注意这类低作用力执行机构的最大推力上限，不可超负载使用，否则会导致电机堵转过热，缩短使用寿命；同时其工作循环为间歇工作制，不适合长时间连续往复动作，在连续动作的工位上需要额外考虑散热或者更换更高工作制等级的型号。安装时两端的铰接点需要保证同轴度，避免推杆在伸缩过程中承受径向力，否则会导致内部推杆弯曲、传动卡滞，甚至出现密封件磨损进灰的问题。日常维护时仅需定期检查安装销轴的紧固情况，检查接线部位是否有松动，不需要额外加注润滑脂，内部传动结构在出厂时已经预填了长效润滑脂，可以满足全生命周期的润滑需求。

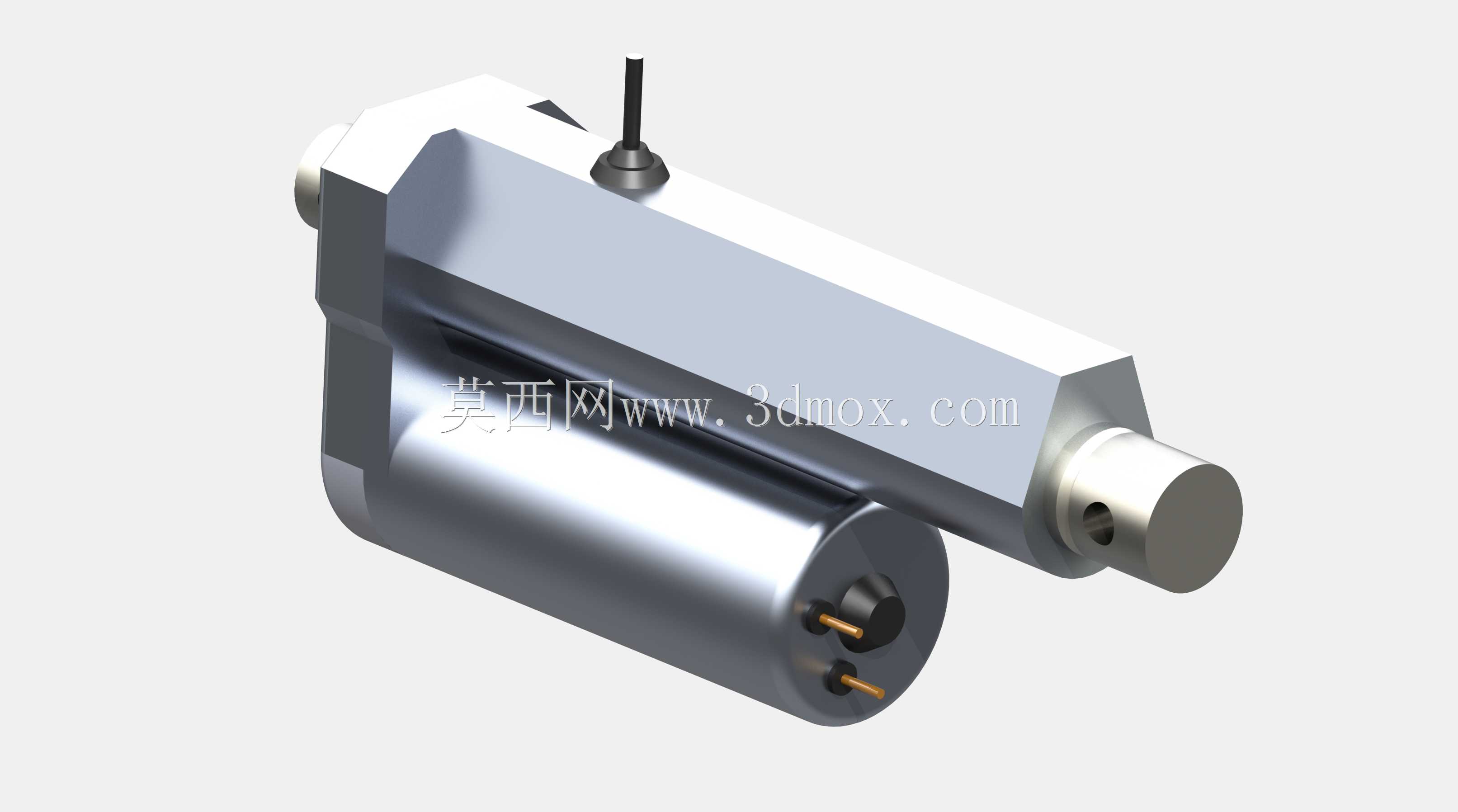

　　对于结构设计人员来说，这类标准线性执行部件不需要从零开始建模设计，直接调用成熟的三维模型即可快速完成设备的整体布局，在设计阶段就可以准确核对安装尺寸、行程范围、外形轮廓，提前规避安装干涉、行程不足的问题，大幅缩短设计周期，减少后续样机试制时的改模成本。在做装配动画渲染时，模型的外观细节、材质表现都和实物一致，可以直接用于方案汇报的演示素材，不需要额外做外观修饰。
