高压工况用线性电动执行机构结构设计

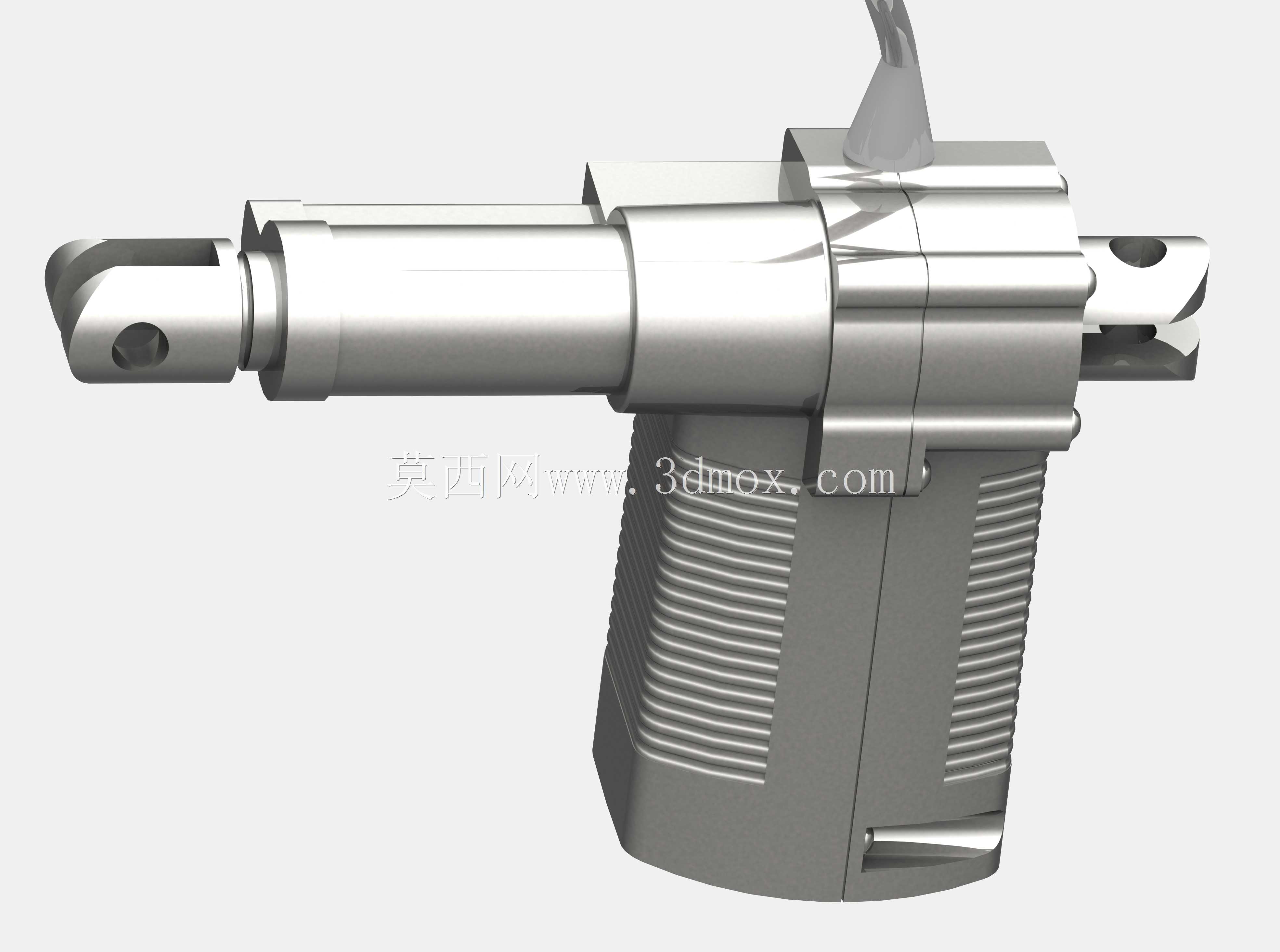

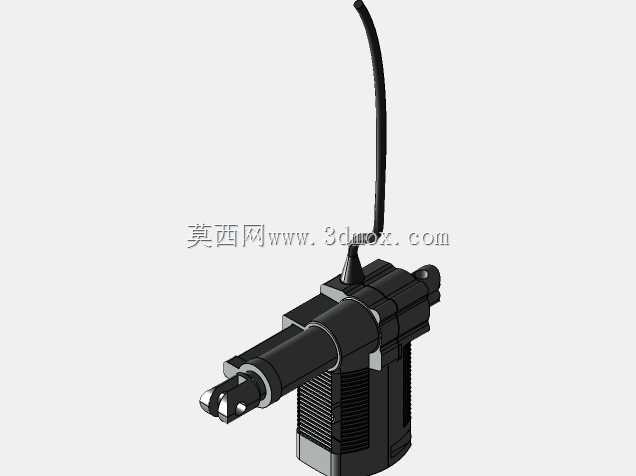

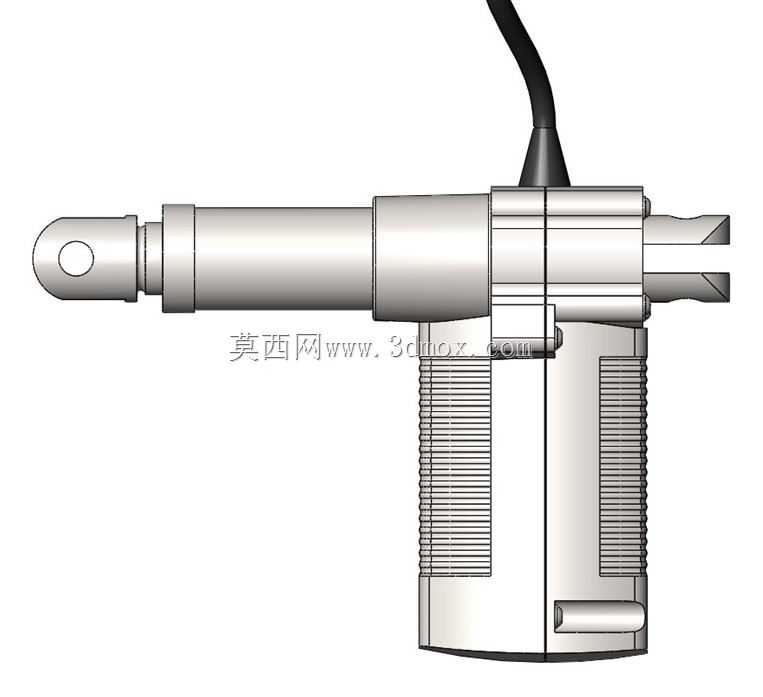

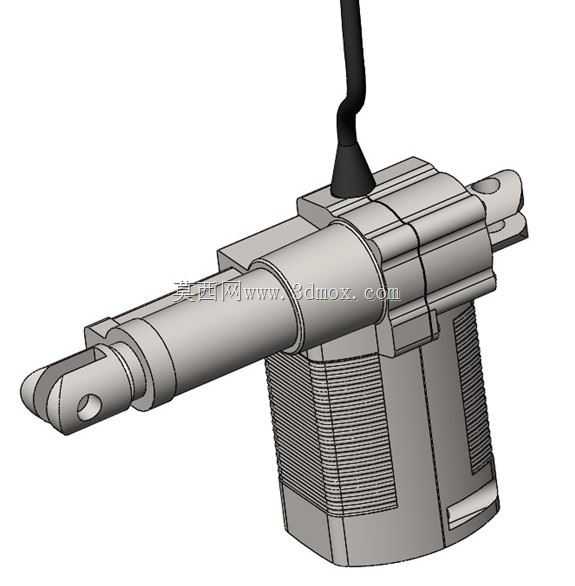

　　在高压电气柜体、工业联锁防护系统的现场改造与设备配套场景里，这类线性电动执行机构往往承担着核心的位置驱动与安全联锁触发功能，区别于常规民用级的电动推杆，它的结构设计从一开始就瞄准了高压环境下的可靠性要求，没有多余的装饰性结构，每一处外形特征都服务于安装适配与功能实现。从结构布局来看，驱动电机与传动丝杠采用同轴集成的布置方式，电机外壳表面做了密集的轴向散热筋设计，既能够在持续往复动作时快速散除绕组产生的热量，也能提升外壳的结构刚度，避免在设备运输、安装过程中受外力挤压出现壳体变形，影响内部传动件的同轴度。执行器的两端都设计了带通孔的铰接安装耳，这种结构可以适配现场不同角度的安装需求，不管是水平布置推动联锁销动作，

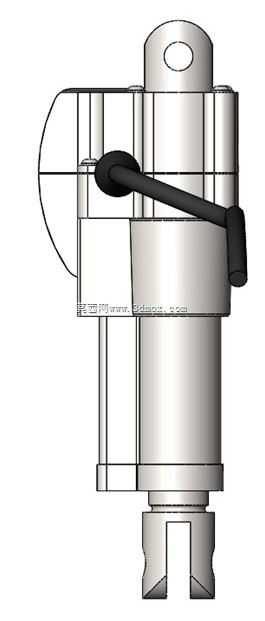

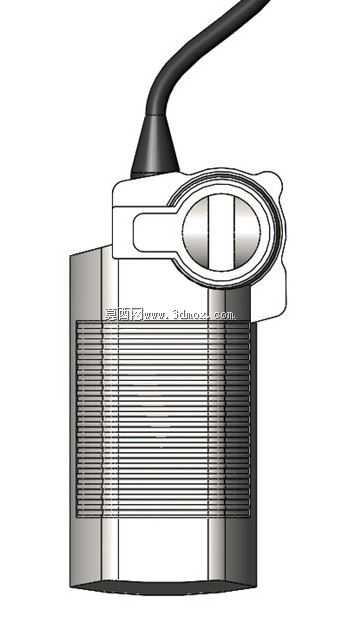

　　还是垂直安装驱动隔离挡板位移，都能通过铰接结构抵消安装面的角度偏差，避免传动杆承受额外的径向弯矩，延长内部丝杠与导向套的使用寿命。尾部的出线部位做了锥形的密封防护结构，线缆从壳体引出的位置做了应力释放设计，即使设备在动作过程中出现小幅振动，也不会拉扯线缆内部的接线端子，杜绝高压环境下接线松脱带来的设备误动作风险。从功能设计逻辑上，这款执行器在输出端额外集成了锥形联锁的适配结构，不需要用户额外加工转接件就可以直接对接电气安全联锁的锁止部件，当执行器缩回到位时，锥形结构可以精准嵌入联锁槽位，触发安全回路的位置确认信号，避免出现位置不到位导致的联锁失效问题。传动部分的行程限位做了双重冗余设计，除了电机内部的行程开关之外，

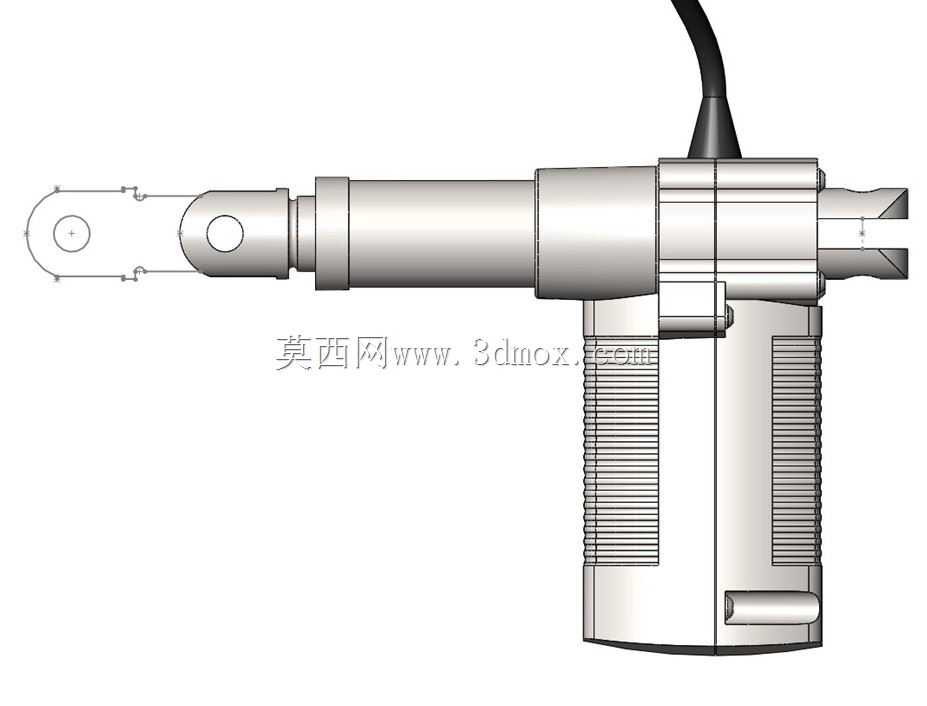

　　外壳上预留的固定电源插头位置可以外接硬接线的位置反馈信号，接入设备的安全PLC回路，即使电子限位出现故障，硬接线的位置信号也能及时切断电机电源，避免推杆过冲损坏设备。安装尺寸的边界设计充分考虑了现场改造的适配性，缩回状态下的整体长度可以适配原有气动执行器的安装空间，不需要对原有设备的安装支架做大规模切割改造，伸出长度覆盖了高压柜隔离挡板、联锁销的常规动作行程，输出推力与拉力参数匹配高压场景下联锁机构的动作阻力，不会出现推力不足导致卡滞，或者推力过大顶坏联锁部件的问题。导向部分的设计采用了工程塑料外壳搭配金属导向衬套的组合，既减轻了执行器的整体重量，也能保证传动杆在往复动作过程中的同轴度，长期运行不会出现导向磨损导致的推杆偏磨问题。

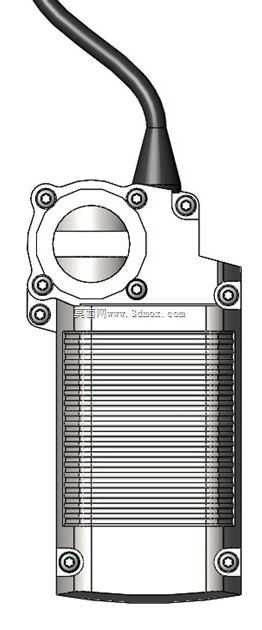

　　在建模细节处理上，所有的安装孔位都做了倒角处理，避免安装时螺栓刮伤孔壁影响装配精度，外壳的分型面位置做了错位止口设计，既可以提升壳体的防护等级，也能在装配时快速定位上下壳体的位置，提升装配效率。对于从事高压电气设备结构设计、安全联锁系统改造的工程师来说，这个模型的结构细节可以直接作为选型参考，不管是核对安装孔位尺寸，还是参考联锁结构的设计思路，都能减少前期方案设计的重复建模工作量，也能规避很多现场安装适配的常见问题，比如铰接耳的间隙设计、出线口的应力释放结构、散热筋的布置方式，都是经过实际工况验证的成熟结构，可以直接复用在同类线性驱动机构的设计当中。
