ROXTEC G5X1防水电缆穿隔密封通道结构

　　这类电缆穿隔密封结构，核心应用场景集中在需要做舱室分隔、同时要贯穿多根动力或信号电缆的工业场景里，比如户外成套电气柜体的线缆进出位、船舶舱壁的电缆穿舱位置、地下管廊的分区隔断处、近海作业平台的设备舱穿线位，还有需要满足IP67以上防水等级的户外机电设备壳体，都需要这类密封通道来完成线缆贯穿后的密封隔断。它的实际用途不止是把穿过去的电缆牢牢固定在开孔位置，更核心的作用是阻断开孔两侧的介质流通——比如户外柜遇到暴雨喷淋或者短时积水时，不让水顺着电缆和开孔的缝隙流进柜内；船舶舱壁位置要阻断不同舱室之间的空气、水汽甚至火焰蔓延，满足舱室的水密、防火分隔要求；地下管廊的分区位置，还要能阻挡潮气、小型啮齿类动物顺着线缆缝隙进入设备区间。

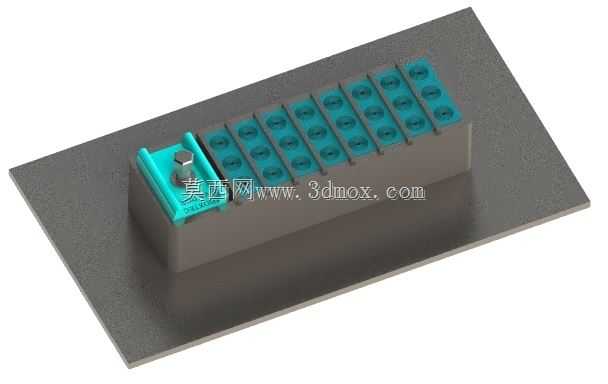

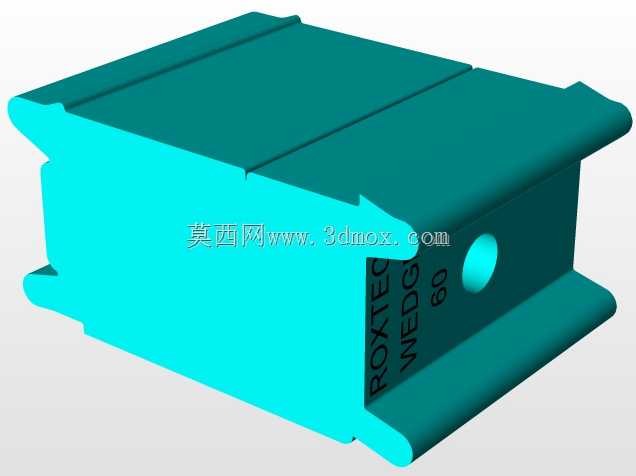

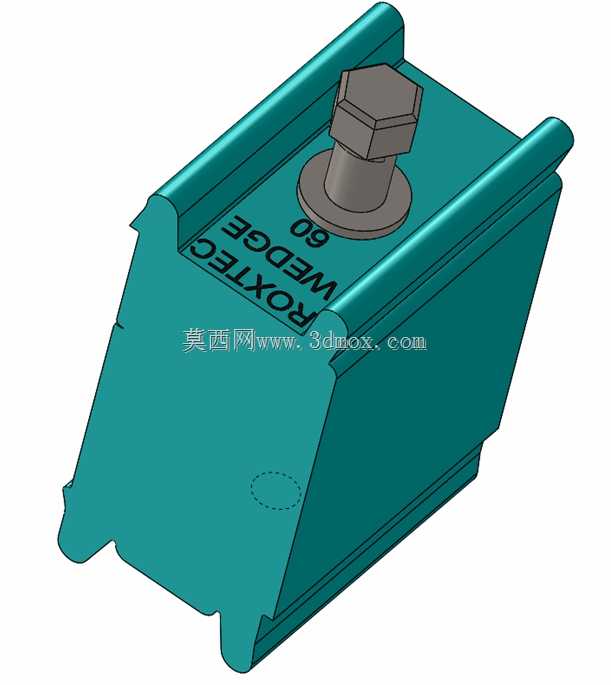

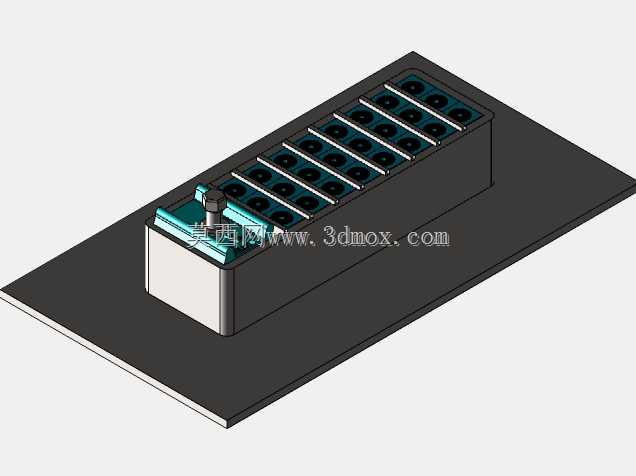

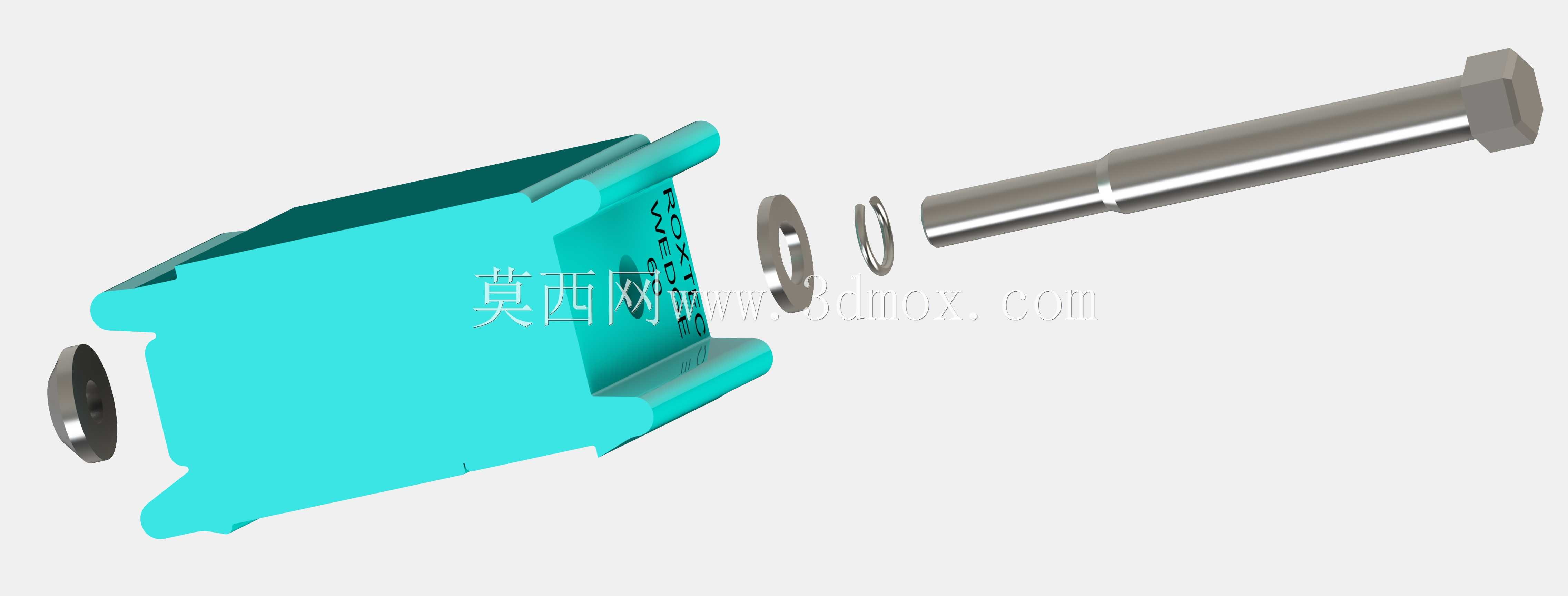

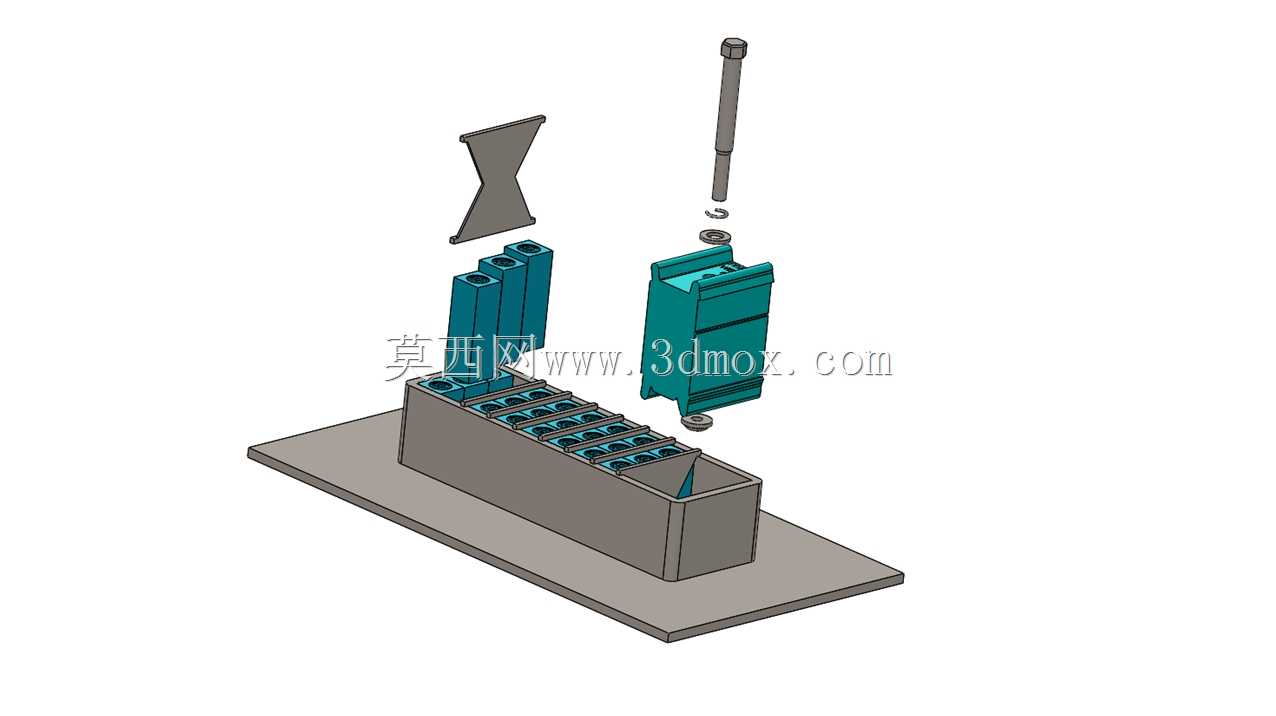

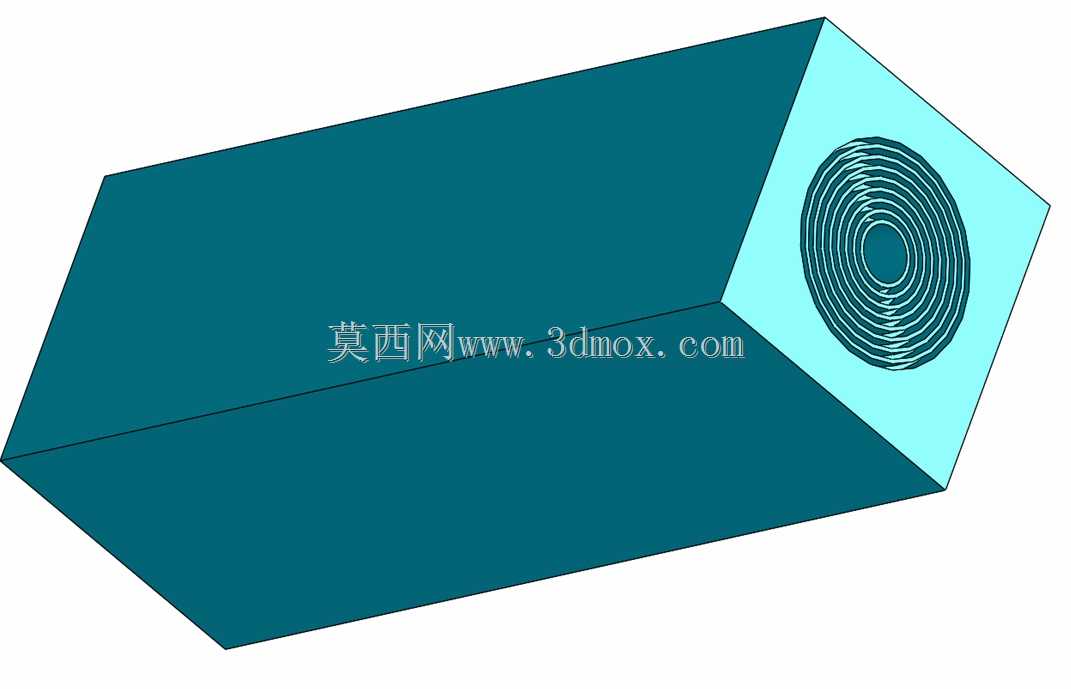

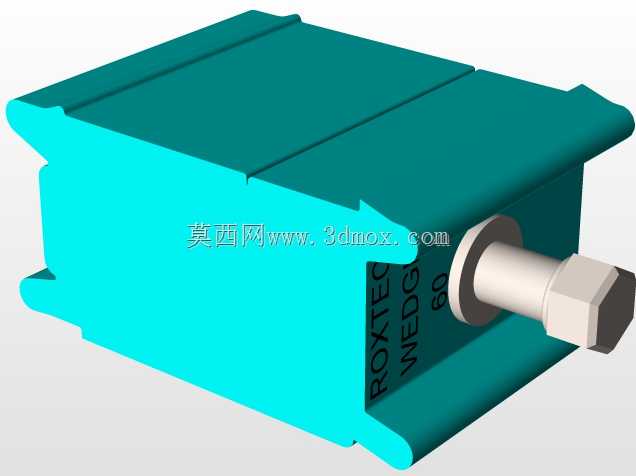

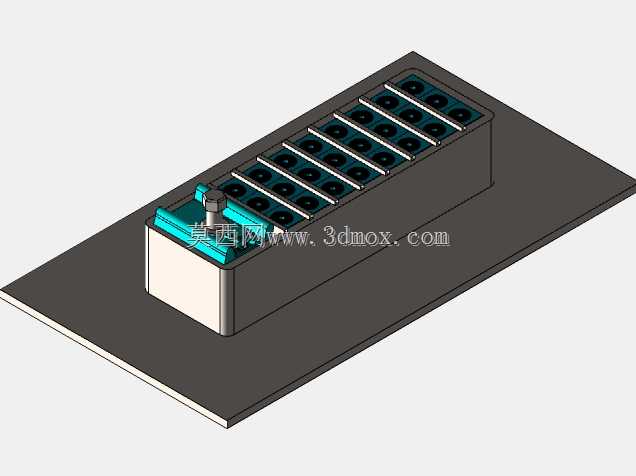

　　从功能特性上看，这款G规格的单框密封通道，适配单根大直径电缆或者多根组合小直径电缆的穿隔需求，密封模块采用分层可剥离的橡胶叠层结构，不需要提前精准匹配电缆外径，现场施工时可以根据实际穿入的电缆直径，逐层剥掉密封模块上的可剥离层，直到模块内孔和电缆外护套紧密贴合，再通过压紧机构把整个模块组在框架内压实，让橡胶模块产生足够的压缩形变，填满框架内壁、电缆外壁、模块之间的所有间隙，实现可靠密封。设计思路上，整个结构没有采用传统的格兰头那种单电缆单密封的形式，而是用矩形金属框架作为承载基体，框架内侧预留了密封模块的安装定位槽，两端的压紧板通过紧固件逐步收紧，给叠放的密封模块施加均匀的压紧力，避免局部压力不足导致的密封失效；

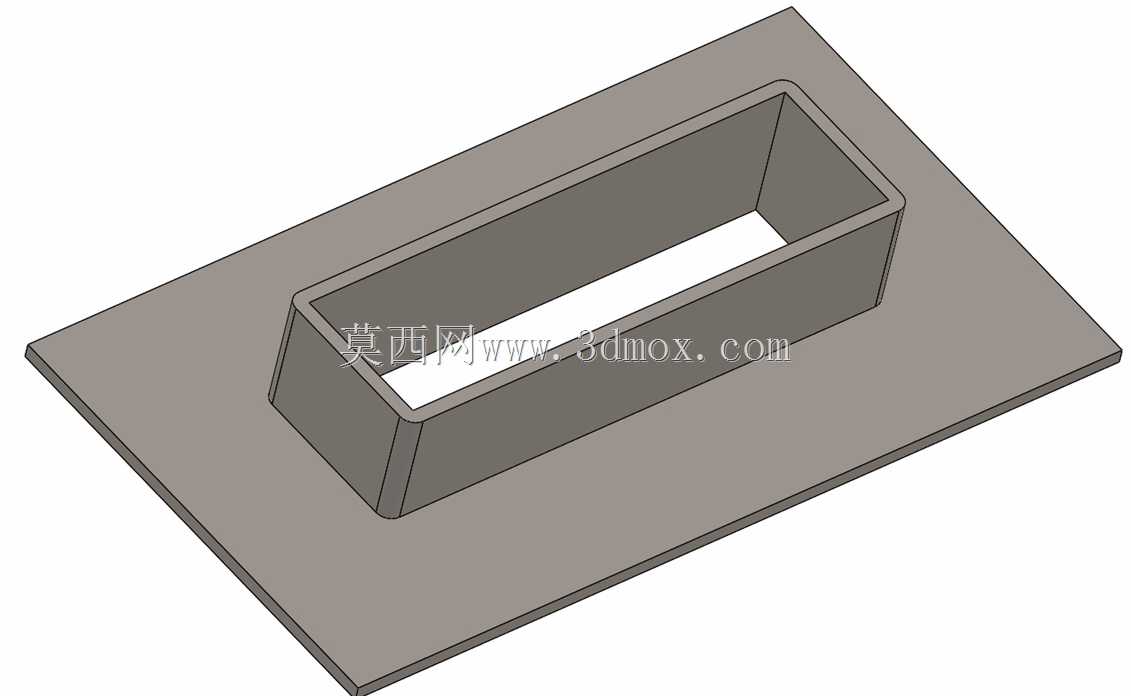

　　框架的安装法兰边做了平整的密封面，安装时配合密封垫片固定在舱壁或者柜体开孔的外侧，不需要在开孔位置做复杂的翻边或者焊接螺纹座，降低了安装面的加工要求。从安装边界来看，这款单框结构的整体外轮廓尺寸适配常规的5倍电缆直径预留开孔，安装时需要在舱壁或者柜体板上开出对应尺寸的矩形安装孔，孔边的毛刺要打磨平整，避免划伤密封模块的橡胶层；法兰边的固定孔位按照标准间距排布，使用常规的螺栓紧固即可，紧固时要对角逐步拧紧，保证两侧压紧板平行压入，避免单侧压紧导致模块偏斜，出现密封间隙。外形上整个结构采用方正的矩形设计，没有突出的尖锐棱角，安装后不会和周边的线缆桥架、柜内元器件产生干涉，框架的金属材质做了防腐镀层处理，在户外高湿、高盐雾的环境下也能长期使用，不会因为框架锈蚀导致密封结构松动。实际选型时，需要提前确认穿入电缆的总外径范围，确保密封模块的可调节范围能覆盖所有穿入线缆的直径总和，同时要确认安装位置的板厚是否在框架的夹持范围内，如果板厚过薄需要额外增加加强垫板，避免压紧时板件变形影响密封效果。和传统的密封格兰头相比，这种模块化的穿隔通道可以在同一个开孔内完成多根电缆的密封，减少了柜体或者舱壁上的开孔数量，既提升了整体结构强度，也降低了现场开孔的施工量，后期如果需要增减电缆，只需要松开压紧板，更换或者调整对应的密封模块即可，不需要重新扩孔或者更换整个密封件，后期维护的便捷性更高。密封橡胶的材质采用耐老化的三元乙丙配方，

　　长期在-40℃到85℃的环境下不会出现硬化开裂，能持续保持弹性，即使电缆因为设备运行产生轻微的振动位移，橡胶模块也能跟着产生形变补偿，始终保持密封面的紧密贴合，不会因为长期振动出现密封间隙。在电气防护层面，整个密封结构的绝缘性能满足低压配电系统的绝缘要求，不同电缆穿过模块时，模块之间的橡胶隔层可以避免电缆外护套之间的直接摩擦，也能在单根电缆出现局部过热时，起到一定的隔热阻隔作用，降低故障蔓延的风险。安装完成后，整个通道的外露部分没有多余的突出结构，线缆从通道穿出后可以直接顺着桥架排布，不需要做额外的弯曲避让，减少了电缆的弯曲应力，避免电缆外护套因为长期弯曲受力出现开裂。对于需要做气密、水密测试的舱室结构，这种密封通道在正确安装的前提下，可以承受一定的正向水压和气压差，不会出现渗漏，满足多数工业场景的防护等级要求。
