手动螺旋压紧式夹持工装结构设计

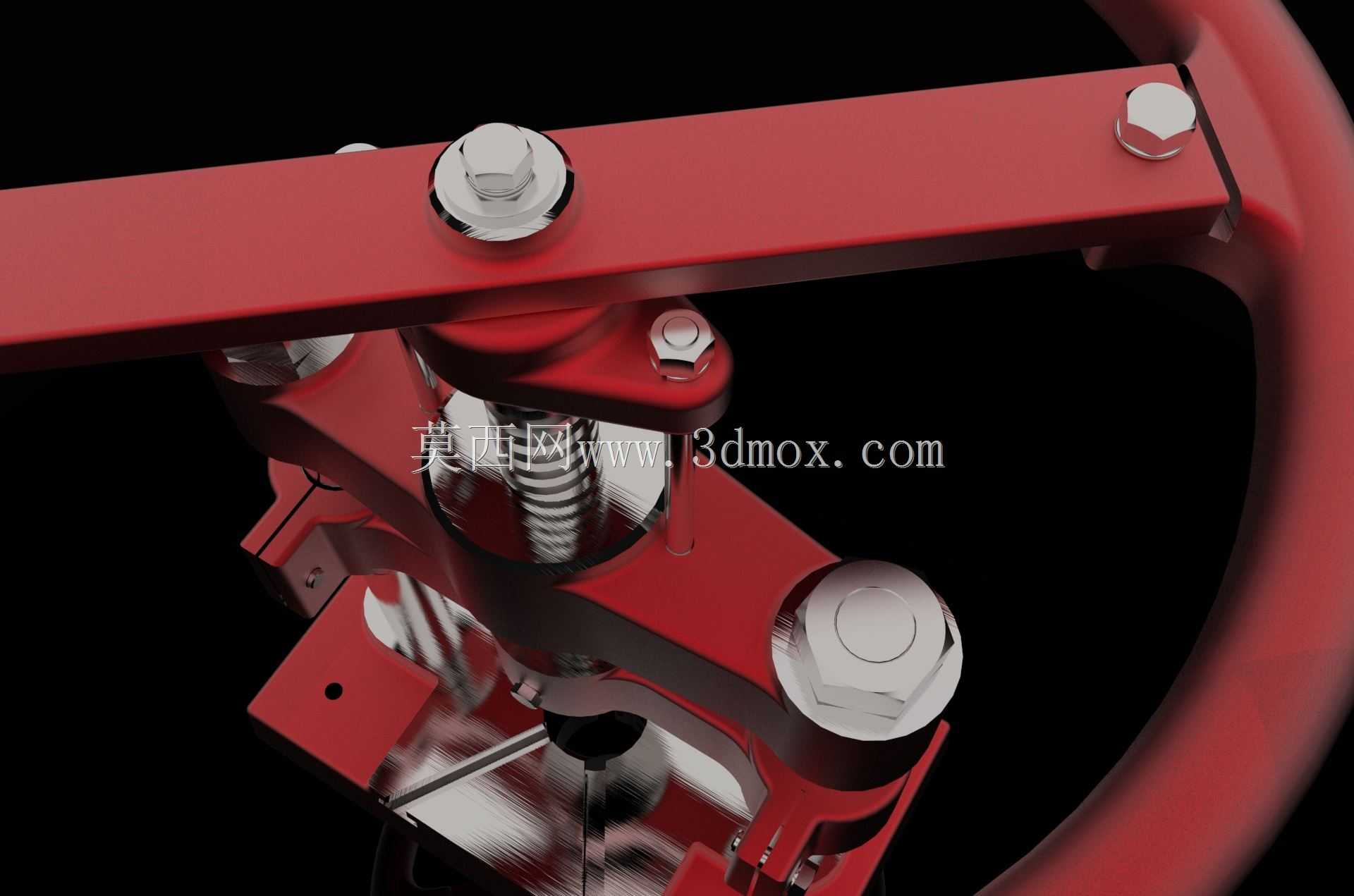

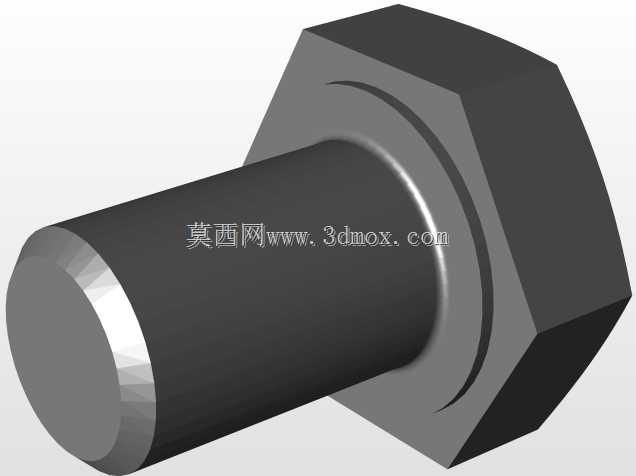

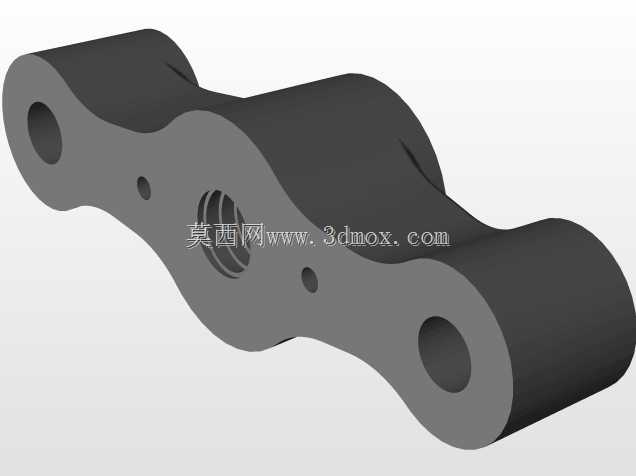

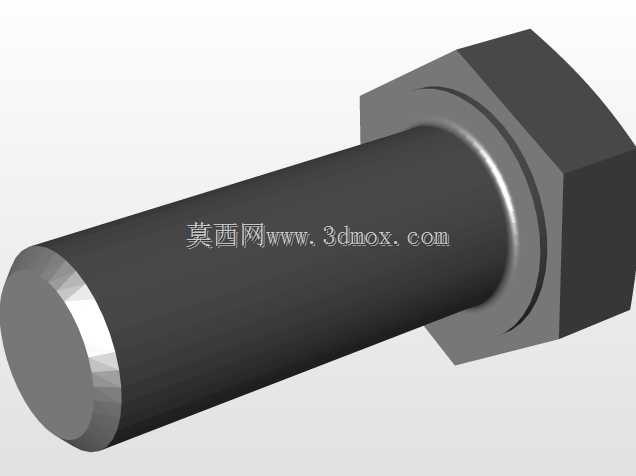

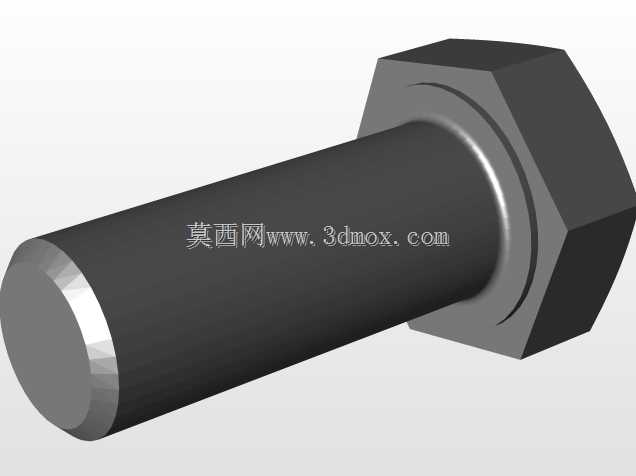

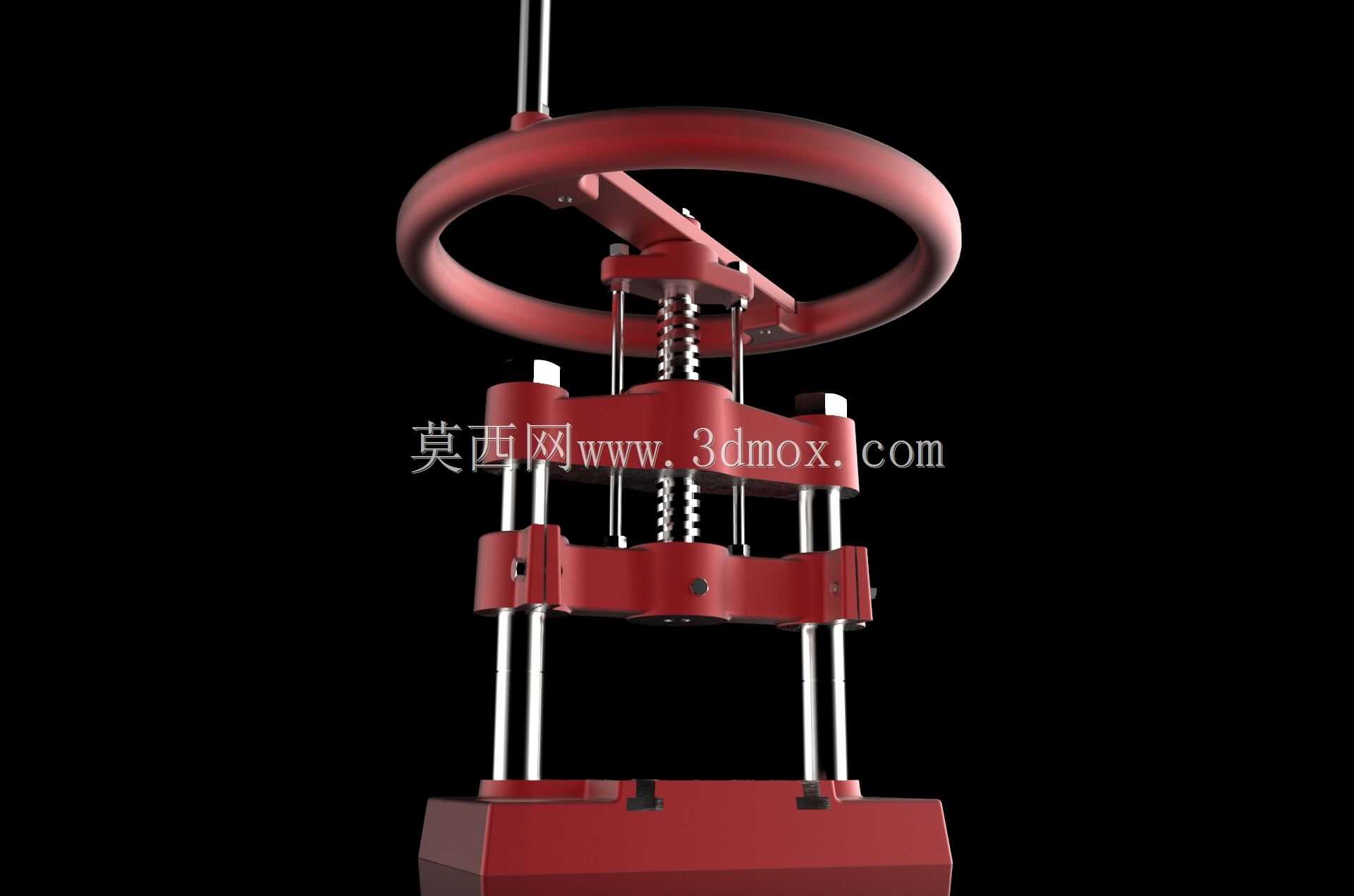

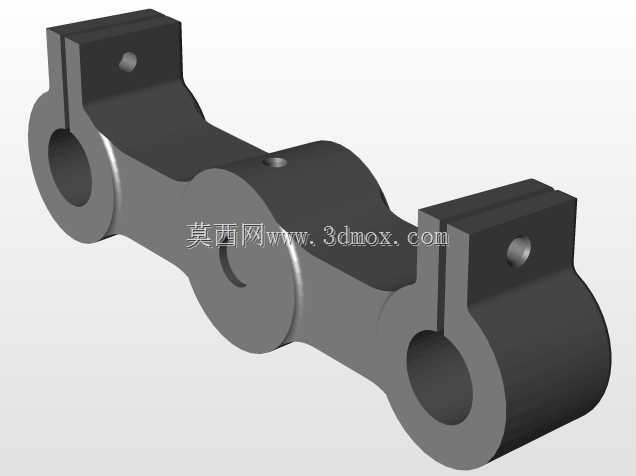

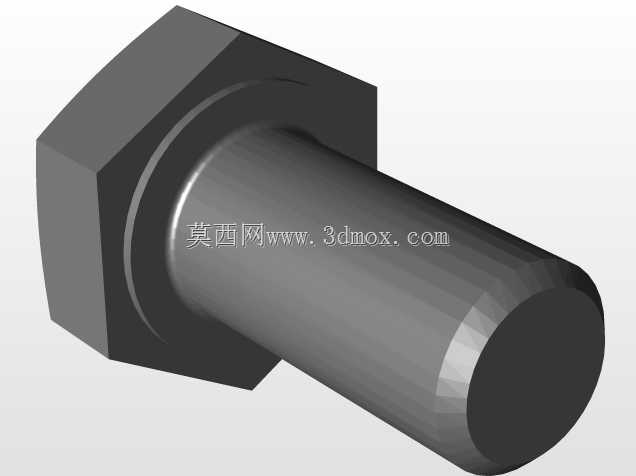

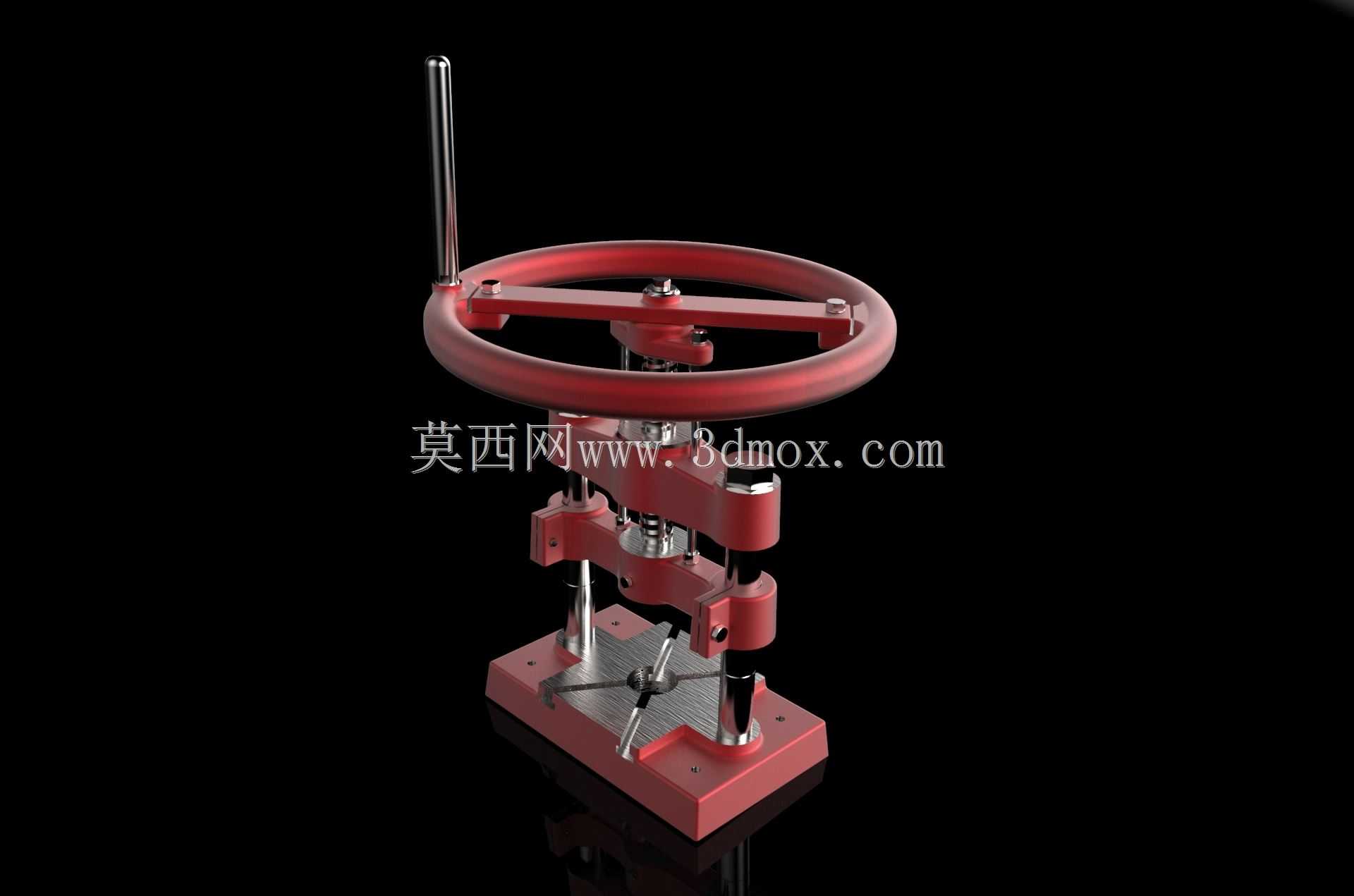

　　该手动螺旋压紧夹持结构，多应用于小型零部件的装夹定位场景，常见于机加工工位的工件固定、小型装配线的零件压紧、维修作业中的部件夹持等工况，依靠螺旋传动的机械增益特性，无需外接动力源即可输出稳定的压紧力，适合无气源、电源的野外维修、零散加工场景使用。从功能特性来看，该结构采用梯形螺纹传动副作为力的传递核心，配合摇臂式操作轮，操作人员施加较小的手动力即可在压头端获得数倍的压紧力，压头位置设计有自适应微调结构，可适配被夹持工件表面的微小角度偏差，避免刚性压紧造成的工件表面压伤或夹持失稳。结构上的红色承力架采用框架式布局，两根对称布置的承力梁通过内六角圆柱头螺钉与中部的螺旋传动基座连接，所有连接紧固件均采用标准件，便于后期维护更换，

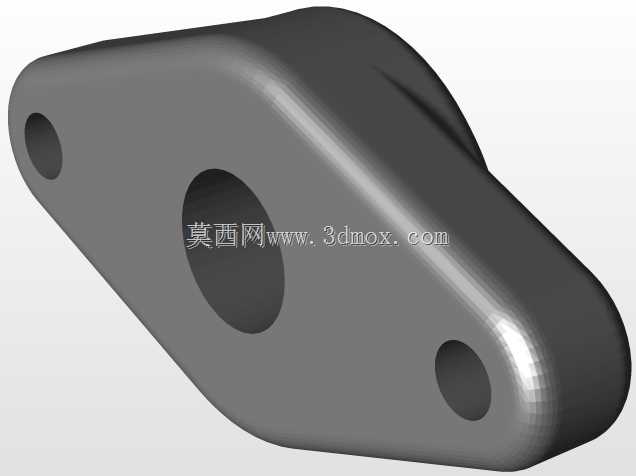

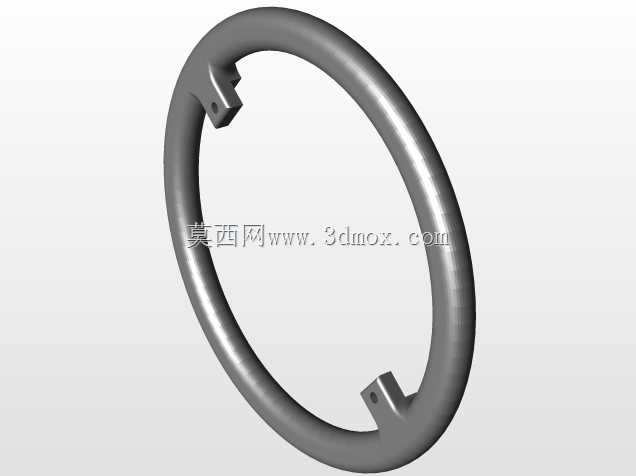

　　降低备件储备成本。设计过程中优先考虑了操作的人机工程特性，操作轮的直径选取兼顾了操作力与操作空间的平衡，轮缘做了圆弧过渡处理，长时间操作不会产生硌手的问题；压头的行程预留了足够的调节余量，可适配一定厚度范围内的不同工件，无需额外加装垫块即可完成常规尺寸零件的装夹。安装边界方面，该结构的底部预留了标准的安装孔位，可直接固定在工作台面、工装平板或者移动维修小车上，整体外轮廓的回转半径控制在操作轮的外缘范围内，不会额外占用过多的工位空间，相邻工位布置时不会产生操作干涉。结构的受力路径经过优化，压紧作业时的反作用力直接通过承力架传递到安装基座，不会对螺旋传动副产生额外的偏载力矩，有效延长了螺纹副的使用寿命，

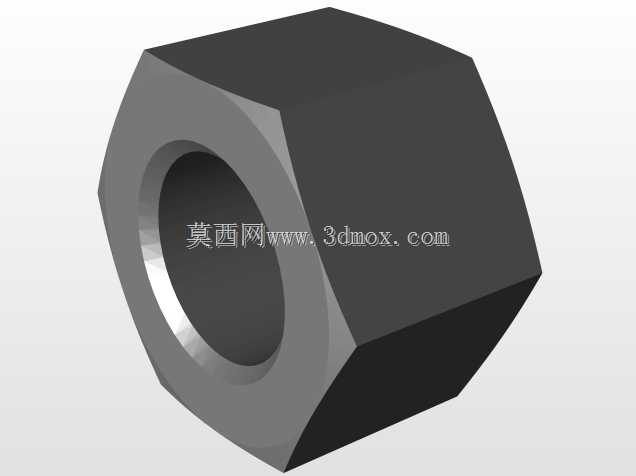

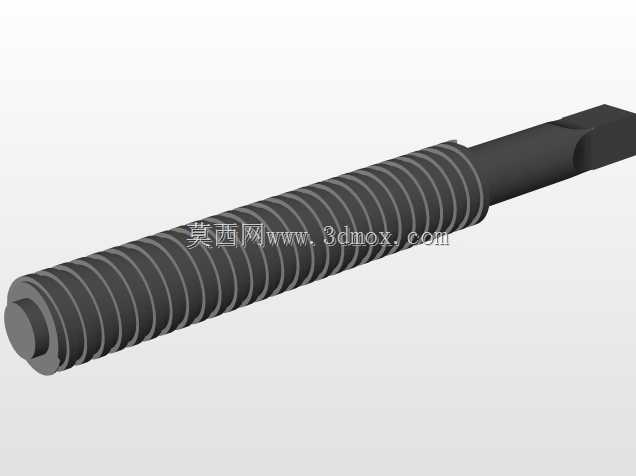

　　日常维护仅需定期在螺纹表面涂抹润滑脂即可，无需复杂的保养流程。从实际使用的角度出发，该结构的压紧力可通过操作人员的手感进行控制，针对薄壁类、易变形的零件，可灵活调整压紧力度，避免装夹变形影响后续加工或装配精度；压头端部可根据使用需求更换不同材质的垫块，比如铜垫块、橡胶垫块，适配不同材质工件的装夹防护需求。整体结构没有复杂的异形零件，所有机加工件均采用常规的铣削、钻削工艺即可完成加工，制造成本较低，适合小型加工厂、维修站点自行加工制作，也可作为标准化工装进行批量生产，配套给小型加工设备作为随机工装使用。结构的拆解与组装无需专用工具，仅用常规内六角扳手即可完成全部拆装流程，便于故障零件的快速更换，在长时间使用后若出现螺纹磨损，仅需更换传动螺杆与配套螺母即可恢复性能，维修成本远低于同类气动、液压压紧夹具。
