小型手动螺旋压紧式工装夹具结构

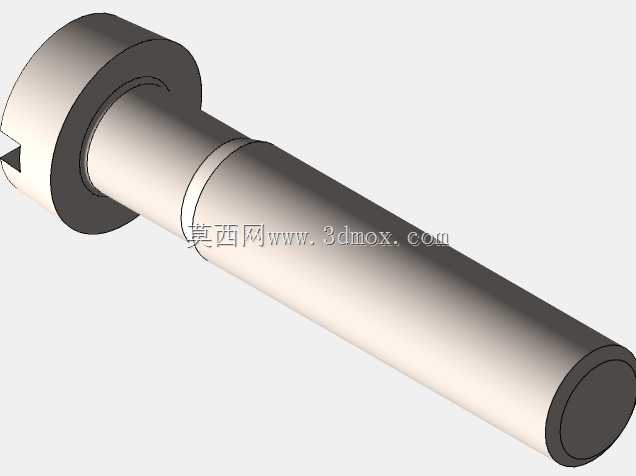

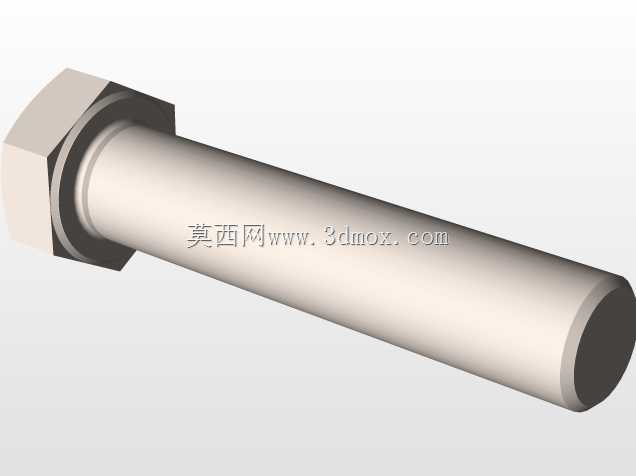

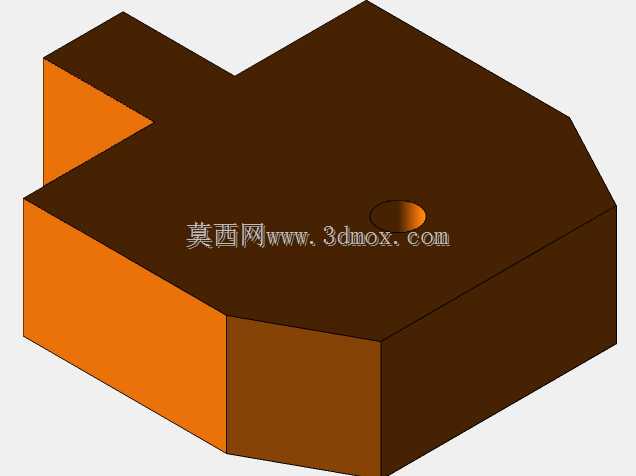

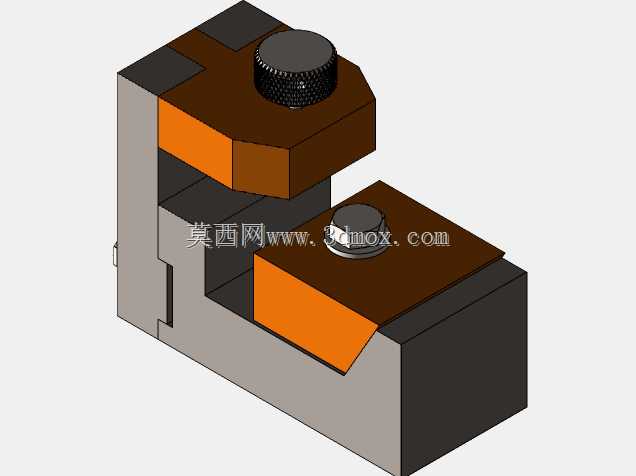

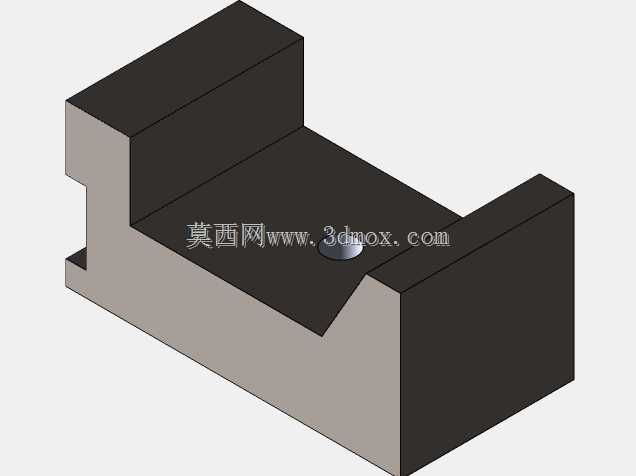

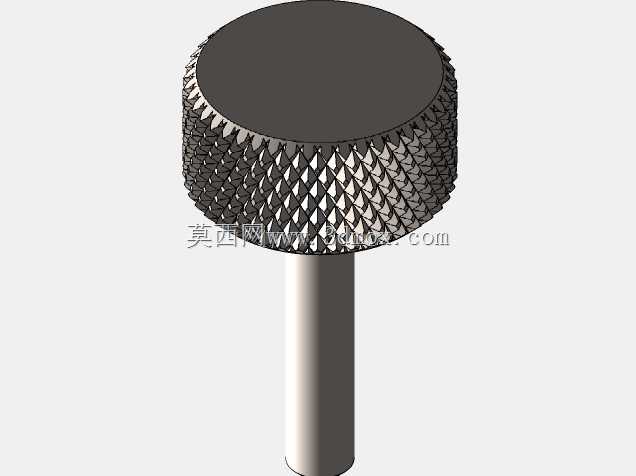

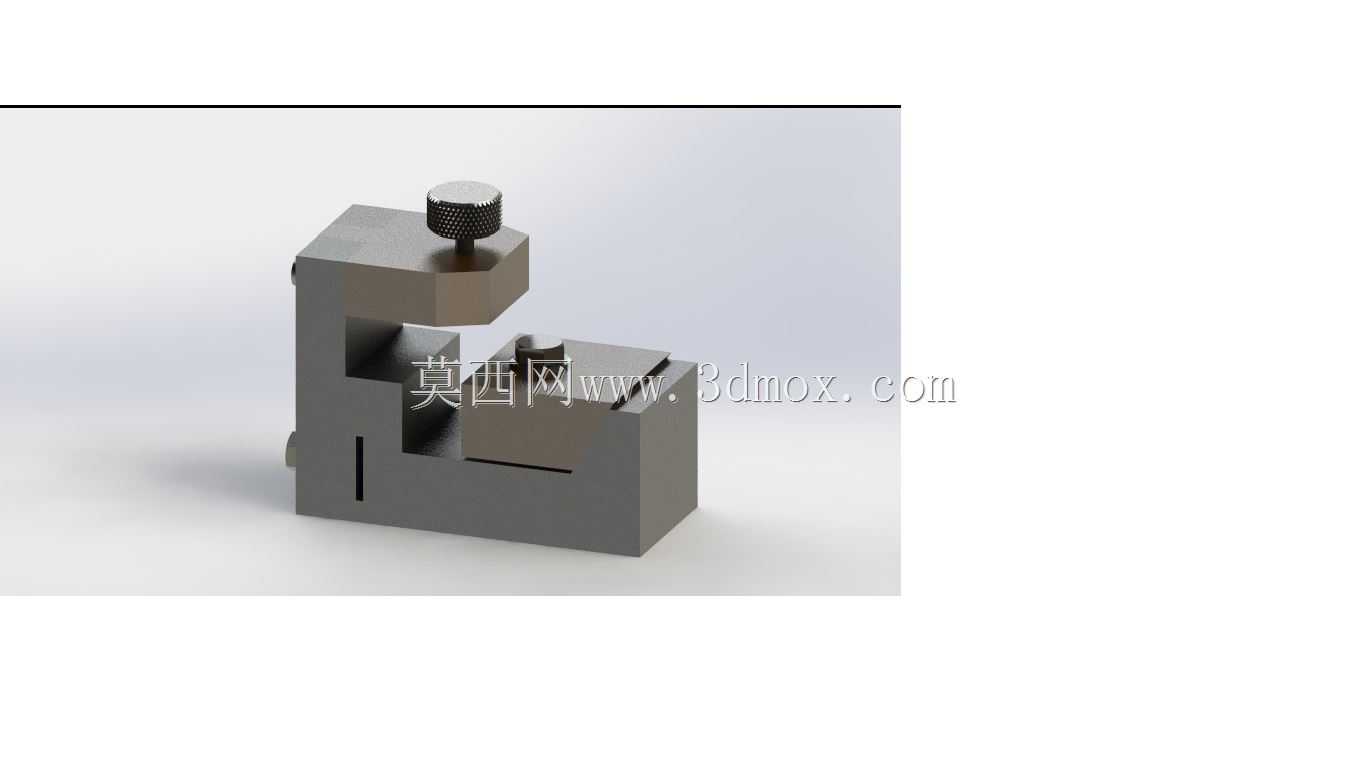

　　这款手动压紧夹具的结构设计，核心面向小尺寸工件的机加工辅助装夹场景，在普通铣床、小型台钻、平面磨床的单件小批量加工环节中使用频率极高，尤其适合五金加工车间的零散修配、试样加工工位，不需要配套气动液压动力源，纯手动操作就能完成工件的快速压紧与松开，对工位配套条件的要求极低，哪怕是没有集中供气的临时加工点位，也能直接布置使用。从结构功能来看，整个夹具采用一体式C型基座作为承载主体，基座底部做了平整的安装贴合面，可直接通过T型螺栓固定在机床工作台的槽位上，也可以加装平口钳转接板适配不同的装夹基准，基座的竖直导向段加工有精度适配的滑动槽，用来约束压头的下行轨迹，避免压紧过程中出现压头偏摆导致的工件移位问题。顶部的旋拧件采用滚花防滑设计，

　　不需要额外配套扳手，操作人员单手就能完成旋紧操作，压头与螺杆之间做了活动连接结构，旋紧过程中压头不会随螺杆同步转动，避免压头端面与工件表面产生相对摩擦划伤工件表面，对于表面质量要求较高的精加工件，还可以在压头端面粘贴紫铜垫片进一步防护工件接触面。设计思路上，这款夹具没有采用复杂的联动结构，所有受力部件都做了等强度校核，C型基座的开口尺寸适配常见的小型板类、块类零件装夹需求，开口深度与开口高度的比例经过优化，既保证了足够的工件容纳空间，又避免了悬臂过长导致的基座刚性不足，在常规铣削切削力作用下，基座的形变量控制在0.02mm以内，能够满足普通机加工的装夹精度要求。压头的下行行程做了合理限制，既可以适配不同厚度的工件装夹，

　　又不会出现螺杆脱出导向座的问题，基座侧面加工有定位靠面，装夹时可以直接将工件贴紧靠面完成定位，不需要反复找正工件位置，能够大幅缩短单件装夹的辅助时间。从安装边界来看，基座整体的外轮廓尺寸紧凑，不会占用过多工作台面空间，多个同型号夹具可以并排布置在工作台面上，实现多工件的同时装夹，提升批量小件的加工效率。基座的底部安装孔位采用通用间距设计，适配大多数标准机床工作台的T型槽间距，不需要额外加工转接板就能完成安装固定。在实际使用场景中，这类夹具除了机加工工位的装夹使用，还可以布置在检验工位，用来固定待检测的小型工件，方便操作人员完成尺寸测量、外观检验等操作，也可以在钳工装配工位用来固定小型装配组件，方便完成销钉压装、螺丝紧固等装配操作。

　　结构上没有易损的复杂零件，日常维护只需要定期在螺杆与导向槽的配合位置涂抹润滑脂，就能保证长期使用的操作顺畅度，滚花旋钮的磨损后也可以单独更换，不需要整体报废夹具，整体的使用成本极低，适合加工车间作为通用辅助工装批量配置。压头的压紧面做了平面度处理，压紧时的压力分布均匀，不会出现局部压力过大导致的薄壁工件装夹变形问题，针对厚度较薄的片状工件，也能提供稳定的压紧力，不会出现加工过程中工件飞脱的安全隐患。基座的边角位置都做了倒角处理，避免操作人员在搬运、安装过程中被尖锐边角划伤，符合车间工装的安全设计要求。
