三爪自定心内孔轴承拉马拆卸工具结构

　　在设备运维的拆装作业场景里，过盈配合零部件的拆卸一直是一线维修人员绕不开的工序，尤其是安装在腔体内孔位置的轴承、衬套、密封座这类零件，常规外抓拉马无法卡入受力位置，硬敲硬撬不仅会损伤配合面，还可能造成零件报废、轴系变形，这类内孔零件的拆卸工具，就是这款三爪结构提取器的核心应用场景。

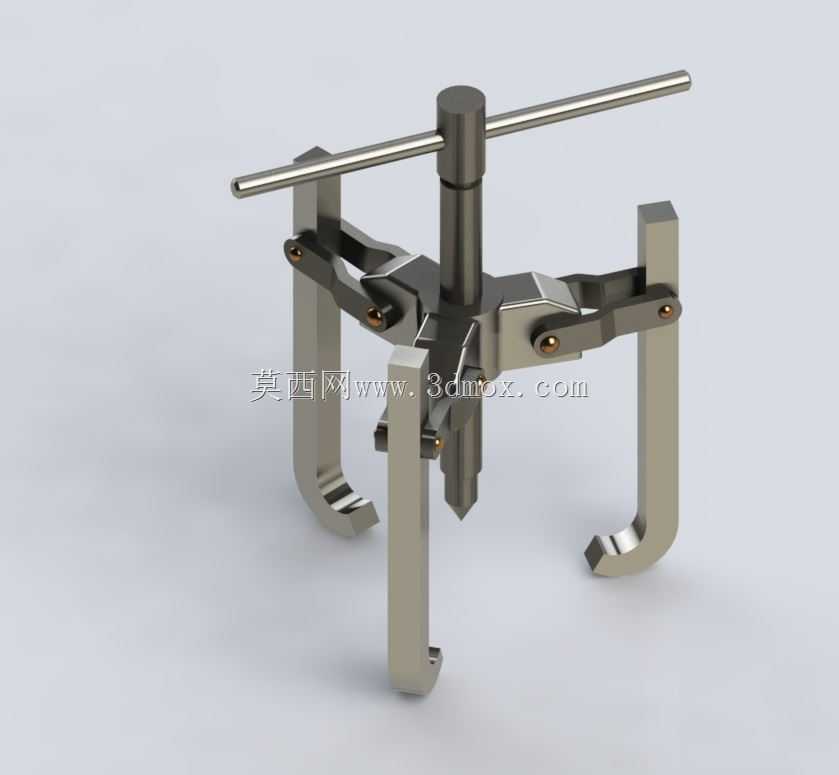

　　从实际使用逻辑来看，这款工具的核心功能是实现内装过盈件的无损伤拆卸，作业时三个卡爪可同步伸入待拆零件的内孔端面，通过中心顶杆的旋进，让卡爪牢牢勾住零件的内端台阶面，持续旋转顶部的T型加力杆时，中心顶杆顶在固定的轴端基准面上，反向带动卡爪沿轴向匀速拉出待拆零件，整个施力过程沿轴系中心线同轴进行，不会出现偏载掰弯零件、刮伤配合孔壁的问题，相比传统的撬棍、冲子敲击拆卸，受力均匀度提升明显，能有效保护设备的安装基准面。

　　设计层面上，这款工具采用了自定心三爪联动结构，三个卡爪通过铰接连杆与中心滑套连接，当中心顶杆旋进推动滑套轴向移动时，连杆会同步带动三个卡爪做径向的收张动作，既能适配一定尺寸范围内的内孔直径，又能保证三个卡爪的受力点始终处于同一圆周平面，避免拉出过程中零件卡滞偏斜。卡爪的勾头位置做了阶梯式卡位设计，不同厚度的内孔端面都能找到对应的卡接位置，勾头的受力面做了直角过渡强化，避免长期受力出现卷边变形；顶部的T型加力杆采用穿杆式设计，不需要额外配套加力手柄，现场作业时直接旋转即可施力，遇到过盈量较大的配合时，还可以在加力杆两端套入套管延长力臂，不需要额外改造工具结构。

　　从安装边界和尺寸适配来看，这款工具的卡爪收拢状态下可伸入直径较小的内孔，张开后可覆盖常规中小型设备的轴承内孔尺寸范围，中心顶杆的行程足够覆盖常规衬套、轴承的安装深度，作业时不需要额外搭配接长杆；整体结构的外径尺寸控制合理，在腔体内部作业时，不会和腔体内壁发生干涉，哪怕是空间局促的齿轮箱内腔、电机端盖内部，都能顺利放入卡接。卡爪的外侧做了圆弧过渡处理，伸入内孔时不会刮伤孔壁的加工面，中心顶杆的顶端做了球面处理，顶在轴端中心孔时能自动找正中心，避免顶杆滑动偏移造成轴端顶伤。

　　在实际工况适配中，这款工具可覆盖减速机维护、电机轴承更换、液压阀件衬套拆卸、泵体密封座拆装等多个场景，不管是过盈配合的滚动轴承，还是压装到位的铜套、钢套，只要内孔有可供卡爪勾住的台阶面，都能通过这款工具完成平稳拆卸。结构上没有复杂的弹性零件，所有铰接点都采用销轴连接，长期使用后出现磨损也可以单独更换销轴或卡爪，维护成本很低；整体采用金属材质加工，受力部件都做了相应的强度强化，应对常规维修场景的拆卸力完全足够，不会出现施力时结构变形、断裂的问题。

　　不同于外拉式拉马只能抓取零件外圆，这款内卡式结构专门针对内装零件设计，解决了狭小腔体内零件拆卸无受力点的痛点，作业时不需要对零件做额外的加工处理，也不需要焊接临时拉耳，大幅缩短了设备维修的拆装时间，也降低了拆卸过程中零件损伤的概率。三个卡爪的同步联动设计，不需要操作人员单独调整每个卡爪的位置，放入内孔后旋动顶杆即可自动卡紧找正，对操作人员的技能要求更低，哪怕是新手维修人员，也能快速完成卡接作业，不会出现卡爪滑脱、零件弹出的安全隐患。
