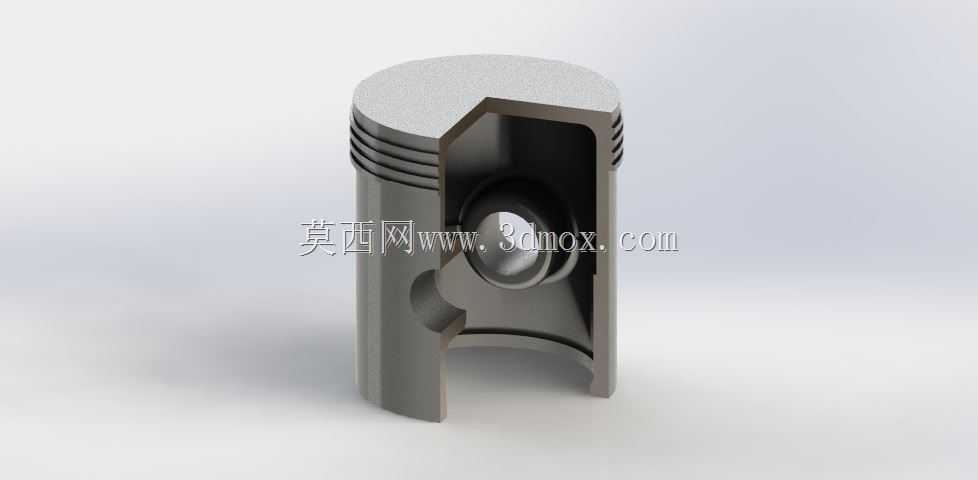

内燃机剖视结构活塞组件设计

　　同时能减少上行过程中积碳在棱角位置的堆积。活塞头部的环带区域设计了三道环槽，上方两道为气环安装位，最下方一道为油环安装位，气环的作用是密封燃烧室与曲轴箱之间的间隙，防止高压燃气窜入曲轴箱稀释机油，油环则负责刮除缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳与排放超标。环槽的加工精度直接影响整机的机油消耗与漏气量，设计时环槽的侧面粗糙度要控制在Ra0.8以内，环槽与活塞环的侧隙按照0.03到0.05mm预留，既保证活塞环能在温度升高后自由膨胀不卡滞，又不会因为间隙过大造成泵油效应。活塞的销座部分采用了加厚的加强筋结构，连接活塞头部与裙部，活塞销孔的同轴度公差控制在0.01mm以内，活塞销采用全浮式设计，在往复式内燃机的核心做功单元里，活塞是直接承接燃烧压力、完成能量转换的关键构件，这套剖视展示的活塞结构，覆盖了从汽油机到中小功率柴油机的通用设计逻辑，能适配多数排量在0.5L到2.5L区间的直立式动力单元。从实际装机场景来看，活塞的顶部直接与高温高压燃气接触，工作过程中顶面瞬时温度可超过2000K，承压峰值能达到8到15MPa，同时还要以每秒十余米的平均速度在缸套内做往复直线运动，因此设计时首先要平衡的就是高温强度、轻量化与导热性能的矛盾。这套活塞的顶部采用了平顶基础结构，没有做复杂的凹坑燃烧室造型，适配平顶缸盖的侧置或顶置气门布局，顶面边缘做了0.5mm的倒角处理，避免装配过程中刮伤缸套内表面的珩磨网纹，

　　工作过程中活塞销可以在销孔和连杆小头衬套内自由转动，保证磨损均匀，销孔两端设计了卡簧槽，用于安装孔用挡圈限制活塞销的轴向窜动，避免活塞销窜出刮伤缸壁。活塞裙部是导向的核心部分，设计时采用了变椭圆桶型面结构，冷态下裙部横截面为椭圆形，长轴垂直于活塞销轴线方向，因为活塞工作时销座方向的金属量更多，热膨胀量更大，热态下裙部会趋近正圆，保证与缸套的均匀贴合；桶型面的设计则让活塞在上下换向时能形成楔形油膜，减少换向敲击与磨损，裙部的长度按照行程的0.8到1倍设计，保证足够的导向面积，避免侧压力过大造成拉缸。从安装边界来看，这套活塞的外径与对应缸套的内径配合间隙控制在0.02到0.04mm，活塞销的直径按照活塞直径的三分之一左右选取，

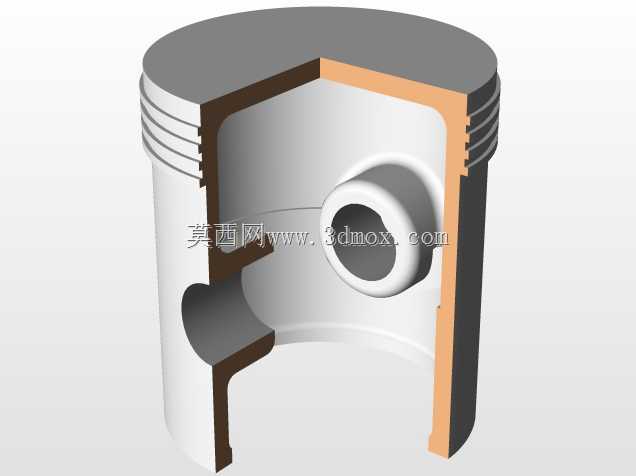

　　保证销座的承载能力，活塞整体的压缩高度，也就是活塞销孔中心到活塞顶面的距离，要匹配对应的连杆长度与曲轴行程，确保活塞到达上止点时顶面与缸盖之间的压缩余隙在0.8到1.2mm之间，余隙过小会造成活塞顶撞气门或缸盖，余隙过大则会降低压缩比，影响动力输出与燃烧效率。在实际选型匹配时，还要注意活塞的材料特性，这类活塞通常采用共晶铝硅合金铸造，硅含量在12%左右，兼顾高温强度与热膨胀系数的控制，部分高负荷机型会在活塞环槽位置镶嵌高镍铸铁耐磨镶圈，提升环槽的耐磨寿命，销座位置也可以根据需要做铜套镶嵌，降低销座的磨损速率。剖视结构的展示能让设计人员清晰看到内部的壁厚分布，活塞头部的壁厚从顶部到环带区域逐渐减薄，既保证顶部的强度，又能减少整体重量，

　　降低往复运动的惯性力，减少曲轴连杆机构的振动与载荷。裙部的内壁做了局部的减重挖除，但在侧压力作用的主推力面和次推力面位置保留了足够的壁厚，避免受力变形。在建模过程中，所有的圆角过渡都按照R1到R3的范围设计，避免应力集中，尤其是销座与裙部、头部连接的位置，过小的圆角会在交变载荷作用下产生疲劳裂纹，最终导致活塞开裂失效。这套活塞的结构设计没有采用特殊的异型结构，通用性较强，既可以用于常规的乘用车动力单元，也能适配小型通用机械、发电机组的动力机型，设计参数覆盖了多数常规工况的使用需求，结构细节符合内燃机活塞的通用设计规范，能直接作为同类型产品设计的参考基础，也可用于教学演示中活塞组件的结构拆解展示，帮助从业者理解活塞各部分结构的功能逻辑与设计考量。
