内燃机分体式连杆结构三维设计

　　这套连杆结构的设计，核心是匹配往复式内燃机的动力传递需求，在活塞往复直线运动与曲轴旋转运动的转换过程中承担力的传递作用，是内燃机曲柄连杆机构里的核心受力部件。从实际应用场景来看，这类连杆普遍适配小排量单缸内燃机，常见于通用汽油机、小型摩托车动力单元、园林机械动力头这类需要将活塞燃气推力转化为旋转扭矩的设备中，工作过程中需要交替承受燃气爆发的冲击载荷、活塞往复运动带来的惯性拉压载荷，同时还要兼顾高速运转下的动平衡表现，避免出现额外的振动载荷传递到曲轴箱体。

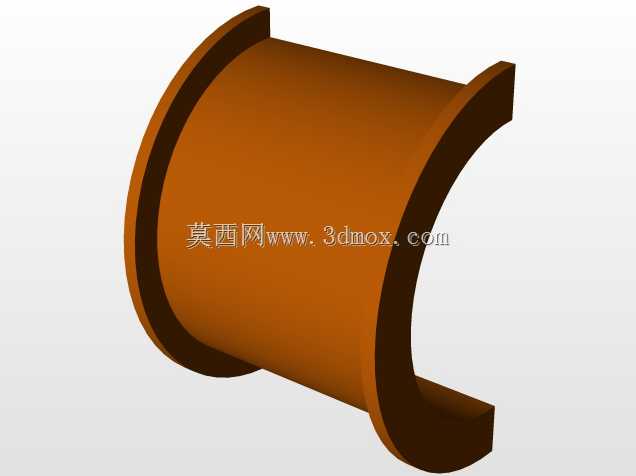

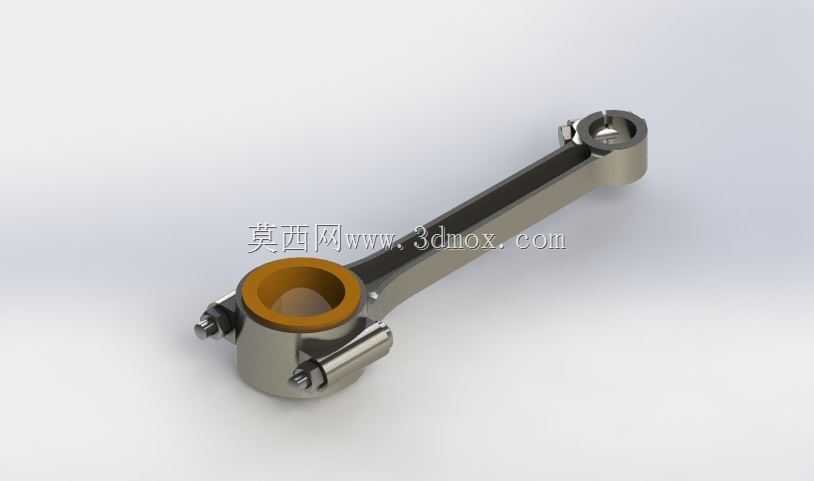

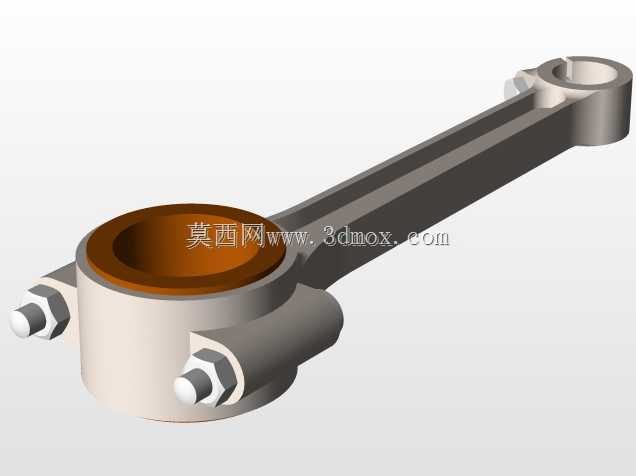

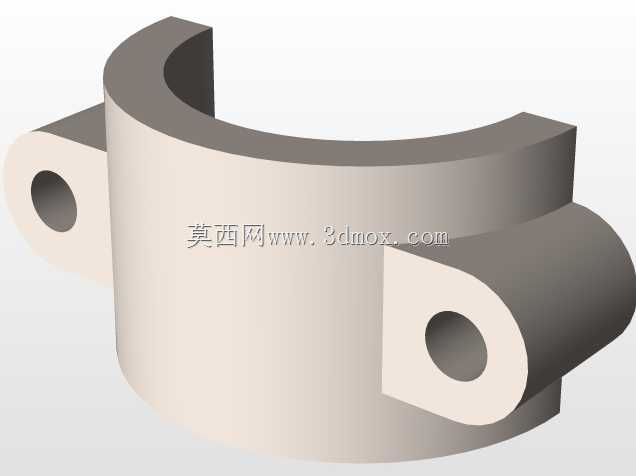

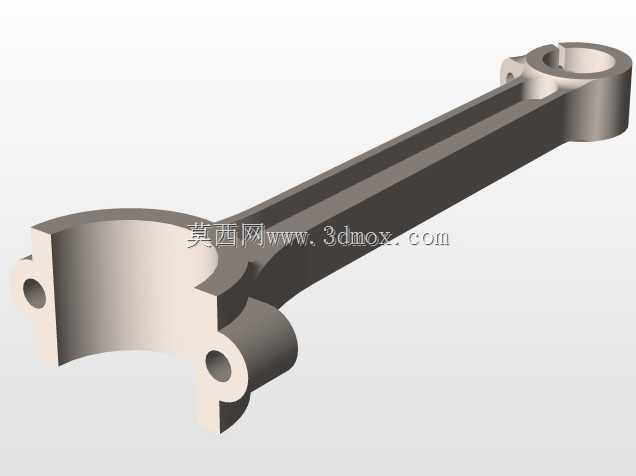

　　从结构设计思路来看，该连杆采用分体式大头设计，大头端配套轴瓦安装位，开口位置采用螺栓紧固的剖分结构，能够在曲轴装配时直接绕过曲柄销完成安装，不需要额外拆分曲轴组件，大幅提升了装配与后期维护的便利性。小头端直接集成衬套压装位，衬套采用铜基合金材质预留过盈配合量，工作时与活塞销形成滑动摩擦副，表面预留的润滑油膜间隙可以在压力润滑工况下形成稳定油膜，降低活塞销与连杆小头的磨损速率。杆身部分采用工字形截面设计，在保证整体抗弯、抗扭刚度的前提下尽可能降低结构自重，减少高速往复运动产生的惯性力，截面过渡位置全部采用大圆角平滑过渡，避免应力集中导致的疲劳断裂风险，这一设计细节直接决定了连杆的疲劳寿命，在高转速工况下，应力集中位置很容易在交变载荷作用下萌生裂纹，最终导致连杆断裂击穿缸体的严重故障。

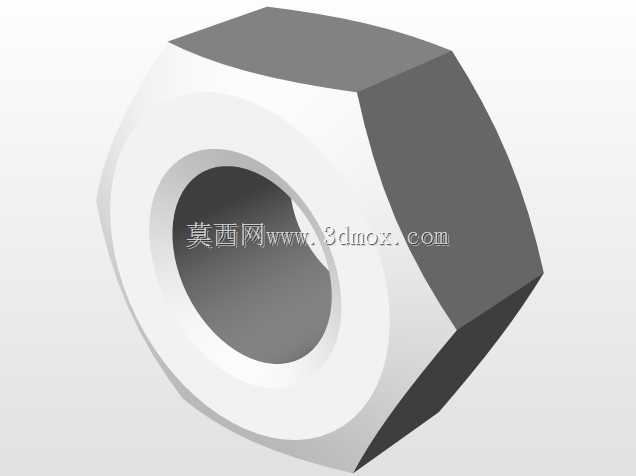

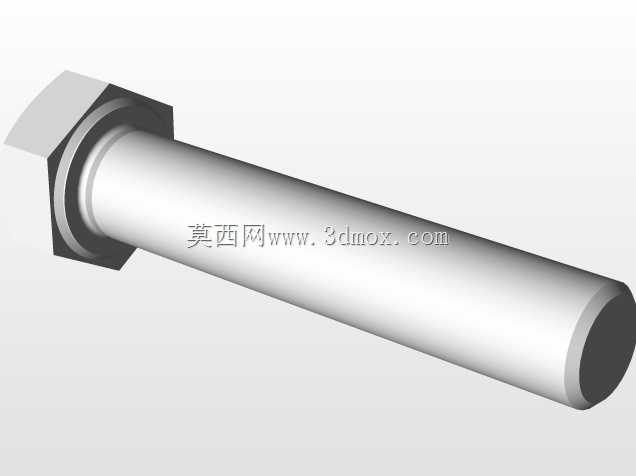

　　从安装边界尺寸来看，连杆大小头的中心距是核心安装参数，直接决定了内燃机的活塞行程与压缩比匹配关系，设计时中心距公差控制在±0.02mm范围内，避免因尺寸偏差导致活塞撞顶或者压缩比不达标的问题。大头端的内孔直径与曲轴曲柄销的直径采用间隙配合，配合间隙控制在0.02-0.04mm之间，间隙过小会导致润滑不足出现烧瓦故障，间隙过大则会产生明显的敲击异响，加速轴瓦与曲柄销的磨损。小头端内孔与活塞销的配合间隙控制在0.01-0.02mm之间，兼顾活塞销的转动灵活性与支撑刚度。大头端的两个紧固螺栓采用对称布置，螺栓孔的位置度公差严格控制，保证装配时剖分面能够完全贴合，不会出现错位导致的大头孔失圆问题，螺栓预紧力按照材料屈服强度的70%设定，避免工作过程中螺栓松动导致连杆大头松脱。

　　在功能特性设计上，连杆杆身内部预留了润滑油道通孔，能够将曲轴主轴道输送来的压力润滑油引导到小头衬套位置，对活塞销与衬套的摩擦副进行强制润滑，不需要额外设置润滑油路，简化了缸体内部的油路设计。大头端的剖分面采用平切口结构，加工工艺性更好，适合批量生产时的铣削与磨削加工，剖分面表面粗糙度控制在Ra0.8以下，保证两个结合面能够完全贴合，不会在工作过程中出现渗油或者错位问题。连杆整体采用调质合金钢材质，表面进行喷丸强化处理，提升表面压应力，进一步增强抗疲劳性能，能够承受最高每分钟上万转的往复运动工况下的交变载荷。

　　实际选型应用时，需要根据内燃机的排量、最高转速、爆发压力来匹配对应的连杆强度参数，这套连杆的结构参数适配缸径50-70mm区间的单缸汽油机，额定功率覆盖3-10kW区间，能够满足通用动力设备的使用需求。建模过程中对所有配合面的公差、圆角、油道位置都做了精确还原，能够直接用于装配干涉检查、运动仿真分析，也可以作为同类连杆结构设计的参考模板，在进行改型设计时，可以通过调整大小头中心距、杆身截面尺寸来匹配不同排量、不同功率等级的内燃机需求，不需要重新搭建基础结构框架，大幅缩短设计周期。
