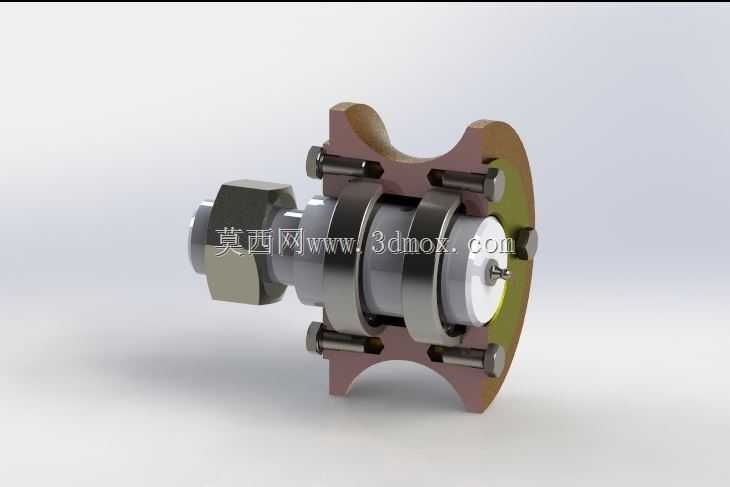

剖分式滚动轴承组件装配结构

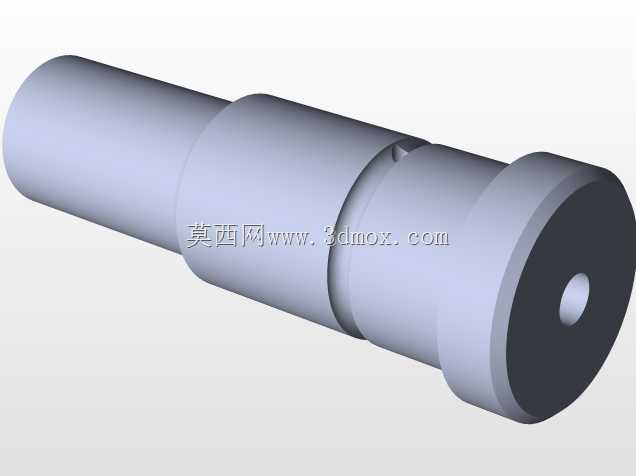

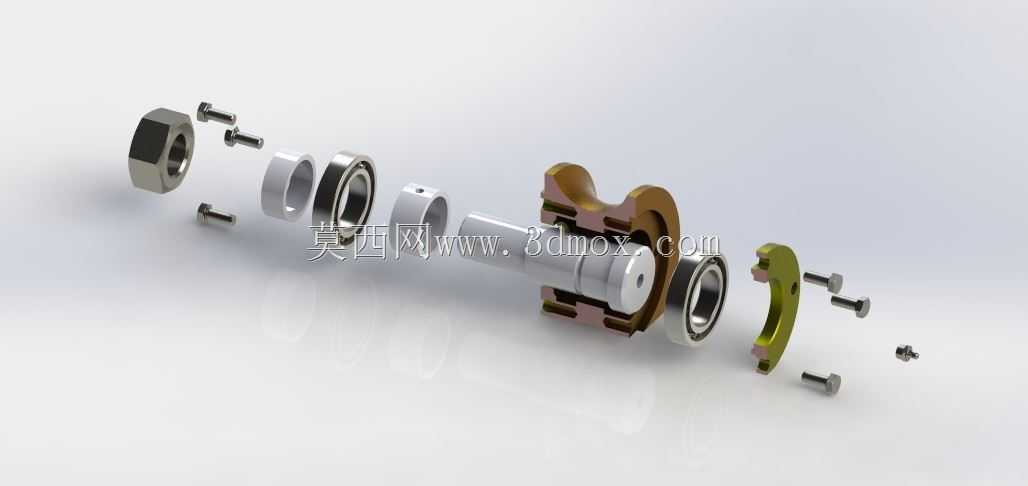

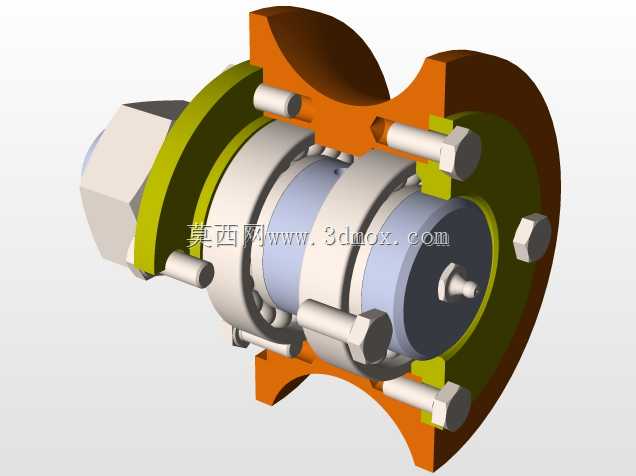

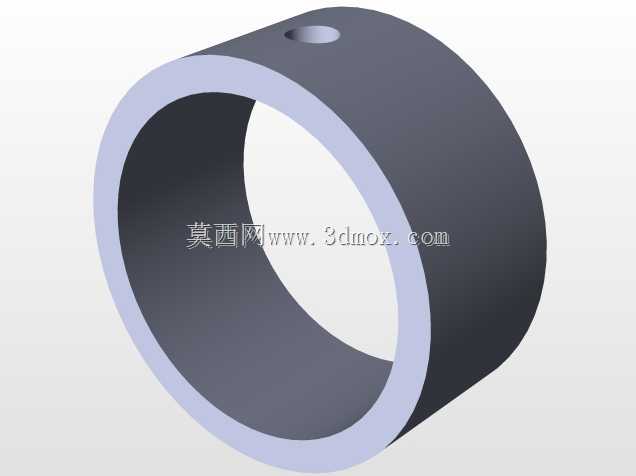

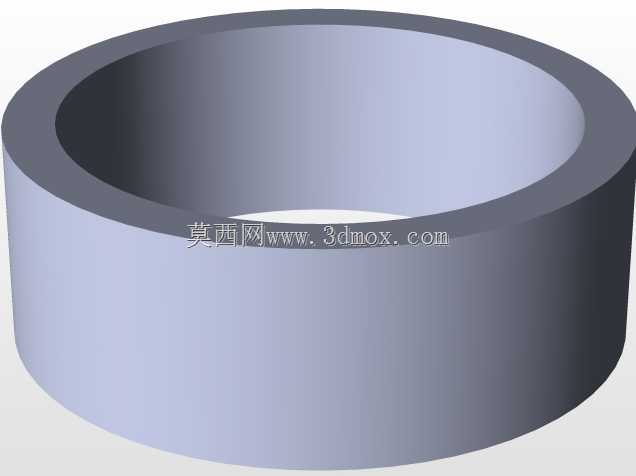

　　这套轴系装配结构核心采用剖分式轴承座搭配深沟球轴承的组合方案，日常多应用在输送线辊筒、中小型风机主轴、轻工设备传动辊等需要频繁拆装维护的传动场景，相比整体式轴承座，这类剖分结构不用拆卸轴端的联轴器、带轮等外接零件，就能完成轴承的更换与间隙调整，能大幅缩短产线停机维护的时长，在连续生产的轻工制造、物流输送场景里应用占比很高。从结构组成来看，整套组件包含阶梯传动轴、两个深沟球轴承、对开式轴承座、轴承端盖、锁紧螺母、内六角紧固螺钉、轴用挡圈这些核心零件，阶梯轴的各段轴径严格按照轴承内圈配合、轴肩定位、外接零件安装的公差要求设计，轴承安装位的轴肩高度控制在轴承内圈厚度的三分之一左右，既保证轴向定位的可靠性，

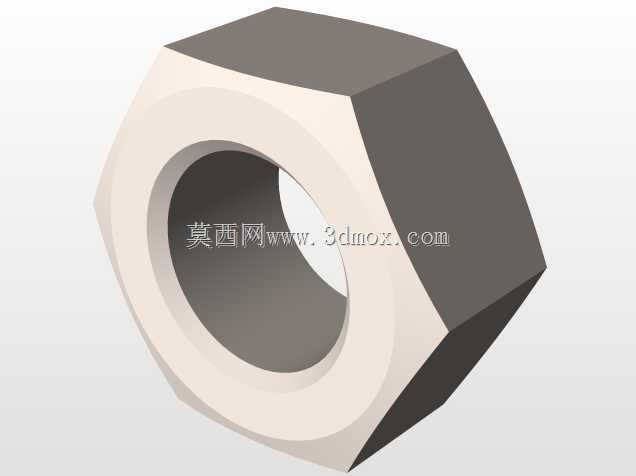

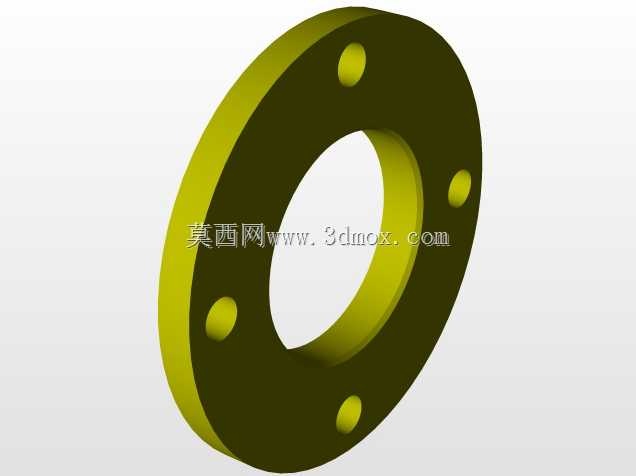

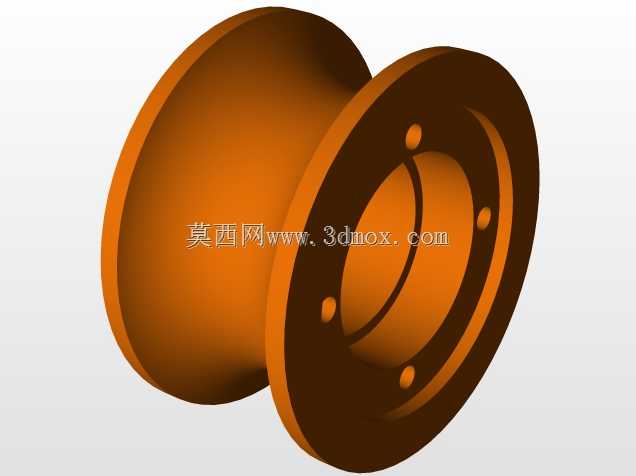

　　又不会干涉后续轴承拆卸时拉马的卡爪放置。对开式轴承座的上下盖结合面做了定位止口设计，装配时不用反复调整同轴度，拧紧连接螺栓就能保证轴承安装孔的圆度，避免抱轴问题出现；轴承座的安装底座预留了两个长条形安装孔，能适配安装基面一定范围内的孔位偏差，现场安装时不用重新配钻基面，适配性更强。轴承端盖采用嵌入式止口结构，和轴承座端面的配合间隙控制在0.1mm以内，端盖上预留了毡圈密封槽，能适配脂润滑场景下的防尘密封需求，防止车间内的粉尘、切削液进入轴承滚道，延长轴承的维护周期。锁紧螺母配合止动垫圈使用，能在轴端对轴承内圈做轴向锁紧，避免设备正反转切换或者受轴向载荷时轴承出现窜动，螺母的锁紧力矩按照轴承内径对应的标准扭矩设置，

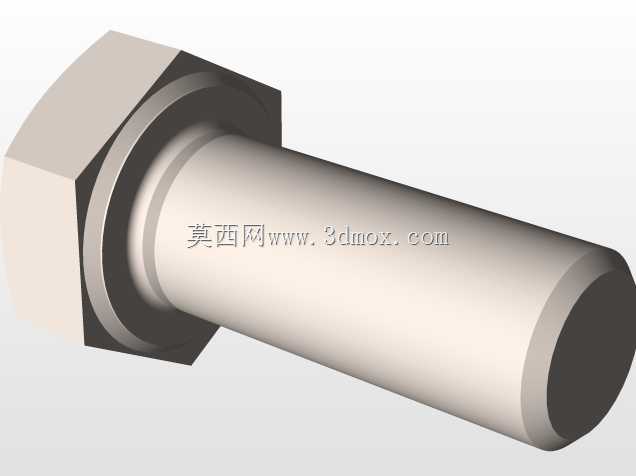

　　不会因为预紧力过大导致轴承游隙过小出现发热抱死的问题。整套结构的径向安装边界以轴承座的底座宽度为最大尺寸，轴向尺寸从轴端的锁紧螺母端面到另一侧端盖的端面为止，设计时已经预留了外接零件的安装轴段长度，能直接适配常用直径的传动辊、主轴连接需求，不用额外做轴段的加长或者截短修改。从设计逻辑上看，这套结构优先考虑了现场维护的便捷性，所有紧固件都采用标准内六角圆柱头螺钉，通用工具就能完成拆装，没有特殊定制的异形紧固件；轴承选用标准系列深沟球轴承，市场备件通用性强，不用定制特殊规格轴承，能降低备件库存压力。轴的材质选用45号钢调质处理，轴承座采用HT200灰铸铁铸造，具备足够的刚性和减震性，能承受传动过程中的径向载荷和一定程度的冲击载荷，

　　在常规1500rpm以内的转速工况下运行稳定性可靠。装配时需要注意轴承内圈和轴的配合采用基孔制过渡配合，外圈和轴承座孔采用基轴制间隙配合，加热轴承内圈到100摄氏度左右进行热装，避免敲击轴承导致滚道损伤；上下轴承座合盖时要在结合面涂抹少量密封胶，防止润滑脂从结合面渗漏，紧固螺栓要按照对角顺序分次拧紧，避免轴承座孔出现变形导致轴承卡滞。
