内燃机用铝合金活塞剖面结构展示

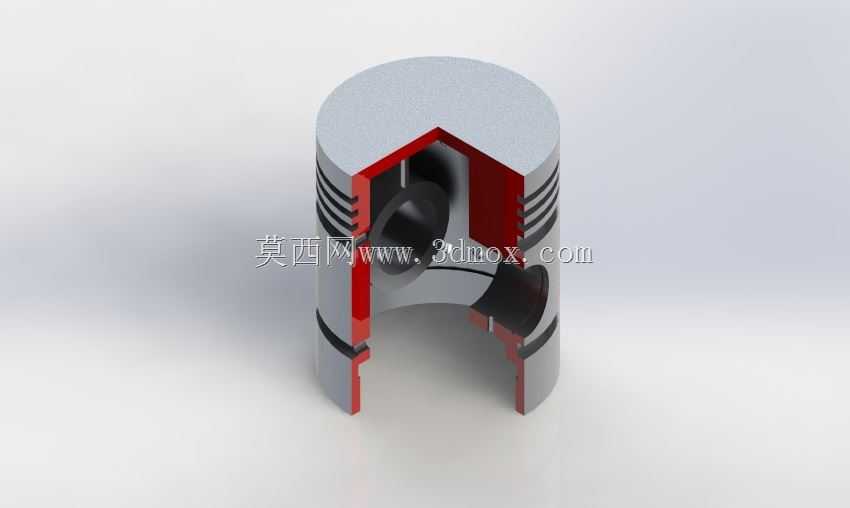

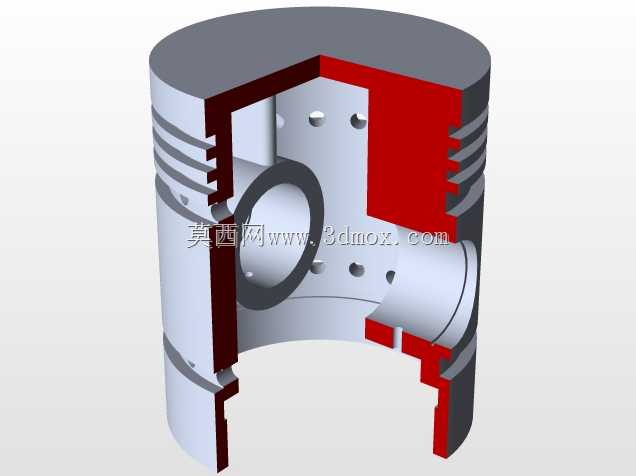

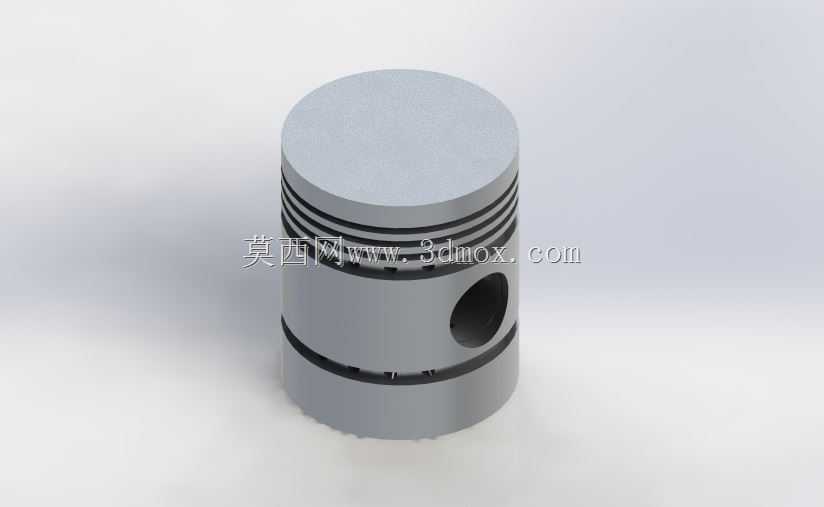

　　这款活塞采用铝合金材质打造，是内燃机往复运动机构里的核心承压部件，日常在汽油机、柴油机的气缸内部承担着密封燃烧腔、传递燃烧压力、引导活塞销联动曲轴做回转运动的核心作用，小到通用小型汽油机、摩托车动力单元，大到乘用车发动机、商用车柴油动力机组，都能见到同结构活塞的应用身影。从剖面结构能清晰看到，活塞头部预留了多道环槽安装位，靠上的环槽用来安装气环，负责阻隔燃烧室内的高温高压燃气窜入曲轴箱，靠下的环槽用来安装油环，负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧，环槽的加工精度直接决定了发动机的漏气量、机油消耗量指标，设计时环槽的轴向间隙、侧隙都要和配套的活塞环尺寸做匹配，既要保证热态下活塞膨胀后不会卡滞在气缸内，

　　也要避免间隙过大导致密封失效、环槽撞击磨损加剧。活塞内部的销座结构做了加强筋过渡设计，用来承接活塞销传递的交变冲击力，燃烧做功瞬间活塞顶部承受的燃气压力能达到数兆帕，这部分载荷全部通过销座传递给活塞销，再传导到连杆、曲轴输出动力，加强筋的弧度设计既要保证足够的结构强度，也要尽可能降低活塞整体重量，减少往复运动的惯性力，降低发动机运转时的振动和曲轴连杆机构的负载。活塞裙部的型线设计并非正圆柱结构，而是根据热态膨胀量做了异形修正，常温下裙部会带有一定的椭圆度和锥度，保证发动机达到工作温度后，裙部和气缸壁的配合间隙处于合理区间，既不会因为间隙过大出现敲缸异响，也不会因为间隙过小导致拉缸故障。这款活塞的顶部做了适配燃烧室的凹坑造型，

　　不同的凹坑深度、弧度会直接影响发动机的压缩比、混合气涡流形成效果，进而影响燃烧效率和排放表现，设计时需要和气缸盖的燃烧室形状、喷油嘴位置、火花塞布置位置做匹配验证，保证混合气在燃烧室内能充分混合燃烧。从安装边界来看，活塞的外径尺寸需要和对应缸径的气缸套做匹配，活塞销孔的内径尺寸要和选配的活塞销外径做过渡配合，活塞整体的压缩高度决定了连杆的长度选型和曲轴的回转半径匹配关系，装配时需要注意活塞的安装方向标记，避免进排气侧装反导致气门碰撞活塞顶的故障。铝合金材质的选用一方面是利用其轻量化特性降低往复运动质量，提升发动机的响应速度，另一方面铝合金的导热性能优异，能快速把活塞顶部吸收的燃烧热量通过活塞环传递给气缸壁，再通过冷却系统带走热量，避免活塞顶部温度过高出现材料强度下降、爆震等问题。
