剖视结构双端铰接连杆传动构件

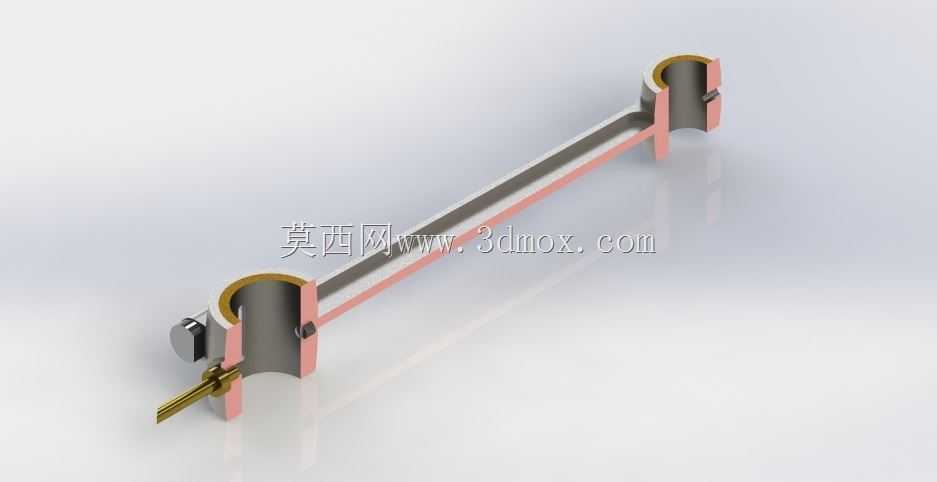

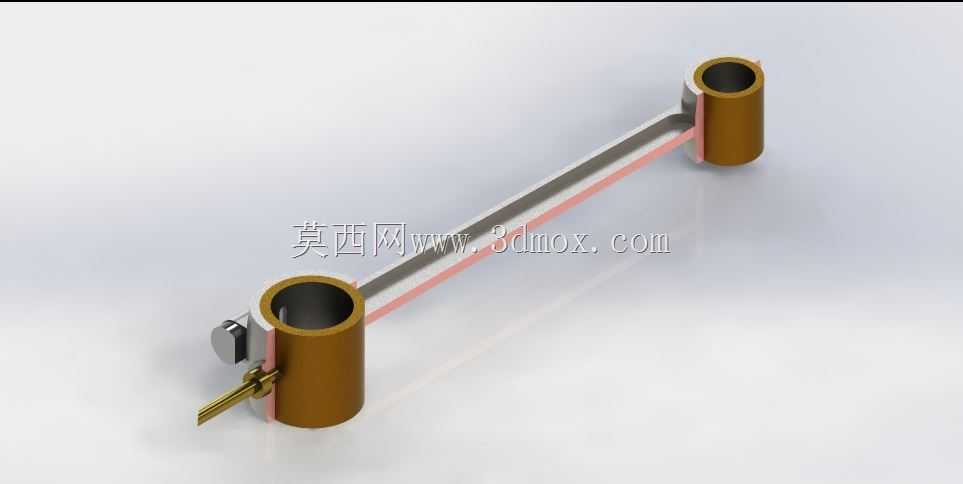

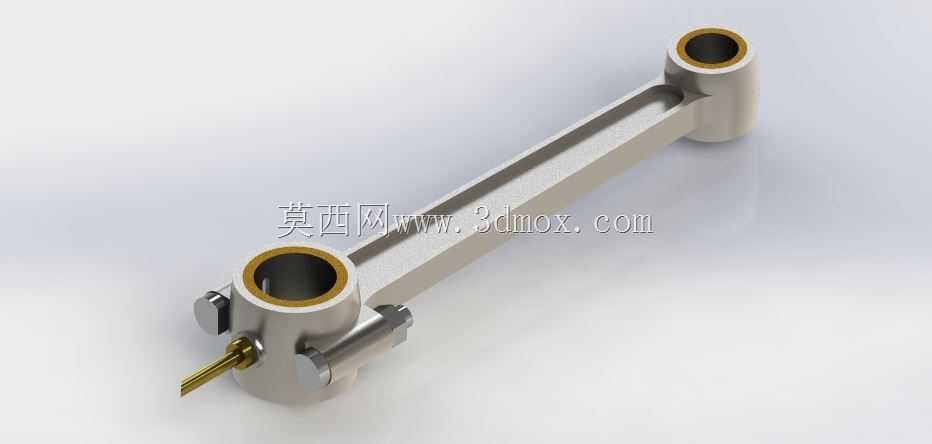

　　该构件属于机械传动系统里的铰接式连杆部件，从剖视展示的结构能清晰看到内部的配合关系，这类构件常应用在需要往复力传递、角度自适应调整的机械结构中，比如小型内燃机的气门传动组、自动化设备的连杆式取放机构、轻工机械的联动摆臂结构里都能见到同原理的构件。两端的铰接座采用剖分式抱箍结构，这种设计的核心优势是装配时不需要沿轴向穿装销轴，可直接从径向卡入配套的铰接轴，大幅降低狭小安装空间内的装配难度，抱箍侧面预留的锁紧孔位，可通过紧固件收紧抱箍开口，调整与铰接轴的配合间隙，既可以保留铰接转动的自由度，又能避免间隙过大带来的传动冲击与异响。杆身部分采用等截面长杆结构，从剖切面能看到杆身内部做了局部减重设计，在保证纵向抗弯、抗扭刚度的前提下，

　　尽可能降低构件自身重量，减少往复运动过程中的惯性负载，这对于高频往复运动的传动场景尤为重要，能有效降低驱动端的动力损耗，提升整套传动机构的响应速度。其中一端的铰接座额外延伸出带销轴的连接端，这个结构是用来配套附属触发构件的，比如内燃机里的气门摇臂触发、自动化设备里的位置检测拨杆安装位，不需要额外在杆身上焊接或打孔加装连接座，一体化的结构能避免附加构件带来的应力集中问题。设计过程中首先要确定两端铰接点的中心距，这个尺寸是整套传动机构的核心安装边界，直接决定了传动行程的大小，中心距的公差需要控制在IT7级以内，避免因尺寸偏差导致传动卡滞或行程不足；两端铰接孔的同轴度需要严格管控，若两孔轴线偏斜，会导致铰接轴承受额外的侧向弯矩，

　　加速轴与孔的磨损，缩短构件使用寿命。杆身的截面尺寸需要根据额定传递载荷做校核，若应用在冲击载荷较大的场景，杆身根部与铰接座的衔接位置需要做圆弧过渡处理，分散应力集中点，避免长期交变载荷下出现疲劳断裂。抱箍的开口宽度需要根据配合销轴的公差做匹配，保证锁紧螺栓达到额定扭矩时，抱箍内孔与销轴的配合间隙处于合理范围，既不会因间隙过大产生传动空程，也不会因过盈量太大导致铰接转动卡涩。实际安装时，需要先将两端铰接座对准配套的铰接轴径向卡入，再穿装锁紧螺栓逐步拧紧，过程中需要反复转动连杆检查铰接灵活性，确认无卡滞之后再安装端部附属构件的连接销轴，最后在铰接配合面涂抹适配的润滑脂，减少转动过程中的摩擦磨损。这类连杆构件相比一体式固定连杆，

　　对安装空间的适应性更强，尤其是在两端铰接点位置已经固定、无法从轴向穿装销轴的维修或改装场景下，剖分式抱箍结构的优势会更加明显，不需要拆解周边关联构件就能完成连杆的更换与调整，大幅降低后期维护的工时成本。杆身表面的处理方式可以根据应用场景选择，常规工况下做发黑防锈处理即可，若应用在腐蚀环境中，可以选择镀锌或不锈钢材质加工，保证构件的长期使用稳定性。
