便携式手动金属管材切割器结构设计

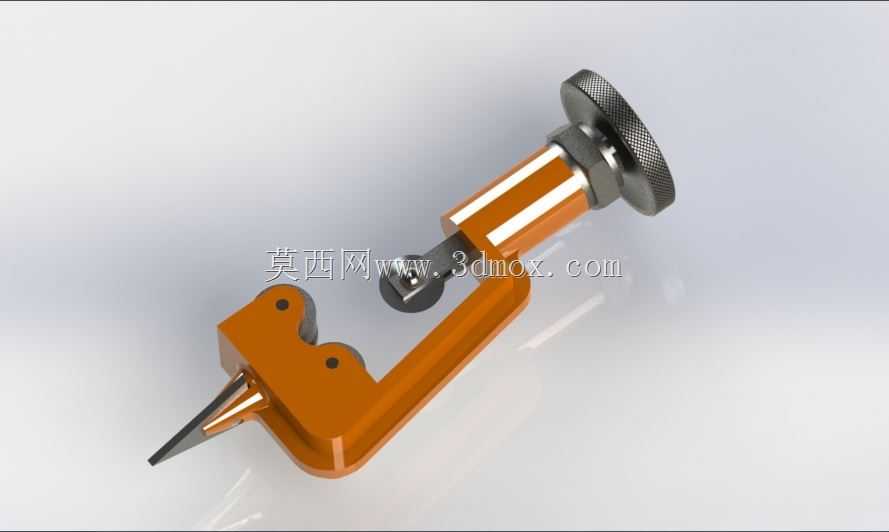

　　在现场管路维修、小型水电安装、制冷管路布设这类没有动力电源的作业场景里，这类手动切管器是管路作业人员随身工具包内的常备器具，相比角磨机、电动切管机这类动力设备，它不需要外接电源，作业时不会产生高温火花与金属飞溅，在狭小空间、易燃易爆作业环境下的适配性远高于动力切割设备，尤其适合小直径金属薄壁管的现场截断作业。从结构设计逻辑来看，这款切管器采用C型开放式钳体作为主体承载结构，整体采用压铸合金一体成型的钳身，保证结构刚性的同时控制整体重量，作业时单手握持即可完成操作，不需要额外的固定台架辅助。钳体一端设置锥形定位顶尖，作业时将顶尖抵在管材待切割位置的对侧管壁，配合C型开口的环抱限位，能快速完成管材的径向定位，

　　避免切割过程中管材偏移导致的切口歪斜。切割执行端采用滚压式切割轮设计，区别于传统锯片切削的方式，滚切轮通过挤压在管材表面形成环形压痕，持续进给施压过程中逐步切断管壁，这种切割方式不会产生大量切屑，切口边缘无毛刺飞边，切割完成后不需要额外做端口倒角处理，能直接用于管路插接、套丝等后续工序。进给调节机构采用带滚花的旋钮式手轮，手轮表面的网纹滚花能在手部沾有油污、水渍的情况下依然提供足够的摩擦力，转动手轮时通过内部的丝杆结构带动切割轮进给，丝杆采用细牙螺纹设计，进给精度可以控制在0.1mm每转量级，既能避免进给量过大导致切割轮崩刃，也能针对不同壁厚的管材调整进给速率，针对薄壁紫铜管、铝管这类软质金属可以适当加快进给，

　　针对薄壁不锈钢管这类硬质管材则可以小幅多次进给，保证切口平整。切割轮两侧对称设置两个支撑滚轮，两个滚轮与切割轮呈120度夹角分布在管材圆周方向，切割过程中三个轮体同时贴合管壁，转动切管器环绕管材旋转时，支撑滚轮沿管壁滚动导向，保证切割轨迹始终处于垂直于管材轴线的同一平面，切出的端口垂直度偏差可以控制在0.5度以内，满足管路连接的端面密封要求。从安装边界与尺寸适配来看，这款切管器的C型开口最大开度对应适配外径3-28mm的金属管材，覆盖了日常家装给排水管、空调制冷铜管、汽车油路管、仪表导压管等绝大多数小直径管路的尺寸范围，整体长度控制在150mm左右，最大握持处宽度不到50mm，可以直接放入普通工具腰包内，不会占用过多储物空间。

　　钳体尾部的锥形顶尖除了定位作用外，还可以作为管口扩口的预定位工具，切割完成后可以利用顶尖对薄壁管口做初步的扩口整形，应对现场临时的管路修整需求，不需要额外携带扩孔工具。结构设计上所有运动部件都预留了润滑脂填充通道，长期使用后可以通过手轮端部的注油孔向丝杆、轮轴位置加注润滑脂，避免锈蚀卡滞，切割轮与支撑滚轮都采用标准件模块化设计，轮体磨损后可以直接拆卸更换，不需要整体报废工具，大幅降低长期使用成本。实际作业过程中，操作人员只需要先将待切割管材位置标记清楚，把切管器的C型开口卡到管材上，转动进给手轮让切割轮对准标记位置，确认两侧支撑滚轮与顶尖都贴合管壁后，顺时针转动手轮施加预紧力，之后绕管材轴线匀速转动切管器，每转动一到两圈就小幅拧动进给手轮补加进给量，直到管材被完全切断，整个过程不需要施加过大的握持力，新手经过简单练习就能切出平整合格的管口，不会出现斜口、管口变形的问题。相比传统的手锯切割，这种滚压式切管器的作业效率提升三倍以上，而且切口质量远高于手锯切割，尤其适合对管口平整度要求较高的制冷管路、液压先导管路这类对密封要求严格的作业场景，不会因为切口歪斜导致密封不严出现泄漏问题。
