双支架槽型导向滚轮组件结构设计

　　这套槽型导向滚轮组件，在工业场景里的适用面非常广，不管是轻型输送线的侧边导向定位、自动化设备的直线运动辅助限位，还是小型滑移门、推拉工装架的行走支撑，都能看到这类结构的身影。很多现场做设备改造的工程师，在需要约束运动件横向窜动、降低滑动摩擦阻力的工位，第一反应都会选这类成熟的滚轮结构，相比直接用滑块摩擦的形式，它的运行阻力更小，磨损后更换维护也更方便，不需要整体拆解运动副就能完成备件替换。

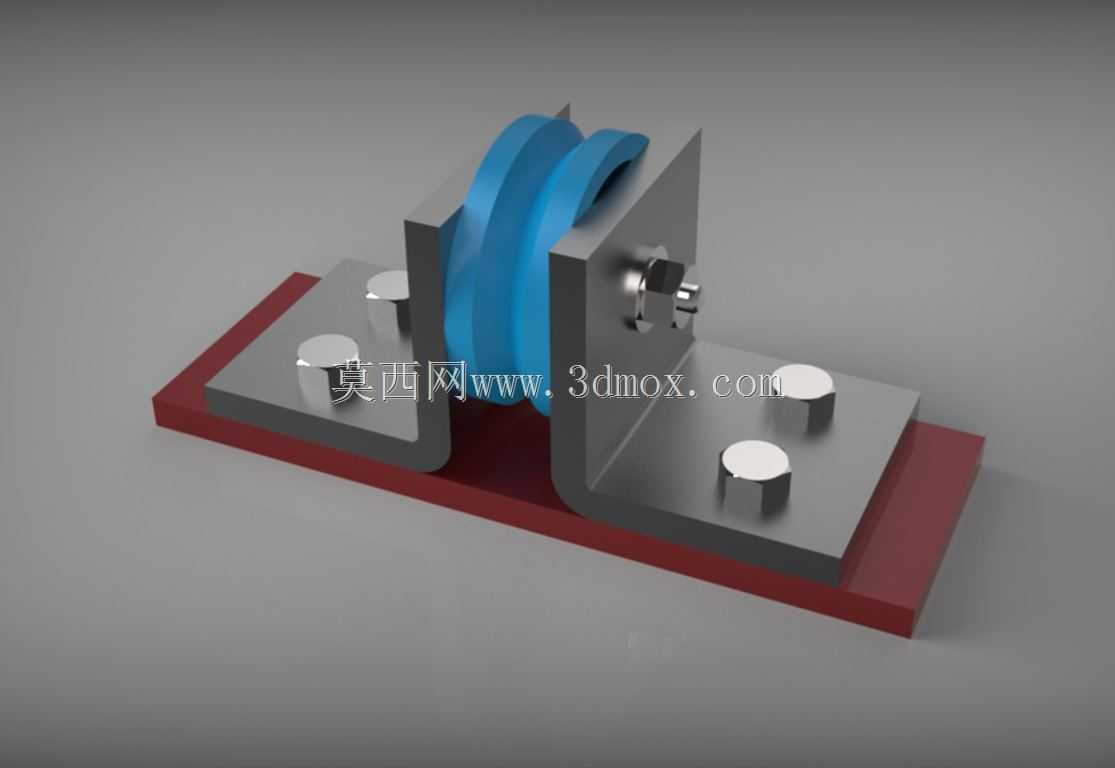

　　从功能特性上看，中间的蓝色槽型滚轮是核心工作部件，轮体的凹槽弧度是匹配对应圆轨或者导向边的轮廓做的，接触的时候能形成稳定的线接触支撑，不会像平滚轮那样容易出现偏载脱轨的问题。两侧的L型支撑座是整个组件的承载基体，材料选用常见的结构钢做表面处理，既保证足够的结构刚性，承受径向载荷的时候不会出现支架变形，也能兼顾一定的防腐蚀能力，适配车间里多粉尘、少量切削液飞溅的工况。滚轮和支架之间通过销轴连接，销轴端部用紧固件锁死，避免滚轮高速运转或者受冲击的时候销轴窜动脱落，销轴和滚轮内孔之间预留了合适的配合间隙，保证滚轮转动灵活无卡滞，不会出现转动别劲导致的 premature 磨损问题。

　　设计这套结构的时候，首先要考虑的是安装基准的统一性，底部的安装底板做了平整的安装面，四个安装孔的位置度公差控制在合理范围内，现场安装的时候不需要额外配做修磨，直接通过螺栓把整个组件固定在设备机架的预设安装位就行。支撑座的折弯角度严格控制90度，两个支架的同轴度是设计重点，如果两个支架的安装孔不同轴，滚轮装上去之后就会出现倾斜，运转的时候不仅阻力大，还会出现单侧轮缘磨损过快的问题，所以建模的时候两个L型座的安装孔是用同一草图特征拉伸生成的，从建模逻辑上就保证了同轴度要求，避免后续加工装配出现累计误差。滚轮的槽深设计也做了权衡，槽太浅的话导向过程中容易脱轨，槽太深的话又会增加轮体的整体厚度，占用不必要的安装空间，最终的槽深尺寸是匹配常用的10-16mm直径导向圆杆做的，既能保证导向时的嵌入量足够，又不会让轮体过于厚重。

　　安装边界上，整个组件的底部安装板长宽尺寸控制在紧凑范围内，不会占用过多的机架安装面，四个安装孔采用沉头设计，螺栓锁紧之后头部不会突出安装板表面，避免和其他运动部件发生干涉。组件整体的高度方向尺寸，是根据滚轮中心高来匹配的，保证安装之后滚轮槽的中心和配套导向件的中心高度一致，不会出现高低错位导致的接触应力集中。滚轮的宽度和支架的内侧间距预留了微小的侧向间隙，既不会让滚轮在支架之间出现过大的轴向窜动，也不会因为热胀冷缩或者加工误差导致滚轮被两侧支架夹住转不动。在实际选型应用的时候，只需要根据实际承受的载荷大小确认滚轮的材质，如果是轻载低频次运动的场景，用工程塑料材质的滚轮就能满足降噪、免润滑的需求，如果是重载高频次运动的工位，换成钢制滚轮加内置轴承的结构，就能大幅提升承载能力和使用寿命，整个支架部分的结构不需要做改动，适配性非常强。很多做非标自动化设计的工程师，都会把这类结构做成通用件库的标准模块，做方案的时候直接调用，只需要调整安装孔的间距和滚轮的槽型尺寸，就能快速适配不同的项目需求，大幅缩短设计周期。
