三角法兰式带侧孔支撑连接座结构

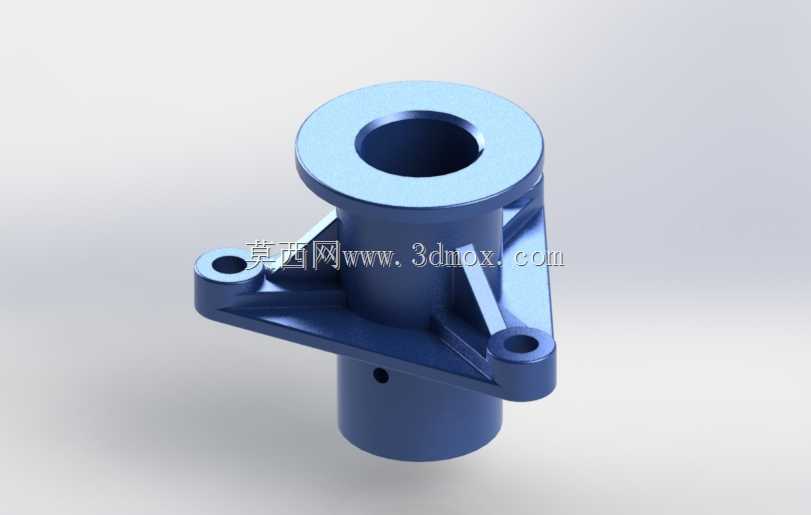

　　这类带三角安装翼的中空支撑连接座，在轻工输送线、小型自动化工作站的动力传递段应用十分普遍，多数时候承担轴系径向支撑、相邻组件轴向定位的双重作用，区别于常规圆形法兰支座，三角布局的安装耳在保证连接强度的前提下，能有效压缩安装占用的平面空间，适合排布紧凑的设备内部工位使用。从结构细节来看，主体为阶梯式中空筒体，上部法兰盘直径大于下部筒身，中部通过三条均匀分布的加强筋连接三角安装翼与筒体，筋板厚度根据承载载荷匹配，既避免注塑或铸造成型时出现壁厚不均的缩孔缺陷，也能抵消轴系运转时传递到安装位的径向倾覆力矩，下部筒身侧壁开设的径向小孔，多用于穿装紧定螺钉，实现与插入内孔的轴类零件的周向固定，防止轴件在传动过程中出现轴向窜动或是跟转打滑的问题。

　　设计这类零件时，首先要匹配所支撑轴的公称直径确定内孔尺寸，内孔的公差带多选用H7级精度，适配常用的间隙配合或是过渡配合安装需求，上部法兰盘的端面需要设计成与配合件贴合的精加工面，平面度公差控制在0.02mm以内，保证装配后不会出现偏斜导致轴系卡滞。三个安装耳上的通孔位置需要严格遵循120度均布原则，孔中心到筒体轴线的距离要匹配安装基板的预留孔位，同时要给固定螺栓的套筒预留足够的操作空间，避免装配时工具与筒体或是筋板发生干涉。安装边界方面，这类零件的轴向总高度需要匹配设备内部的安装间距，下部筒身的长度要保证插入安装基板定位孔后有足够的配合长度，不会因为配合段过短导致支撑刚性不足，上部法兰盘的厚度要满足螺栓拧紧时的抗压强度要求，

　　避免长期受载后法兰出现变形压溃。实际选型应用时，要注意核算支撑座所受的径向载荷与轴向载荷，若用于有振动的工况，三个安装位需要加装防松垫圈，内孔与轴的配合面可根据需求加装润滑脂槽，降低长期运转的磨损速率，侧壁的紧定螺钉孔位置要避开筋板与筒体的连接应力集中区，防止拧紧螺钉时造成筒体局部变形影响内孔圆度。这类结构的零件多采用铝合金压铸或是工程塑料注塑成型，部分重载场景也会使用45号钢铸造成型后做表面发黑处理，不同材质的选型直接对应不同的承载上限，铝合金材质的自重较轻，适合对设备重量有要求的移动类自动化设备，钢制结构的刚性更强，适合重载输送线的支撑工位使用。建模过程中需要注意各过渡位置的圆角处理，尤其是筋板与筒体、安装耳的连接位置，不能做成直角尖角，一方面是避免成型时出现应力集中导致零件受载断裂，另一方面也符合机加工或是模具成型的工艺要求，减少加工时的应力残留。
