铰接式带内螺纹连接支座机械结构

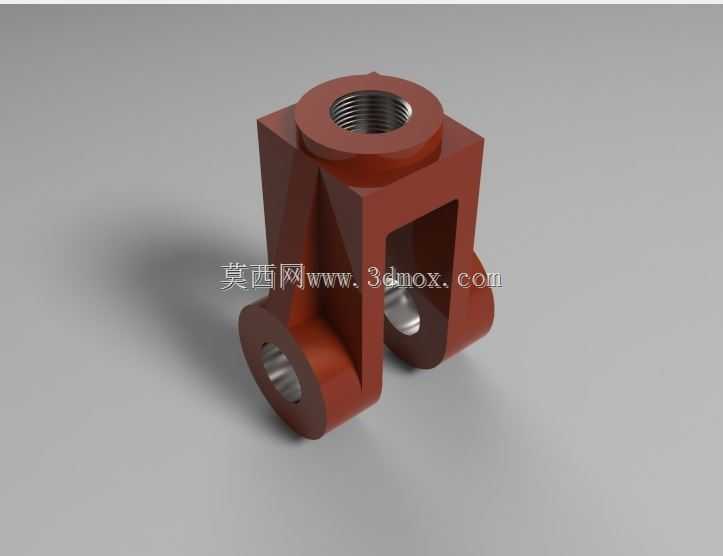

　　这类带顶部内螺纹、双侧铰接耳的支座结构，在轻工自动化输送线、小型液压执行机构末端、工装夹具定位模块里应用十分广泛，日常做设备改造、非标机构设计时经常会碰到类似的连接需求。从结构功能来看，顶部的内螺纹孔主要用于承接螺杆类调节件或者带外螺纹的活塞杆端头，通过螺纹旋合长度的调整，可以实现整个支座连接高度的微调，适配不同安装间距的装配场景；下部两个平行的带通孔铰接耳，是用来穿装铰接销轴，和下方的摆臂、连杆或者浮动支撑块形成转动副，允许连接部件在耳片通孔的轴线垂直平面内做一定角度的摆动，补偿设备运行过程中产生的装配误差或者运动位移偏差，避免刚性连接带来的应力集中问题。

　　做这个结构的三维设计时，首先要敲定的是顶部内螺纹的规格匹配，螺纹的公称直径和螺距必须和配套的螺杆件完全适配，螺纹孔的有效旋合深度要满足螺纹连接的强度要求，一般不小于螺纹公称直径的1.2倍，同时要在螺纹孔入口处加工出合适的倒角，方便外螺纹件的旋入导向，也能去除孔口的锐边毛刺。主体的方块承力段要兼顾强度和减重需求，中间的镂空槽不是随意开设的，一方面是减少整个零件的材料用量、降低自重，另一方面是给铰接部位的摆动留出足够的运动空间，避免耳片连接的部件摆动时和主体结构发生运动干涉，镂空槽的内侧棱边要做圆角过渡，减少应力集中点，避免设备长期受交变载荷时出现裂纹。

　　下部的两个铰接耳片要保证平行度公差，两个耳片上的销轴孔必须保持同轴，同轴度公差一般要控制在0.05mm以内，否则穿装销轴时会出现卡滞，长期运行还会造成销轴和孔的偏磨，缩短零件使用寿命。耳片的厚度要根据所承受的最大摆动力矩来核算，保证在额定载荷下耳片不会出现弯曲变形，销轴孔的内壁可以根据使用场景选择是否加装衬套，如果是频繁摆动的工况，加装铜质或者自润滑材质的衬套能大幅提升耐磨性能，减少后期维护更换的成本。整个零件的外形安装边界要提前和配套的安装空间做匹配，主体的外轮廓尺寸不能超出安装区域的预留空间，顶部螺纹孔的轴线要和下部两个耳片的对称中心面重合，保证受力时载荷能均匀传递到两个耳片上，不会出现单侧耳片受力过载的情况。

　　实际加工这个零件时，一般会选用型材做毛坯，先铣削出主体的方块外形，再加工下部的两个铰接耳片，之后加工顶部的内螺纹孔和耳片上的销轴孔，所有的锐边都要做倒钝处理。装配的时候要先确认螺纹旋合顺畅，销轴穿入后铰接部位转动灵活无卡滞，没有多余的旷量，如果是用在有振动的工况下，还要在螺纹连接部位加装防松螺母或者涂覆防松胶，避免设备运行时螺纹松脱。这类支座结构看起来简单，但每个尺寸的公差、结构的细节处理都会直接影响整个机构的运行稳定性，做三维建模的时候不能只画个大概外形，必须把每个配合面的公差、工艺倒角、运动避让空间都考虑到位，才能保证后续加工、装配、使用的全流程顺畅，不会出现装不上、动不了、用不久的问题。很多新手做这类结构设计时，经常会忽略耳片的平行度和同轴度要求，或者忘记留摆动避让空间，导致加工出来的零件没法正常装配，只能返工重做，反而浪费了更多的时间和成本。
