可调式定位夹紧卢内塔工装结构

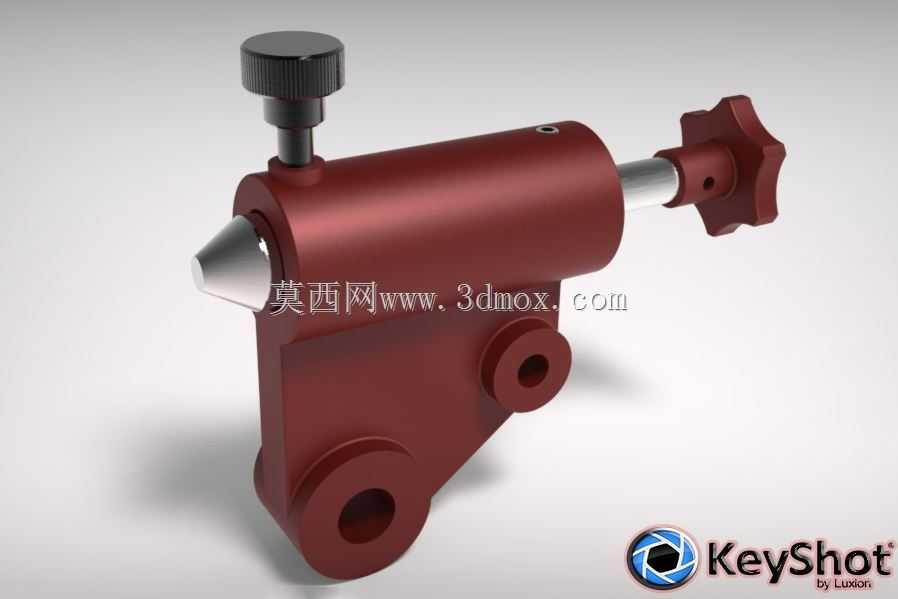

　　在机械加工、工装夹具搭建以及小型设备定位调整的场景里，这类可调式定位夹紧构件是工位上的常用功能件，主要承担工件加工过程中的侧向顶紧、位置微调以及辅助支撑的作用，常见于铣床、钻床的工装台面上，也会集成在小型焊接工装、装配定位治具中，用来抵消加工过程中工件受切削力产生的位移，或是在多工位装配时对薄壁件、异形件提供可控的顶持力，避免装夹变形。从结构设计来看，主体采用一体式铸铁基座，基座下方设置两个同轴的通孔安装位，用来穿装螺栓将整个构件固定在工装台的T型槽或者平台螺纹孔上，安装孔的中心距、孔径按照通用工装的安装边界做了适配，能够兼容多数常规工装平台的孔距规格，不需要额外做转接板就能直接固定。主体的横向腔体内穿装可伸缩的顶杆，

　　顶杆一端是星形的手拧旋钮，操作人员不需要借助扳手等工具，直接转动旋钮就能调整顶杆的伸出长度，顶杆的伸缩行程覆盖了常规小工件的定位调整范围，伸出端做了锥面端头设计，锥面顶头可以适配工件的平面、凹孔甚至斜面，接触时能自动找正接触点，不会因为工件表面的微小倾斜出现顶持打滑的情况。主体上方设置的带滚花旋钮的锁紧件，是用来在顶杆调整到合适位置后，向下旋紧顶住内部的顶杆杆身，锁定顶杆的伸出长度，避免加工过程中受振动导致顶杆回缩，滚花的旋钮设计同样支持徒手操作，在频繁调整工位的场景下能减少辅助工具的使用，提升装夹调整的效率。整个构件的外形轮廓做了圆角过渡处理，没有尖锐的棱角，避免操作人员在工装调试过程中被刮蹭，主体的壁厚设计兼顾了刚性和轻量化，

　　在承受常规切削顶紧力的时候不会出现形变，同时整体重量控制在单手可拿取的范围，方便在不同工位之间挪动调配。设计过程中，顶杆和主体腔体的配合选用了间隙适中的滑动配合，既保证伸缩时没有卡顿，也不会因为间隙过大导致顶杆伸出后出现偏摆，影响定位精度；锁紧件的顶持端做了铜质镶头，避免长期锁紧时刮花顶杆的杆身表面，延长构件的使用寿命；下方的两个安装孔做了沉台设计，螺栓锁紧后螺栓头不会突出基座底面，保证整个构件固定后和工装台面完全贴合，不会出现安装倾斜的问题。在实际使用场景中，这类构件往往是成对或者成组使用，比如在加工异形壳体零件时，在工件的几个悬空侧分别布置该构件，调整各个顶杆的伸出长度顶住工件侧壁，锁紧后就能给工件提供稳定的辅助支撑，

　　不需要制作专门的成型夹具，就能应对小批量多品种零件的装夹需求，大幅降低工装制作的成本和周期；在小型零件的焊接工位上，也可以用它来顶住待焊接的两个零件的拼接位置，调整对齐后锁紧，固定零件的相对位置，避免焊接过程中出现移位。它的安装边界比较灵活，除了固定在水平台面上，也可以通过L型转接块固定在工装的立面位置，从侧面或者上方提供顶持力，适配不同方向的定位需求，整体结构没有复杂的传动件，日常维护只需要定期在顶杆和腔体的配合面涂抹少量润滑脂，就能长期保持顺畅的调整手感，故障率极低，是工装搭建中通用性极强的基础功能构件。
