C型偏心压紧式手动冲压工装结构

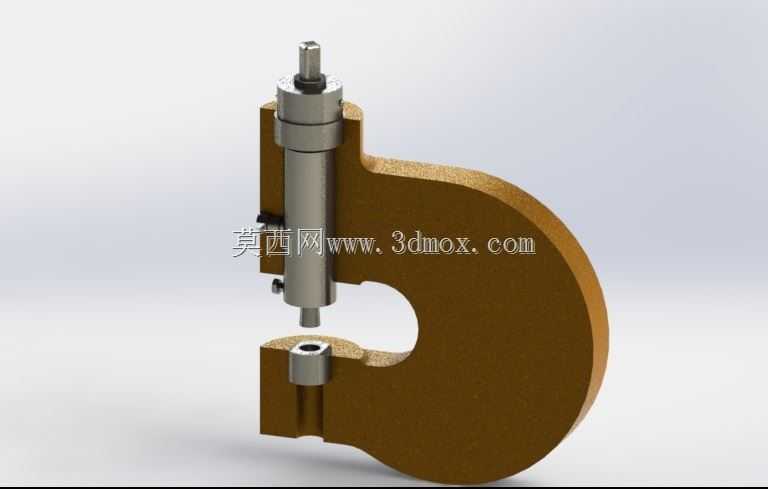

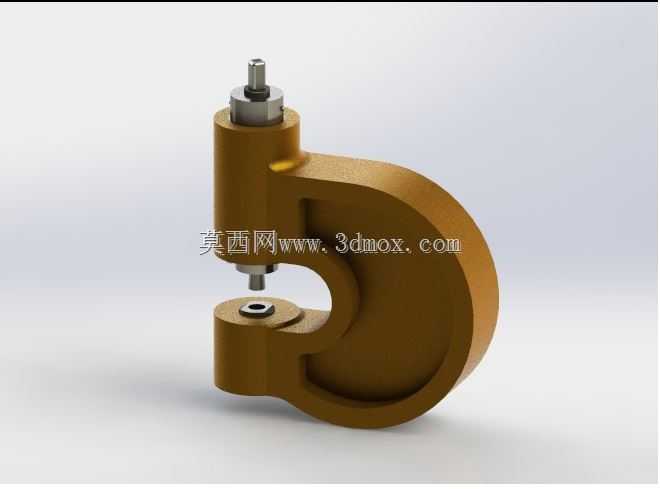

　　在小型五金件加工、皮具冲孔、薄板材铆接这类小批量零散加工场景里，这类C型结构的手动压紧冲压部件一直是一线工位上的实用工具，相比大型冲压设备，它不需要外接动力源，也不占用固定安装台面，完全可以根据工位需求灵活移动布置，适配多品种小批量的柔性加工需求。从结构设计逻辑来看，整体采用半包围C型开口的铸造型本体，这种结构的核心优势是在保证开口操作空间的前提下，通过弧形过渡的厚壁本体抵消冲压作业时的反向弯矩，避免直臂结构容易出现的开口张角变形问题，本体的弧形背部不是单纯的造型设计，而是通过等强度截面的壁厚变化，让冲压作业时的应力沿着弧形轮廓均匀分散，不会在转角位置出现应力集中断裂的隐患。上部的压头组件采用偏心轴驱动结构，相比螺旋压紧结构，

　　它的下压行程不需要反复旋转手柄，只需要扳动压杆完成偏心轮的升程动作，就能快速完成压头的下压与回程，单次压紧动作的行程控制在3到8毫米区间，刚好适配薄料冲孔、小铆钉压装、商标压印这类小行程作业需求，压头与本体的导向配合段采用精加工的圆柱导向面，配合间隙控制在0.02毫米以内，保证下压过程中压头不会出现偏摆，避免冲孔出现毛边、铆接出现偏斜的问题。下部的工作台面与上部压头保持严格的垂直同轴度，台面上预留的沉孔位置可以根据加工需求更换不同规格的下模，比如冲孔时换对应孔径的凹模套，铆接时换适配铆钉直径的支撑窝，压印时换字模底座，不需要改动本体结构就能快速切换作业功能。安装边界上，这类部件的本体底部预留了两个螺栓固定孔，

　　可以直接固定在木质或者钢制工作台面上，也可以搭配快速夹钳底座实现临时固定，整体的开口高度设计为80毫米，开口深度为60毫米，能够容纳厚度不超过60毫米的加工件，满足绝大多数小型五金件、皮具、薄铝板、塑料板的加工空间需求。实际使用过程中，偏心轴的锁紧位置设计在偏心轮的过死点位置，当压头压紧工件后，偏心轮会越过行程最高点，靠加工件的反向作用力实现自锁，不会因为加工过程中的振动出现压头回弹松脱的问题，不需要额外增加锁紧机构就能保证作业过程中的压紧力稳定。压头的端部采用可拆卸式设计，标配的平压头可以完成普通的压紧、压印作业，更换尖头、圆头、异型头之后就能完成冲孔、打眼、压窝等不同作业，配件的更换只需要拧下压头端部的锁紧螺丝就能完成，

　　不需要拆解整个上部驱动机构，日常维护也只需要定期在导向面和偏心轴配合位置涂抹少量润滑脂，就能保证长期使用的动作顺畅，不会出现卡滞问题。这类结构在街边五金加工店、皮具作坊、学校金工实训车间、电子产品维修工位的应用非常普遍，它没有复杂的电控或者液压组件，所有故障都可以通过肉眼排查，易损件只有压头和导向套，采购和更换成本极低，对于不需要大吨位冲压的作业场景，它的作业效率比手动螺旋压力机高40%以上，操作的劳动强度也更低，操作人员只需要单手握持扳杆就能完成整个冲压动作，另一只手可以灵活调整工件位置，适配小零件的连续加工作业。在建模过程中，这类结构需要重点校核C型本体的开口刚度，模拟最大压紧力下的开口变形量，保证满负荷作业时上下模的同轴度偏差不超过0.05毫米，同时要验证偏心轴的自锁角度，避免死点位置设计不合理导致的压紧失效，导向段的长度要保证压头伸出到最大行程时，仍然有足够的配合长度，避免压头出现悬臂偏摆。
