立式带座滑动轴承支撑座结构设计

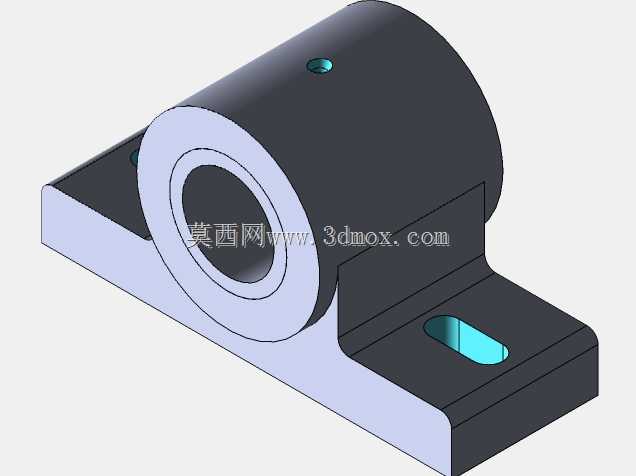

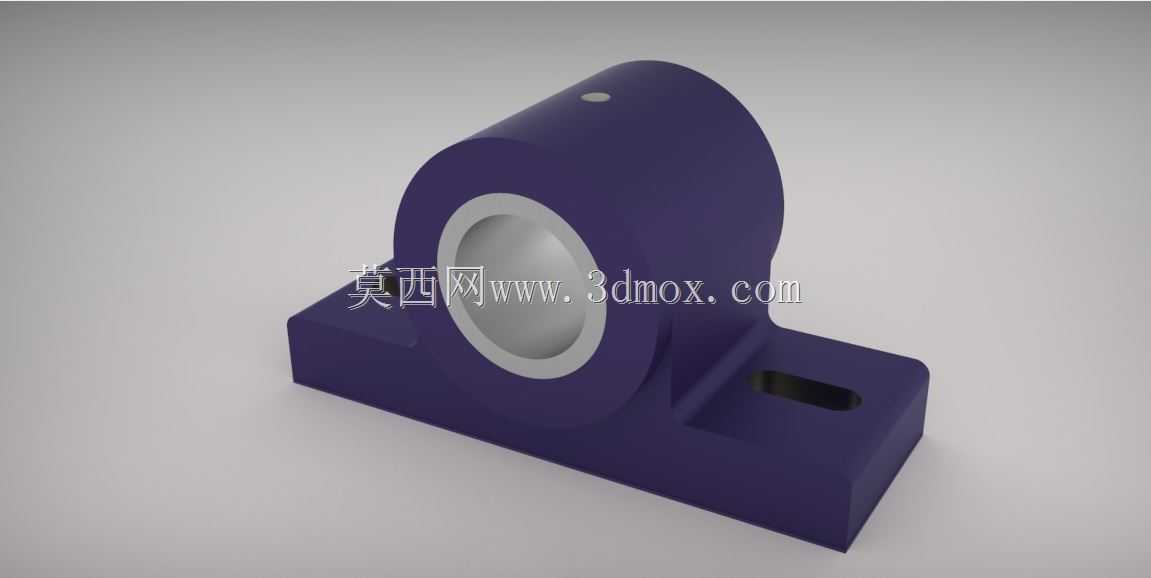

　　内壁的精度直接决定了内嵌轴套或者轴承的配合精度，设计时需要根据所选轴套的外径公差确定孔的配合等级，一般选用H7级公差即可满足多数滑动轴承或者滚动轴承的过渡配合要求，腔壁顶部预留的小螺纹孔是注油孔或者紧定螺钉孔，既可以用来定期加注润滑脂降低轴与轴套的磨损，也可以安装紧定螺钉限制内嵌轴套的周向转动，避免轴运转时带动轴套在腔体内打滑磨损。底部的安装底座采用两侧延伸的平板结构，其中一侧开有长圆形的安装腰孔，另一侧可加工圆孔或者同样设置腰孔，腰孔的设计是为了补偿安装时的机架孔位误差，同时在皮带传动这类需要调整张紧度的场景中，可以松开安装螺栓微调支撑座的位置，实现传动带张紧度的调节，不需要额外设计张紧机构，简化了整体设备的结构。在常规轻工输送线、小型工装传动单元、非标自动化设备的旋转轴系布局中，这类立式带座支撑部件是极为常见的基础承载元件，核心作用是为旋转轴提供径向支撑，约束轴系的径向跳动，同时通过底座的安装结构将轴系工作时的载荷传递到设备机架上，保证轴系运转的同轴度与稳定性。不同于分体式剖分轴承座，这款一体式立式支撑座采用整体铸造成型后机加工的工艺路线，主体的轴承容纳孔与底部安装底座为一体化结构，不存在合模接缝带来的装配误差，刚性表现更优，适合中低转速、中等载荷的传动场景，比如小型皮带输送机的从动辊支撑、工装夹具的旋转销轴定位、小型试验设备的转轴固定等工况都能适配。从结构设计逻辑来看，上部的圆筒状轴承容纳腔是核心功能区，

　　设计这类支撑座时，首先要确定核心的容纳孔直径，这个尺寸直接匹配所要支撑的轴径以及所选轴承的规格，比如支撑20mm直径的轴，选用铜套作为滑动摩擦副的话，容纳孔的直径就要匹配铜套的外径，一般铜套壁厚取2.5-3mm，那么容纳孔直径就对应25-26mm；底座的安装面需要保证平面度，一般铣加工后达到Ra3.2的粗糙度即可，避免安装时出现翘曲导致轴承孔倾斜，引发轴系运转卡滞、磨损加剧的问题。容纳孔的轴线与底座安装面的平行度是关键形位公差，设计时需要标注0.02mm/100mm的平行度要求，否则轴安装后会出现别劲的情况，长时间运转会加剧轴和轴承的磨损，甚至出现轴断裂的故障。连接上部筒体和底部底座的过渡圆角不能省略，圆角半径一般取3-5mm，

　　避免应力集中，因为设备启停时的冲击载荷会在直角连接处产生应力集中，长期交变载荷作用下容易出现底座断裂的问题，尤其是铸铁材质的支撑件，铸造圆角的设计直接影响零件的结构强度。从安装边界来看，这类支撑座的整体高度由轴系的中心高决定，也就是轴安装完成后轴线距离设备安装面的高度，这个尺寸需要和传动系统中其他部件的中心高匹配，比如和带轮、链轮的中心高保持一致，避免传动带出现偏磨。底座的安装孔间距要根据设备机架的型材规格或者安装板的孔位来确定，腰孔的长度一般取螺栓直径的2-3倍，保证有足够的调整余量，比如选用M8的安装螺栓，腰孔的宽度设为9mm，长度设为20mm即可满足调整需求。上部筒体的外径一般比容纳孔直径大15-20mm，

　　保证足够的壁厚承受径向载荷，避免壁厚不足导致受力后筒体变形，影响轴承的配合精度。在实际选型应用中，这类一体式支撑座相比冲压成型的轴承座刚性更好，适合载荷有小幅波动的工况，相比重型剖分轴承座结构更紧凑，占用安装空间更小，成本也更低，在中小型非标设备中应用极为广泛。建模过程中需要注意各特征的工艺合理性，比如铸造件的拔模斜度要设置合理，一般外壁取1-2度的拔模斜度，内壁因为要机加工可以不留拔模斜度，所有机加工面要预留足够的加工余量，一般铸造成型后单边留2-3mm的加工余量，保证后续铣、镗工序可以去除铸造表面的氧化层和缺陷，达到设计的尺寸精度和表面粗糙度要求。另外，这类支撑件如果采用铸铁材质，还要考虑铸造时的壁厚均匀性，避免壁厚突变导致铸造时出现缩孔、砂眼等缺陷，上部筒体和底座连接处的壁厚要平滑过渡，不要出现突然的壁厚变化，提升铸件的成品率。在实际装配时，首先要将底座安装面和设备机架的安装面清理干净，去除毛刺和焊渣，避免杂质垫在结合面导致安装倾斜，然后穿入安装螺栓先不拧紧，将轴穿入轴承孔后调整支撑座的位置，保证轴转动灵活没有卡滞，再交叉拧紧安装螺栓，最后通过顶部的注油孔加注适量的润滑脂，即可完成安装。日常维护中只需要定期补充润滑脂，检查安装螺栓是否松动，就能保证支撑座长期稳定工作，这类结构的故障率极低，只要设计时公差选取合理、安装到位，基本可以实现全生命周期免维护，适合在各类对可靠性要求较高的中小型传动场景中使用。
