带安装底座腰型法兰式泵阀连接座

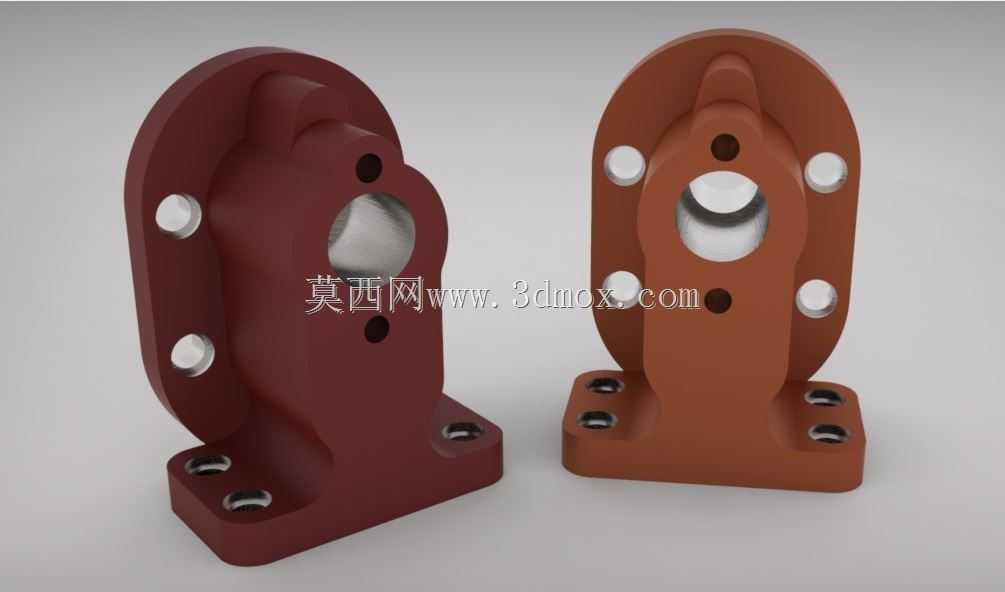

　　这类带一体式安装底座的腰型法兰连接结构，多应用在小型液压泵站、润滑系统油路、低压流体输送管路的端部接驳场景，核心作用是实现管路与设备本体的刚性连接，同时兼顾流体通道的对位密封与部件的承重支撑，避免管路悬臂受力导致的密封失效、连接螺栓疲劳断裂问题。从结构设计逻辑来看，主体采用腰型法兰盘加矩形安装底座的一体化构型，法兰盘端面均匀布置4个沉头螺栓过孔，用于和对接端的法兰部件完成锁紧固定，中心区域的阶梯通孔为流体过流通道，靠近法兰端面的大直径沉台用于嵌入密封垫片，保证连接位置的静密封性能，避免流体渗漏。法兰盘侧面额外设置的两个小直径通孔，为定位销孔，装配时先穿入定位销完成对接件的同轴度对位，再锁紧连接螺栓，可大幅降低装配对位难度，

　　避免螺栓受侧向剪切力。下方的矩形安装底座设置4个沉头安装孔，用于将整个连接座固定在设备机架、阀块安装面或者泵站油箱顶面，底座与法兰主体之间做了渐变式的加强筋过渡，没有采用直角拼接结构，可有效降低铸件成型时的应力集中问题，同时提升整体的抗扭、抗弯承载能力，当管路受到侧向冲击力或者流体压力脉动带来的振动时，加强筋结构可分散应力传递路径，避免法兰与底座衔接位置出现开裂。从安装边界来看，法兰盘的长轴、短轴尺寸适配常规小通径低压管路的对接标准，底座的安装孔间距匹配通用小型液压阀块的安装孔位规格，安装后整体突出安装面的高度经过优化，不会和周边布置的管路接头、操作手柄产生空间干涉，沉头孔的深度设计可保证螺栓锁紧后头部完全没入安装面以下，

　　不会出现螺栓头突出刮碰周边管线、影响其他部件安装的问题。在实际工况应用中，这类连接座多采用铸铁或者铸铝材质成型，铸铁版本适配压力稍高的液压油路、润滑脂输送场景，铸铝版本则多用于低压冷却液输送、气路连接场景，降低整体部件重量。设计过程中需要重点关注法兰端面的平面度公差，保证密封垫片受压均匀，过流通道的内壁粗糙度要控制在合理范围，降低流体流经时的阻力损失，安装底座的底面需要做铣平加工，保证和安装面贴合紧密，避免锁紧后出现整体倾斜，导致法兰对接面出现偏斜，影响密封性能。另外，法兰盘上的螺栓过孔与定位销孔的位置度公差需要严格控制，否则会出现对接件无法装配、定位销无法插入的问题，底座上的安装孔采用长圆孔与圆孔组合的形式？不对，

　　图中底座是四个沉头圆孔，哦不对，看结构是四个对称的沉头孔，孔位公差要适配常规安装的误差补偿需求？不，实际设计中这类固定座的安装孔如果是圆孔的话，对安装面的孔位加工精度要求稍高，部分改型版本会将其中两个孔做成长圆孔，补偿安装时的孔位偏差，但这个版本采用全圆孔设计，更多是面向定置化安装的设备场景，保证连接后的位置精度，不会出现长期受振动后移位的问题。整个部件的外形做了圆弧过渡处理，没有尖锐棱角，一方面是铸造工艺的需求，避免铸件出现尖角砂眼、冷隔缺陷，另一方面也避免装配维护时棱角划伤操作人员。在流体通道的设计上，中心孔的直径匹配对应通径的管路流量需求，通道与法兰端面的垂直度公差要控制在合理范围，避免对接后出现通流错位，导致通流面积减小、压力损失增大的问题。这类部件在小型润滑泵的出口连接、小型齿轮泵的端面安装、气路分气块的端部接驳场景中应用十分广泛，相比圆形法兰加独立支架的分体式结构，一体化的底座法兰结构减少了装配零件数量，降低了装配工作量，同时整体刚性更好，抗振动性能更优，在移动类小型液压设备、车载小型泵站这类存在持续振动的工况下，可靠性比分体式结构高很多，不会出现支架松动、法兰偏移的问题。
