剖视结构环形机械密封组件

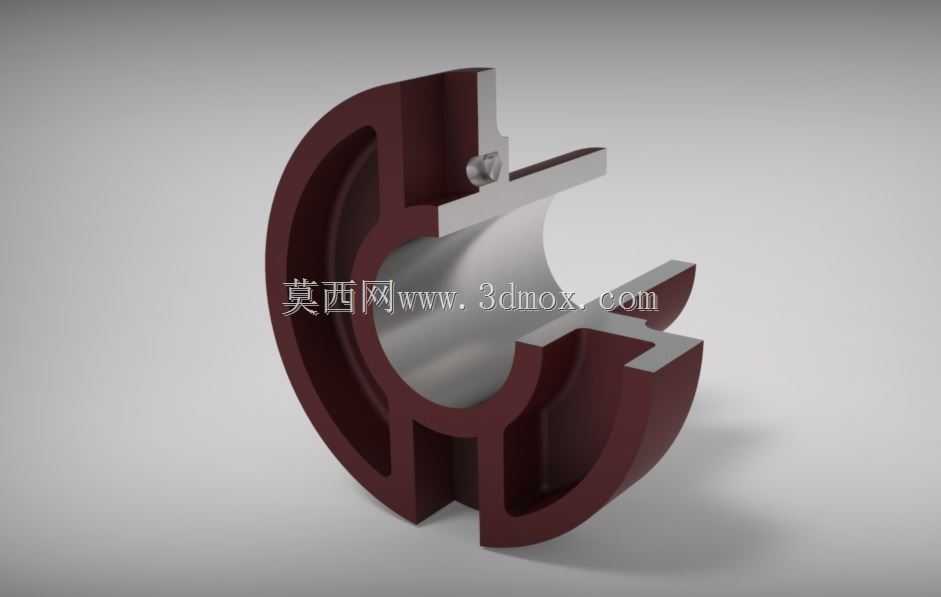

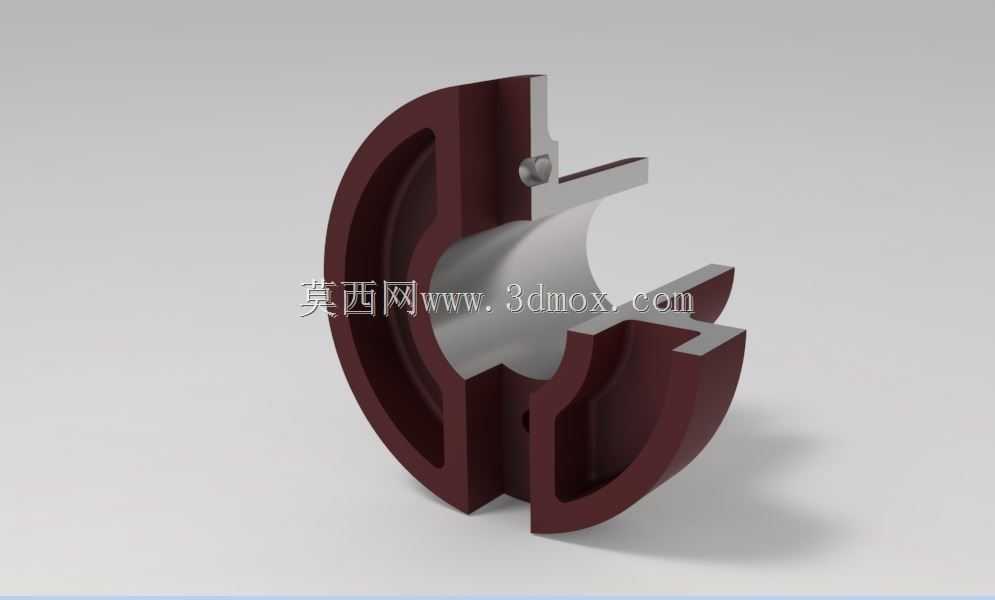

　　该环形构件为剖视展示的机械密封类组件，核心应用场景覆盖流体输送管路、旋转设备腔体、压力容器端盖等存在介质隔离需求的工业装配环节，在化工流体输送、泵阀组装配、液压系统集成、中小型动力设备端封等工况中承担介质阻隔、腔体限位、配合面密封的核心作用。从实际使用逻辑来看，这类构件的核心功能是在两个存在相对运动或静态对接的配合面之间，填充配合间隙，阻断气态、液态介质的泄漏路径，同时承担一定的径向限位作用，避免配合轴件出现过量径向窜动。从设计思路层面拆解，该构件采用半剖展示结构，能够清晰呈现内部的阶梯式腔体构造：外侧为加厚的刚性支撑基体，采用深色调的高强度工程材质或耐磨金属材质，保证构件安装后具备足够的结构强度，

　　抵抗装配应力与工况下的介质压力冲击；内侧为光滑的弧形配合面，表面加工精度要求较高，需要与对接的轴类或筒类构件形成均匀贴合的配合间隙，保证密封介质填充后无泄漏通道。构件上设置的多道阶梯凸缘结构，一方面用于安装时的轴向定位，与设备腔体的卡槽结构配合实现快速卡装，无需额外的复杂紧固件即可完成初步固定；另一方面凸缘形成的多道弯折间隙，能够构成迷宫式密封路径，即使存在微量介质渗透，经过多道弯折后压力会逐步衰减，最终实现零泄漏的密封效果。构件上预留的小型定位凸台结构，用于安装时的周向防转，避免构件在设备运行过程中随对接轴件出现跟转磨损，延长整体使用寿命。从安装边界与尺寸适配角度来看，该构件的外圆弧面为安装基准面，

　　需要与设备腔体的内孔采用过渡配合，装配时需保证外圆与腔体内孔的同轴度误差控制在0.05mm以内，避免安装偏斜导致内侧配合面出现局部间隙。内侧的弧形配合面直径为核心适配尺寸，需要根据对接轴件的外径做匹配设计，常规工况下配合间隙控制在0.1-0.3mm之间，预留密封填料的填充空间，同时避免间隙过大导致密封介质被压力挤出。构件的轴向厚度需要与腔体的安装槽深度匹配，装配后端面与腔体端面的平齐度误差不超过0.1mm，避免突出部分干涉其他相邻构件的装配，或是凹陷过多导致密封压合不充分。在实际选型应用中，这类构件需要根据工况介质的特性调整材质：若应用在普通水介质、常温工况下，外侧基体可采用增强尼龙或铸铁材质，内侧配合面可做抛光处理降低摩擦系数；

　　若应用在油类介质、有一定温度的工况下，基体可采用铸铜或不锈钢材质，配合面增设耐磨涂层降低长期运行的磨损量；若应用在腐蚀介质工况下，则需要整体采用耐腐合金或氟橡胶复合材质，保证长期使用的结构稳定性。从建模逻辑来看，该模型采用半剖展示的方式，将内部的腔体结构、凸缘位置、定位凸台的形态完整呈现，能够帮助设计人员快速理解构件的装配逻辑，在做设备整体装配时快速判断该构件的适配性，核对安装空间是否存在干涉，同时也可作为密封结构设计的参考案例，根据实际工况调整各部分的尺寸比例、凸缘数量、定位结构的位置，适配不同压力等级、不同轴径的设备密封需求。这类环形密封构件虽然属于小型配套零部件，但在整套流体设备或动力设备中起到的作用至关重要，一旦密封失效出现介质泄漏，轻则导致设备运行效率下降、周边环境污染，重则引发设备抱死、介质泄漏引发安全事故，因此在设计阶段需要充分考量工况压力、介质特性、运行转速等参数，合理确定各部分的壁厚、配合间隙、材质选型，保证构件在全生命周期内的运行可靠性。
